OIL COOLER & TUBE (ATM)

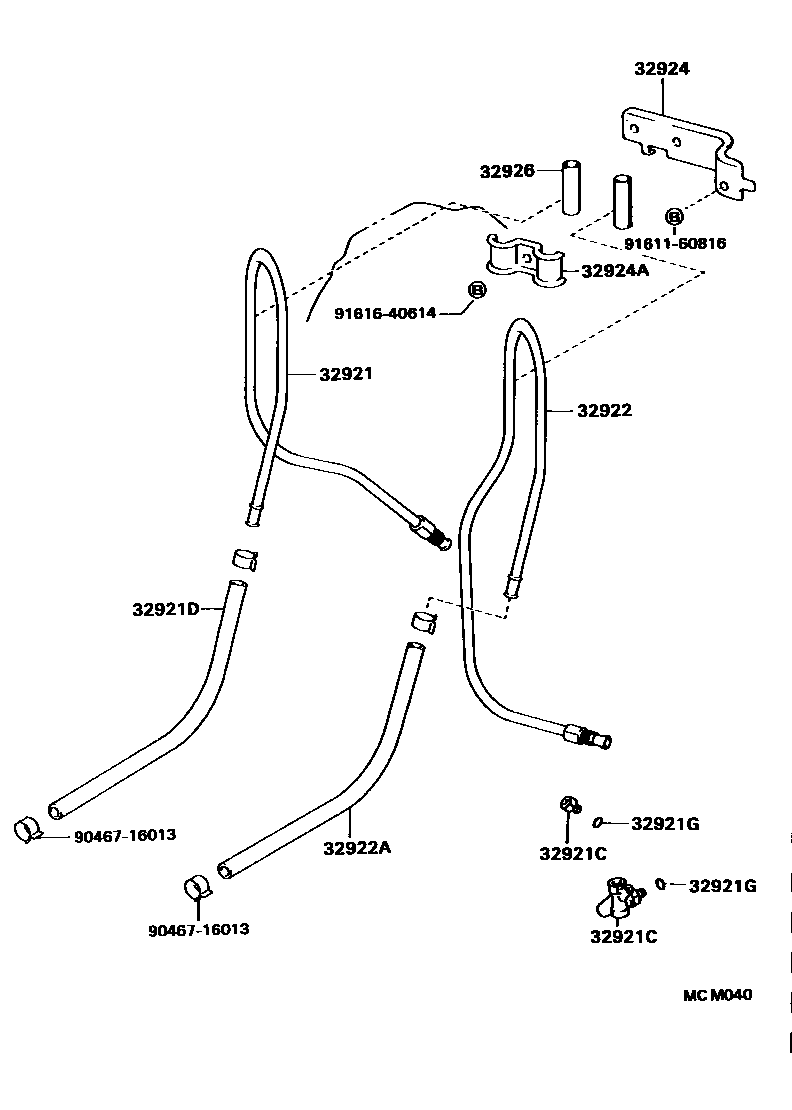

Parts diagram
32921TUBE, OIL COOLER INLET, NO.1
main32921-33010i199106-199608
main32921-33030i199106-199608
32921CUNION(FOR OIL COOLER TUBE)
main32901-32060i199106-199608
OUTLET
main90404-16021i199106-199108
INLET
main90404-16031i199108-199608
INLET
32921DHOSE(FOR OIL COOLER INLET)
main90445-17106i199106-199608
main90445-17112i199106-199608
32921GRING, O(FOR OIL COOLER TUBE UNION)
main90301-10189×2i199106-199608
32922TUBE, OIL COOLER OUTLET, NO.1
main32922-33010i199106-199608
main32922-33030i199106-199608
32922AHOSE(FOR OIL COOLER OUTLET)
main90445-17096i199106-199608
main90445-17104i199106-199608
32924CLAMP, OIL COOLER TUBE, NO.2
main32923-20111i199106-199608
32924ACLAMP(FOR OIL COOLER TUBE, NO.2)
main90462-12044i199106-199108
main90462-12074i199106-199108
32926CUSHION, OIL COOLER TUBE(ATM)
main32926-30020×2i199106-199608
L=35,ID=10
9046716013
9161160816
9161640614

12 parts on this diagram · 3 diagrams in section
