WINDSHIELD WASHER

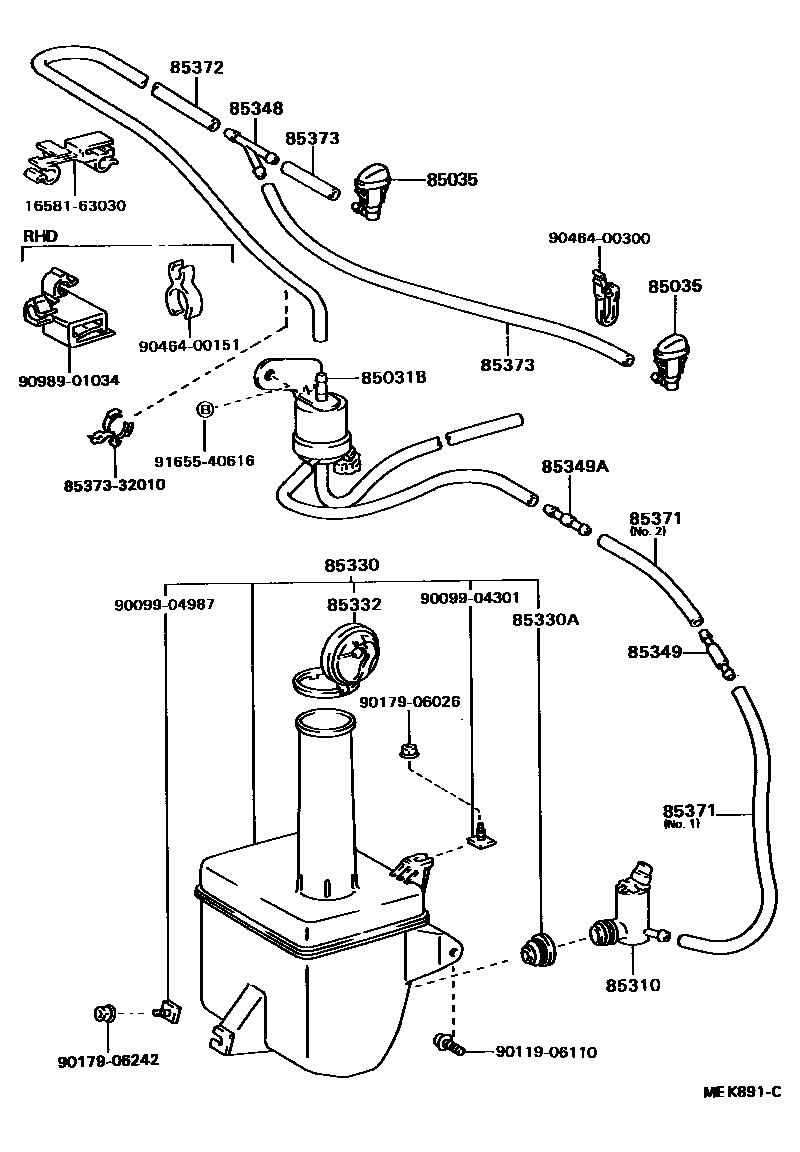

Parts diagram
85031BVALVE SUB-ASSY, WASHER
main85031-32010i198808-198908
main85031-32011i198908-199106
85035NOZZLE SUB-ASSY, WASHER
main85035-32170i198808-199106
RH
main85035-32180i198808-199106
LH
main85035-32190i198808-199106
RH
main85035-32200i198808-199106
LH
85310MOTOR AND PUMP ASSY, WINDSHIELD WASHER
main85310-16050i198808-199106
main85310-32030i198808-199106
W(HEADLAMP CLEANER)
85330JAR ASSY, WINDSHIELD WASHER
main85331-32140i198808-199106
main85331-32180i198808-199106
W(HEADLAMP CLEANER)
85330ABUSH, WINDSHIELD WASHER JAR
main90099-32089i198808-199106
85332CAP, WINDSHIELD WASHER JAR
main85332-32161i198808-199106
85348JOINT, WINDSHIELD WASHER HOSE, NO.1
main85348-12250i198808-199106
85349JOINT, WINDSHIELD WASHER HOSE, NO.1
main85349-32150i198808-199106
85349AJOINT, WINDSHIELD WASHER HOSE, NO.2
main85349-89122i198808-199106
85371HOSE, WINDSHIELD WASHER (FROM MOTOR TO JOINT)
main90099-33299i198808-199106
L=1000(*H,L=280),NO.1
main90446-06013i198808-199106
L=600(*H,L=125),NO.2
85372HOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.1
main90099-33080i198808-199106
L=1450
main90099-33299i198808-199106
L=1000
85373HOSE, WINDSHIELD WASHER (FROM JOINT TO NOZZLE)
main90099-33299i198808-198809
L=1100(*H,L=50),RH; L=1800(*H,L=540),LH; L=550,LH
1658163030CLAMP, HOSE(FOR WATER HOSE)
8537332010HOSE, WINDSHIELD WASHER (FROM JOINT TO NOZZLE)
9009904301
9009904987
9011906110
9017906026
9017906242
9046400151
9046400300
9098901034
9165540616

23 parts on this diagram · 2 diagrams in section
