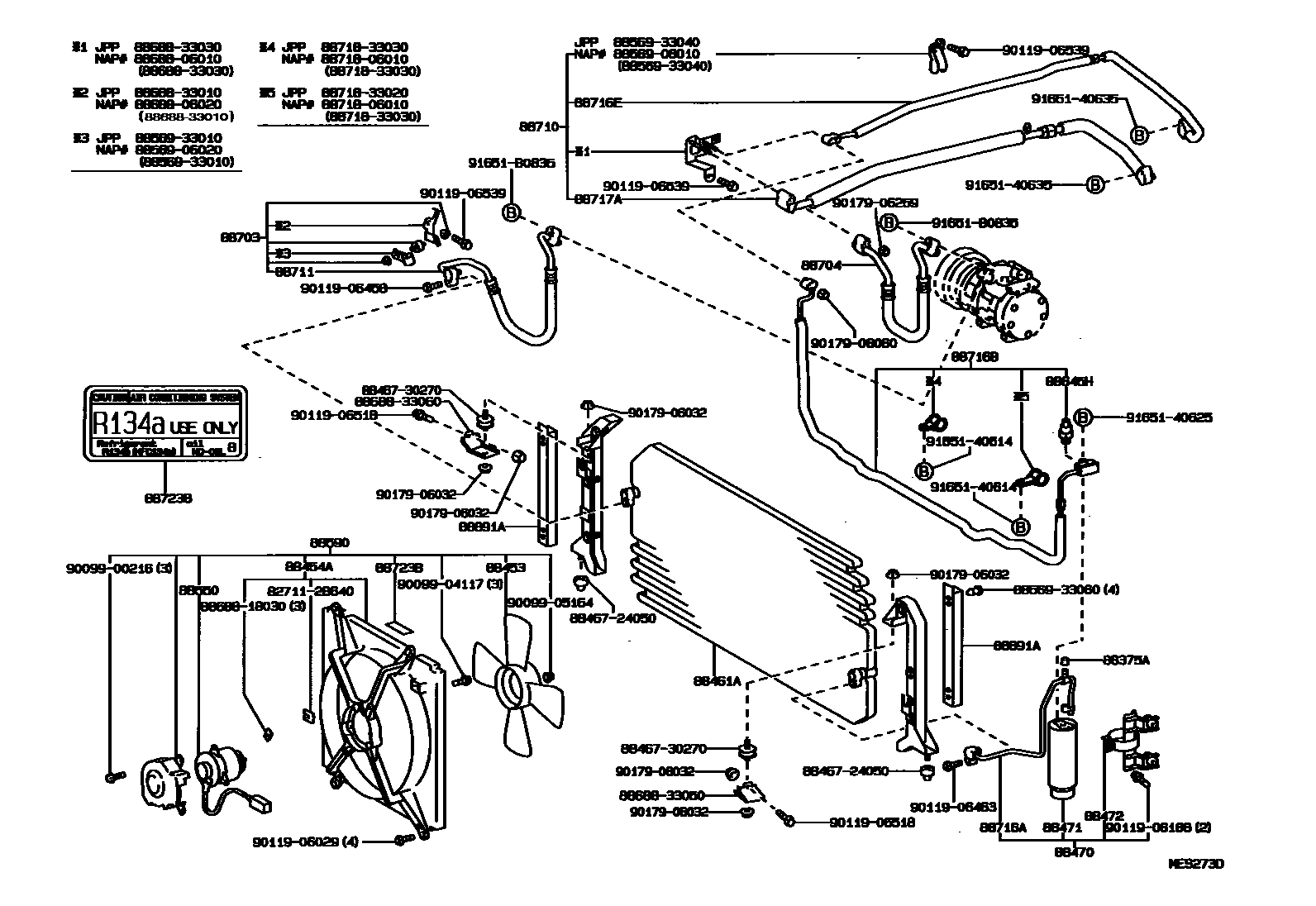

HEATING & AIR CONDITIONING - COOLER PIPING

0001 1MAKER OPT 0002 1MAKER OPT 0003 1MAKER OPT 0004 1MAKER OPT 0005 1DEALER OPT 0006 1DEALER OPT 0007 1DEALER OPT 0009 1DEALER OPT 0010 1

88375ACAP, SERVICE VALVE (FOR COOLER PIPE)

main88375-20010iSXV10,VCV10..JPP199106-199308

main88375-30280iMCV10,SXV10..JPP199308-199608

88453FAN, COOLING (FOR CONDENSER)

main88453-33010iSXV10..JPP199106-199608

88454ASHROUD, FAN

main88454-33010iSXV10..JPP199106-199608

88461ACORE, COOLER CONDENSER

main88461-33010iSXV10,VCV10..JPP199106-199109

88470RECEIVER & DRYER ASSY, COOLER

main88470-33010iSXV10,VCV10..JPP199106-199308

main88470-33020iMCV10,SXV10..JPP199308-199608

88471TANK, RECEIVER AIR CONDITIONER

main88471-20050iMCV10,SXV10..JPP199308-199608

main88471-50010iSXV10,VCV10..JPP199106-199308

88472BRACKET, RECEIVER TANK, NO.1

main88473-33010iSXV10,VCV10..JPP..(LE,SE,XLE)..USA; SXV10,VCV10..JPP..CND;SXV10,VCV10..JPP..DX..USA199106-199308

MAKER OPTION

main88473-33020iSXV10,VCV10..JPP..CND;SXV10,VCV10..JPP..DX..USA199106-199308

DEALER OPTION

main88473-33030iMCV10,SXV10..JPP..(LE,SE,XLE); MCV10,SXV10..JPP..DX199308-199408

MAKER OPTION

main88473-33040iMCV10,SXV10..JPP..DX199308-199408

DEALER OPTION

88550MOTOR ASSY, BLOWER (FOR CONDENSER)

main88550-33010iSXV10..JPP199106-199608

88590BLOWER ASSY, W/SHROUD

main88590-33010iSXV10..JPP199106-199308

main88590-33011iSXV10..JPP199308-199608

88645HSWITCH, PRESSURE NO.1

main88645-20040iSXV10,VCV10..JPP199106-199308

main88645-20050iMCV10,SXV10..JPP199308-199608

88703HOSE SUB-ASSY, DISCHARGE

main88703-33030iSXV10..JPP199106-199203

main88703-33040iVCV10..JPP199106-199308

main88703-33050iSXV10..JPP199203-199308

main88703-33080iSXV10..JPP199308-199608

main88703-33100iMCV10..JPP199308-199406

main88703-33101iMCV10..JPP199406-199408

main88703-33102iMCV10..JPP199408-199502

main88703-33103iMCV10..JPP199502-199608

88704HOSE SUB-ASSY, SUCTION

main88704-33030iSXV10..JPP199106-199203

main88704-33040iVCV10..JPP199106-199308

main88704-33050iSXV10..JPP..(LE,XLE)..USA; SXV10..JPP..CND;SXV10..JPP..DX..USA199203-199308

W(MANUAL AIR CONDITIONER)

main88704-33090iSXV10..JPP199308-199608

main88704-33110iMCV10..JPP199308-199608

88710TUBE ASSY, AIR CONDITIONER

main88710-33040iSXV10,VCV10..JPP199106-199308

main88710-33060iMCV10,SXV10..JPP199308-199608

88711HOSE, COOLER REFRIGERANT DISCHARGE, NO.1

main88711-33020iSXV10..JPP199106-199308

main88711-33030iVCV10..JPP..CND;VCV10..JPP..DX..USA199106-199308

main88711-33050iSXV10..JPP199308-199608

main88711-33070iMCV10..JPP199308-199502

main88711-33071iMCV10..JPP199502-199608

88716APIPE, COOLER REFRIGERANT LIQUID, A

main88716-33040iSXV10,VCV10..JPP199106-199308

main88716-33120iMCV10,SXV10..JPP..(LE,SE,XLE); SXV10..JPP..DX199408-199608

MAKER OPT

main88716-33230iSXV10..JPP..DX199408-199608

DEALER OPT

88716BPIPE, COOLER REFRIGERANT LIQUID, B

main88716-33030iSXV10,VCV10..JPP..(LE,SE,XLE)..USA; SXV10,VCV10..JPP..CND;SXV10,VCV10..JPP..DX..USA199106-199308

MAKER OPTION

main88716-33050iSXV10,VCV10..JPP..CND;SXV10,VCV10..JPP..DX..USA199106-199308

DEALER OPTION

main88716-33110iMCV10,SXV10..JPP..(LE,SE,XLE); MCV10,SXV10..JPP..DX199308-199608

MAKER OPTION

main88716-33210iMCV10,SXV10..JPP..DX199308-199608

DEALER OPTION

88716EPIPE, COOLER REFRIGERANT LIQUID, E

main88716-33020iSXV10,VCV10..JPP..(LE,SE,XLE)..USA; SXV10,VCV10..JPP..CND;SXV10,VCV10..JPP..DX..USA199106-199308

MAKER OPTION

main88716-33060iSXV10,VCV10..JPP..CND;SXV10,VCV10..JPP..DX..USA199106-199308

DEALER OPTION

main88716-33100iMCV10,SXV10..JPP..(LE,SE,XLE); MCV10,SXV10..JPP..DX199308-199608

MAKER OPTION

main88716-33200iMCV10,SXV10..JPP..DX199308-199608

DEALER OPTION

88717APIPE, COOLER REFRIGERANT SUCTION, A

main88717-33020iSXV10,VCV10..JPP..(LE,SE,XLE)..USA; SXV10,VCV10..JPP..CND;SXV10,VCV10..JPP..DX..USA199106-199308

MAKER OPTION

main88717-33040iSXV10,VCV10..JPP..CND;SXV10,VCV10..JPP..DX..USA199106-199308

DEALER OPTION

main88717-33080iMCV10,SXV10..JPP..(LE,SE,XLE); MCV10,SXV10..JPP..DX199308-199608

MAKER OPTION

main88717-33110iMCV10,SXV10..JPP..DX199308-199608

DEALER OPTION

88723BLABEL, COOLER SERVICE CAUTION

main88723-12100iSXV10..JPP..(LE,XLE)..USA; SXV10..JPP..CND;SXV10..JPP..DX..USA199106-199308

MAKER OPTION,SHROUD FAN; SHROUD FAN

main88723-14010iSXV10..JPP..DX199308-199408

DEALER OPTION,E/G HOOD

main88723-24010iVCV10..JPP..(LE,SE,XLE)..USA; VCV10..JPP..CND;VCV10..JPP..DX..USA199106-199308

MAKER OPTION,SHROUD FAN; SHROUD FAN

main88723-28100iSXV10..JPP..CND;SXV10..JPP..DX..USA; VCV10..JPP..CND;VCV10..JPP..DX..USA199106-199308

DEALER OPTION,SHROUD FAN; SHROUD FAN

main88723-33020iSXV10..JPP..DX199109-199308

DEALER OPTION,E/G HOOD

main88723-33040iMCV10,SXV10..JPP..(LE,SE,XLE); SXV10..JPP..DX199408-199608

E/G HOOD; MAKER OPTION,E/G HOOD

88891APACKING A (FOR COOLER)

main88578-33010×2iMCV10,SXV10..JPP199308-199608

827112B640WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)

main82711-2B640

8846724050CUSHION, COOLER CONDENSER, NO.1

main88467-24050

8846730270CUSHION, COOLER CONDENSER, NO.1

main88467-30270

8856906010CLAMP (FOR COOLER RELAY)

main88569-06010

8856906020CLAMP (FOR COOLER RELAY)

main88569-06020

8856933010CLAMP (FOR COOLER RELAY)

main88569-33010

8856933040CLAMP (FOR COOLER RELAY)

main88569-33040

8856933060CLAMP (FOR COOLER RELAY)

main88569-33060

8868806010BRACKET, COOLER DIAPHRAGM

main88688-06010

8868806020BRACKET, COOLER DIAPHRAGM

main88688-06020

8868818030BRACKET, COOLER DIAPHRAGM

main88688-18030

8868833010BRACKET, COOLER DIAPHRAGM

main88688-33010

8868833030BRACKET, COOLER DIAPHRAGM

main88688-33030

8868833050BRACKET, COOLER DIAPHRAGM

main88688-33050

8868833060BRACKET, COOLER DIAPHRAGM

main88688-33060

8871806010PIPE, COOLER REFRIGERANT SUCTION, NO.2

main88718-06010

8871833020PIPE, COOLER REFRIGERANT SUCTION, NO.2

main88718-33020

8871833030PIPE, COOLER REFRIGERANT SUCTION, NO.2

main88718-33030

9009900216

main90099-00216

9009904117

main90099-04117

9009905164

main90099-05164

9011906029

main90119-06029

9011906186

main90119-06186

9011906458

main90119-06458

9011906463

main90119-06463

9011906518

main90119-06518

9011906539

main90119-06539

9017906032

main90179-06032

9017906060

main90179-06060

9017906259

main90179-06259

9165140614

main91651-40614

9165140625

main91651-40625

9165140635

main91651-40635

91651B0835

main91651-B0835

54 parts on this diagram · 9 diagrams in section
