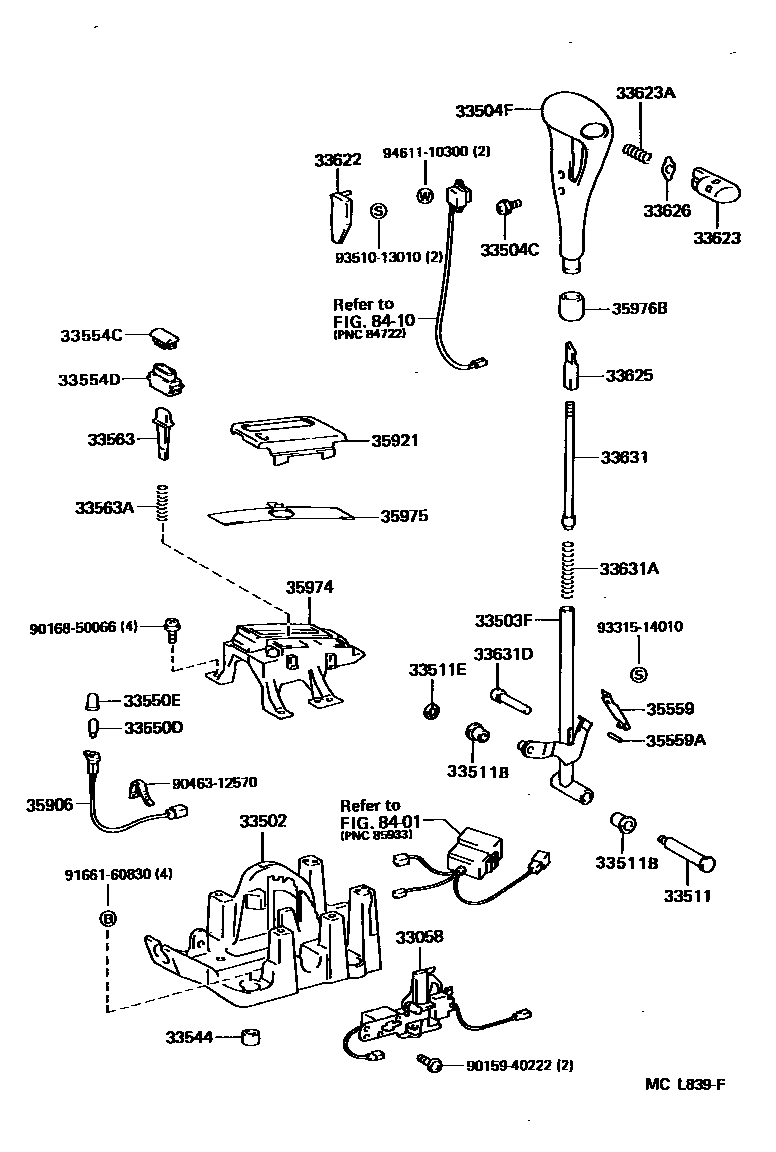

SHIFT LEVER & RETAINER

0001 1 0002 1 0003 1 0005 1 0006 1 0007 1

33058BRACKET SUB-ASSY, SHIFT LOCK SOLENOID

main33058-33010iMCV10,SXV10,VCV10..JPP..ATM199106-199608

33502PLATE SUB-ASSY, SHIFT LEVER

main33521-33010iSXV10,VCV10..JPP..ATM199106-199210

main33521-33011iMCV10,SXV10,VCV10..JPP..ATM199210-199608

33503FLEVER SUB-ASSY, SHIFT(FOR FLOOR SHIFT)

main33055-33010iSXV10,VCV10..JPP..ATM199106-199112

main33055-33020iVCV10..JPP..MTM199106-199308

main33055-33040iSXV10..JPP..MTM199106-199208

main33503-33011iMCV10,SXV10,VCV10..JPP..ATM199112-199608

33504CSCREW (FOR SHIFT LEVER KNOB SETTING)

main90159-40244iMCV10,SXV10,VCV10..JPP..ATM199106-199608

33504FKNOB SUB-ASSY, SHIFT LEVER

main33504-12180-B0iSXV10,VCV10..JPP..MTM..(DX,LE)199106-199608

MEDIUM GRAY,TRIM1#

main33504-12180-C0iVCV10..JPP..MTM..CND199206-199308

BLACK,TRIM1#,4#,8#,9#

main33504-12180-C0iVCV10..JPP..MTM..CND199202-199206

BLACK,TRIM1#,8#,9#

main33504-12180-E3iSXV10,VCV10..JPP..MTM..(DX,LE)199209-199608

OAK,TRIM4#

main33504-12180-J0iSXV10,VCV10..JPP..MTM..(DX,LE)199106-199308

DARK BLUE,TRIM8#

main33504-12180-K0iSXV10,VCV10..JPP..MTM..(DX,LE)199106-199608

TAUPE,TRIM9#

main33504-12200-C0iVCV10..JPP..MTM..USA199206-199308

BLACK,TRIM1#,4#,8#,9#

main33504-12200-C0iVCV10..JPP..MTM..USA199202-199206

BLACK,TRIM1#,8#,9#

main33504-12200-C0iVCV10..JPP..MTM..USA199202-199206

LEATHER PACKAGE OR SPORTS PACKAGE,BLACK,TRIM1#,8#,9#

main33504-12200-C0iVCV10..JPP..MTM..CND199206-199308

LEATHER PACKAGE OR SPORTS PACKAGE,BLACK,TRIM1#,4#,8#,9#

main33504-12200-E3iVCV10..JPP..MTM..CND199208-199308

LEATHER PACKAGE OR SPORTS PACKAGE,OAK,TRIM4#

main33504-12200-J0iVCV10..JPP..MTM..CND199106-199308

LEATHER PACKAGE OR SPORTS PACKAGE,DARK BLUE,TRIM8#

main33504-12200-K0iVCV10..JPP..MTM..CND199106-199308

LEATHER PACKAGE OR SPORTS PACKAGE,TAUPE,TRIM9#

main33542-33010-B0iSXV10,VCV10..JPP..ATM..(DX,LE,XLE)199106-199308

MEDIUM GRAY,TRIM1#

main33542-33010-C0iVCV10..JPP..ATM..SE;VCV10..JPP..ATM..LE..CND199206-199308

BLACK,TRIM1#,4#,8#,9#

main33542-33010-C0iVCV10..JPP..ATM..SE;VCV10..JPP..ATM..LE..CND199202-199206

BLACK,TRIM1#,8#,9#

main33542-33010-E0iSXV10,VCV10..JPP..ATM..(DX,LE,XLE)199209-199308

OAK,TRIM4#

main33542-33010-J0iSXV10,VCV10..JPP..ATM..(DX,LE,XLE)199106-199308

DARK BLUE,TRIM8#

main33542-33010-K0iSXV10,VCV10..JPP..ATM..(DX,LE,XLE)199106-199308

TAUPE,TRIM9#

main33542-33030-B0iMCV10,SXV10..JPP..ATM199309-199608

MEDIUM GRAY,TRIM1#

main33542-33030-C0iMCV10..JPP..SE199308-199408

BLACK,TRIM4#

main33542-33030-C0iMCV10..JPP..LE..CND199308-199408

BLACK,TRIM1#,4#,9#

main33542-33030-E0iMCV10,SXV10..JPP..ATM..(DX,LE,XLE)199308-199608

OAK,TRIM4#

main33542-33030-K0iMCV10,SXV10..JPP..ATM..(DX,LE,XLE)199308-199608

TAUPE,TRIM9#

33511SHAFT, CONTROL (FOR FLOOR SHIFT)

main33511-12100iMCV10,SXV10,VCV10..JPP..ATM199210-199608

main33511-33010iSXV10,VCV10..JPP..ATM199106-199210

33511BBUSH (FOR CONTROL SHAFT)

main90386-07026iSXV10,VCV10..JPP..ATM199106-199109

main90386-09024iMCV10,SXV10,VCV10..JPP..ATM199109-199608

33511ERING, SNAP (FOR FLOOR SHIFT CONTROL SHAFT)

main90520-08001iMCV10,SXV10,VCV10..JPP..ATM199106-199608

33544INSERT, SHIFT LEVER, NO.1

main33544-33010iMCV10,SXV10,VCV10..JPP..ATM199106-199608

33550DBULB, POSITION INDICATOR LAMP

main99132-12034iMCV10,SXV10,VCV10..JPP..ATM199106-199608

12V 3.4W

33550ECAP, POSITION INDICATOR LAMP

main90339-09004iSXV10,VCV10..JPP..ATM199106-199308

main90339-09005iMCV10,SXV10..JPP..ATM199308-199608

33554CCOVER, SHIFT LOCK RELEASE BUTTON

main33554-33010iMCV10,SXV10,VCV10..JPP..ATM199208-199608

33554DGUIDE, SHIFT LOCK RELEASE BUTTON COVER

main33554-33030iMCV10,SXV10,VCV10..JPP..ATM199208-199608

33563BUTTON, SHIFT LOCK RELEASE

main33563-33010iSXV10,VCV10..JPP..ATM199106-199208

main33563-33050iMCV10,SXV10,VCV10..JPP..ATM199208-199608

33563ASPRING, COMPRESSION (FOR SHIFT LOCK RELEASE BUTTON)

main90501-04021iMCV10,SXV10,VCV10..JPP..ATM199106-199608

33622COVER, SHIFT LEVER KNOB, NO.1

main33622-33010-B0iSXV10,VCV10..JPP..ATM..(DX,LE,XLE)199106-199308

MEDIUM GRAY,TRIM1#

main33622-33010-C0iVCV10..JPP..ATM..SE;VCV10..JPP..ATM..LE..CND199206-199308

BLACK,TRIM1#,4#,8#,9#

main33622-33010-C0iVCV10..JPP..ATM..SE;VCV10..JPP..ATM..LE..CND199202-199206

BLACK,TRIM1#,8#,9#

main33622-33010-E0iSXV10,VCV10..JPP..ATM..(DX,LE,XLE)199209-199308

OAK,TRIM4#

main33622-33010-J0iSXV10,VCV10..JPP..ATM..(DX,LE,XLE)199106-199308

DARK BLUE,TRIM8#

main33622-33010-K0iSXV10,VCV10..JPP..ATM..(DX,LE,XLE)199106-199308

TAUPE,TRIM9#

main33622-33030-01iMCV10..JPP..SE;MCV10..JPP..LE..CND199308-199408

BLACK,TRIM1#,4#,9#

main33622-33030-B0iMCV10,SXV10..JPP..ATM..(DX,LE,XLE)199308-199608

MEDIUM GRAY,TRIM1#

main33622-33030-C0iMCV10..JPP..SE199408-199608

BLACK,TRIM1#,4#,9#

main33622-33030-E0iMCV10,SXV10..JPP..ATM..(DX,LE,XLE)199308-199608

OAK,TRIM4#

main33622-33030-K0iMCV10,SXV10..JPP..ATM..(DX,LE,XLE)199408-199608

TAUPE,TRIM9#

33623BUTTON, SHIFT LEVER KNOB

main33623-33010-B0iSXV10,VCV10..JPP..ATM..(DX,LE,XLE)199106-199308

MEDIUM GRAY,TRIM1#

main33623-33010-C0iVCV10..JPP..ATM..SE;VCV10..JPP..ATM..LE..CND199202-199206

BLACK,TRIM1#,8#,9#

main33623-33010-C0iVCV10..JPP..ATM..SE;VCV10..JPP..ATM..LE..CND199206-199308

BLACK,TRIM1#,4#,8#,9#

main33623-33010-E0iSXV10,VCV10..JPP..ATM..(DX,LE,XLE)199209-199308

OAK,TRIM4#

main33623-33010-J0iSXV10,VCV10..JPP..ATM..(DX,LE,XLE)199106-199308

DARK BLUE,TRIM8#

main33623-33010-K0iSXV10,VCV10..JPP..ATM..(DX,LE,XLE)199106-199308

TAUPE,TRIM9#

main33623-33030-01iMCV10..JPP..LE..CND199308-199408

BLACK,TRIM9#

main33623-33030-01iMCV10..JPP..SE199308-199408

BLACK,TRIM1#,4#,9#

main33623-33030-01iMCV10..JPP..SE199308-199408

BLACK,TRIM4#,9#

main33623-33030-B0iMCV10,SXV10..JPP..ATM199308-199608

MEDIUM GRAY,TRIM1#

main33623-33030-E0iMCV10,SXV10..JPP..ATM199308-199608

OAK,TRIM4#

main33623-33030-K0iMCV10..JPP..DX;SXV10..JPP..LE..USA;SXV10..JPP..ATM..(DX,XLE);MCV10..JPP..(LE,XLE)..USA199308-199608

TAUPE,TRIM9#

33623ASPRING, COMPRESSION (FOR SHIFT LEVER KNOB BUTTON)

main90501-06060iSXV10,VCV10..JPP..ATM199106-199308

main90501-07009iMCV10,SXV10..JPP..ATM199308-199608

33625SLEEVE, SHIFT LEVER KNOB

main33625-33010iSXV10,VCV10..JPP..ATM199106-199308

main33625-33020iMCV10,SXV10..JPP..ATM199308-199608

33626STOPPER, SHIFT LEVER BUTTON

main33626-20010iMCV10,SXV10,VCV10..JPP..ATM199106-199608

33631ROD, DETENT

main33631-33010iSXV10,VCV10..JPP..ATM199106-199308

main33631-33020iMCV10,SXV10..JPP..ATM199308-199608

33631ASPRING, COMPRESSION (FOR DETENT ROD)

main90501-07074iMCV10,SXV10,VCV10..JPP..ATM199106-199608

33631DPIN, GROOVED (FOR DETENT ROD)

main90256-04008iMCV10,SXV10,VCV10..JPP..ATM199106-199608

35559SPRING, MANUAL DETENT

main35559-33010iMCV10,SXV10,VCV10..JPP..ATM199106-199608

35559APIN (FOR MANUAL DETENT SPRING)

main90249-02005iMCV10,SXV10,VCV10..JPP..ATM199106-199608

35906WIRE SUB-ASSY, INDICATOR LAMP

main35906-20030iMCV10,SXV10,VCV10..JPP..ATM199106-199608

35921PLATE, CONTROL POSITION INDICATOR

main35921-33010iSXV10,VCV10..JPP..ATM199106-199208

main35921-33080iMCV10,SXV10,VCV10..JPP..ATM199208-199608

35974HOUSING, POSITION INDICATOR, LOWER

main35974-33010iMCV10,SXV10,VCV10..JPP..ATM199106-199608

35975COVER, SLIDE (FOR POSITION INDICATOR)

main35975-33010iMCV10,SXV10,VCV10..JPP..ATM199106-199608

35976BCOVER, SHIFT LEVER KNOB (FOR FLOOR SHIFT)

main35976-33010-B0iSXV10,VCV10..JPP..ATM..(DX,LE,XLE)199106-199203

MEDIUM GRAY,MEDIUM GRAY,TRIM1#

main35976-33010-C0iVCV10..JPP..ATM..SE199202-199206

BLACK,BLACK,TRIM1#,8#,9#

main35976-33010-C0iVCV10..JPP..ATM..SE199206-199308

BLACK,BLACK,TRIM1#,4#,8#,9#

main35976-33010-E0iSXV10,VCV10..JPP..ATM..(DX,LE,XLE)199207-199308

OAK,OAK,TRIM4#

main35976-33010-J0iSXV10,VCV10..JPP..ATM..(DX,LE,XLE)199106-199308

DARK BLUE,DARK BLUE,TRIM8#

main35976-33010-K0iSXV10,VCV10..JPP..ATM..(DX,LE,XLE)199106-199308

TAUPE,TAUPE,TRIM9#

main35976-33020-B0iMCV10,SXV10..JPP..ATM199308-199608

MEDIUM GRAY,MEDIUM GRAY,TRIM1#

main35976-33020-C0iMCV10..JPP..SE199308-199408

BLACK,BLACK,TRIM1#,4#,9#

main35976-33020-C0iMCV10..JPP..SE199308-199408

BLACK,BLACK,TRIM4#,9#

main35976-33020-C0iMCV10..JPP..SE199408-199508

BLACK,BLACK,TRIM1#,4#

main35976-33020-E0iMCV10,SXV10..JPP..ATM..(DX,LE,XLE)199308-199608

OAK,OAK,TRIM4#

main35976-33020-K0iMCV10,SXV10..JPP..ATM..(DX,LE,XLE)199308-199608

TAUPE,TAUPE,TRIM9#

8401SWITCH & RELAY & COMPUTER

→ Go to FIG 84-01

8410OVERDRIVE & ELECTRONIC CONTROLLED TRANSMISSION

→ Go to FIG 84-10

9015940222

main90159-40222

9016850066

main90168-50066

9046312570

main90463-12570

9166160830

main91661-60830

9331514010

main93315-14010

9351013010

main93510-13010

9461110300

main94611-10300

39 parts on this diagram · 6 diagrams in section
