HEATING & AIR CONDITIONING - COOLER UNIT

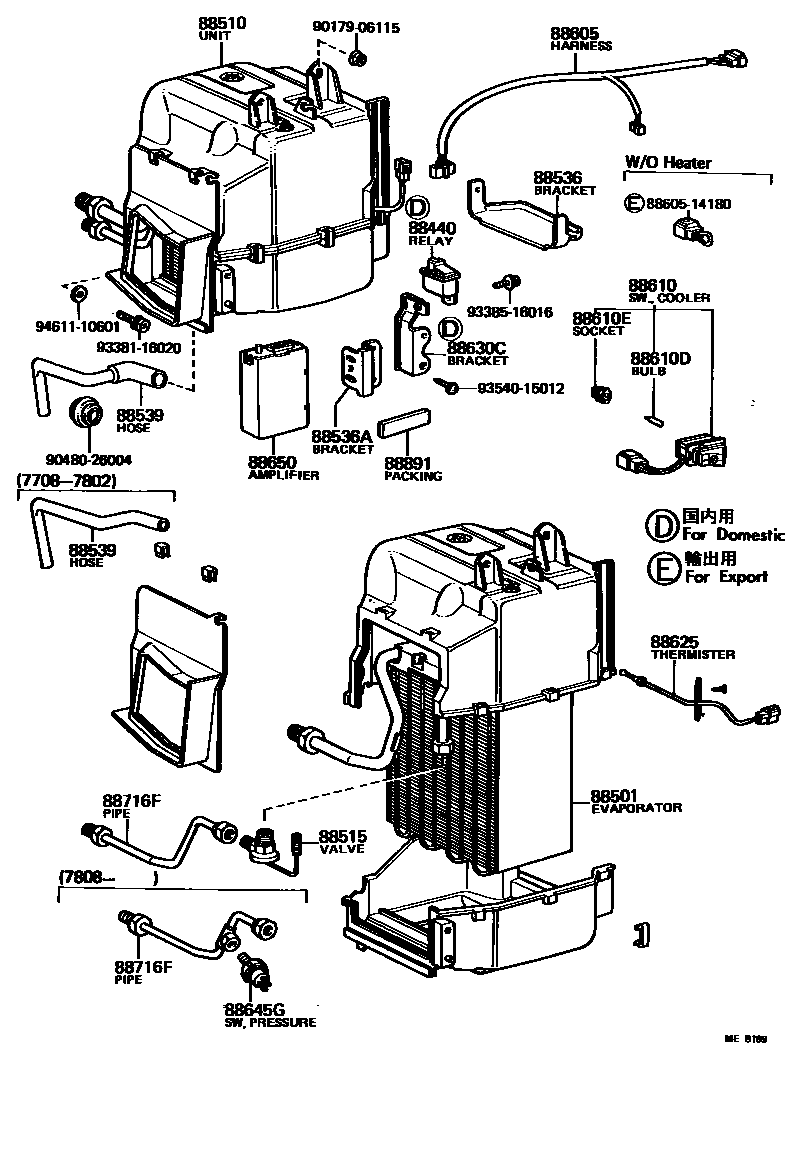

Parts diagram
88440RELAY ASSY, COOLER (FOR IGNITION SWITCH)
88501EVAPORATOR SUB-ASSY, COOLER, NO.1
main88501-14050i197708-197903
main88501-14060i197708-197903
main88501-14080i197908-198107
main88501-14090i197908-198107
main88501-14100i197903-197908
main88501-14110i197903-197908
88510UNIT ASSY, COOLER
main88510-14110i197708-197808
main88510-14120i197708-197808
main88510-14130i197808-197903
main88510-14150i197808-197903
main88510-14160i197908-198107
main88510-14170i197908-198107
main88510-14180i197903-197908
main88510-14190i197903-197908
88515VALVE, COOLER EXPANSION
main88515-14020i197708-197808
main88515-20040i197808-197908
88536BRACKET, COOLING UNIT, NO.1
main88688-14100i197708-197801
main88688-14110i197708-197801
88536ABRACKET, COOLING UNIT, NO.2
main88688-14080i197708-197908
main88688-14090i197708-197908
88539HOSE, COOLER UNIT DRAIN, NO.1
main88539-14020i197708-197802
main88539-14021i197802-197908
main88539-14030i197708-197802
main88539-14031i197802-198107
88605HARNESS SUB-ASSY, COOLER WIRING, NO.1
main88605-14100i197708-198107
main88605-14110i197708-197808
W/BOOST VENTILATOR
main88605-14230i197808-198107
W/BOOST VENTILATOR
88610SWITCH ASSY, COOLER CONTROL
main84660-14030i197708-198107
88610DBULB, COOLER CONTROL SWITCH
main90981-11018i197708-198107
12V 1.2W W/O SOCKET,12V 1.4W
88610ESOCKET SUB-ASSY, COOLER CONTROL SWITCH
main83101-14010i197708-198107
88625THERMISTOR, COOLER, NO.1
main88625-20040i197708-197908
main88625-20060i197908-198107
88630CBRACKET, COOLER RELAY
88645GSWITCH, PRESSURE
main88645-22010i197908-198107
88650AMPLIFIER ASSY, COOLER STABILIZER
main88650-14010i197708-197803
main88650-14050i197803-197808
main88650-14051i197808-197908
main88650-14070i197908-198107
88716FPIPE, COOLER REFRIGERANT LIQUID, F
main88716-14450i197708-197808
main88716-14460i197708-197808
main88716-14500i197808-197908
main88716-14510i197808-197908
main88716-14620i197908-198107
main88716-14630i197908-198107
88891PACKING (FOR COOLER)
main88578-14020i197708-197908
8860514180HARNESS SUB-ASSY, COOLER WIRING, NO.1
9017906115
9048026004
9338116020
9338516016
9354015012
9461110601

24 parts on this diagram · 2 diagrams in section
