EPC Data

HEADLAMP

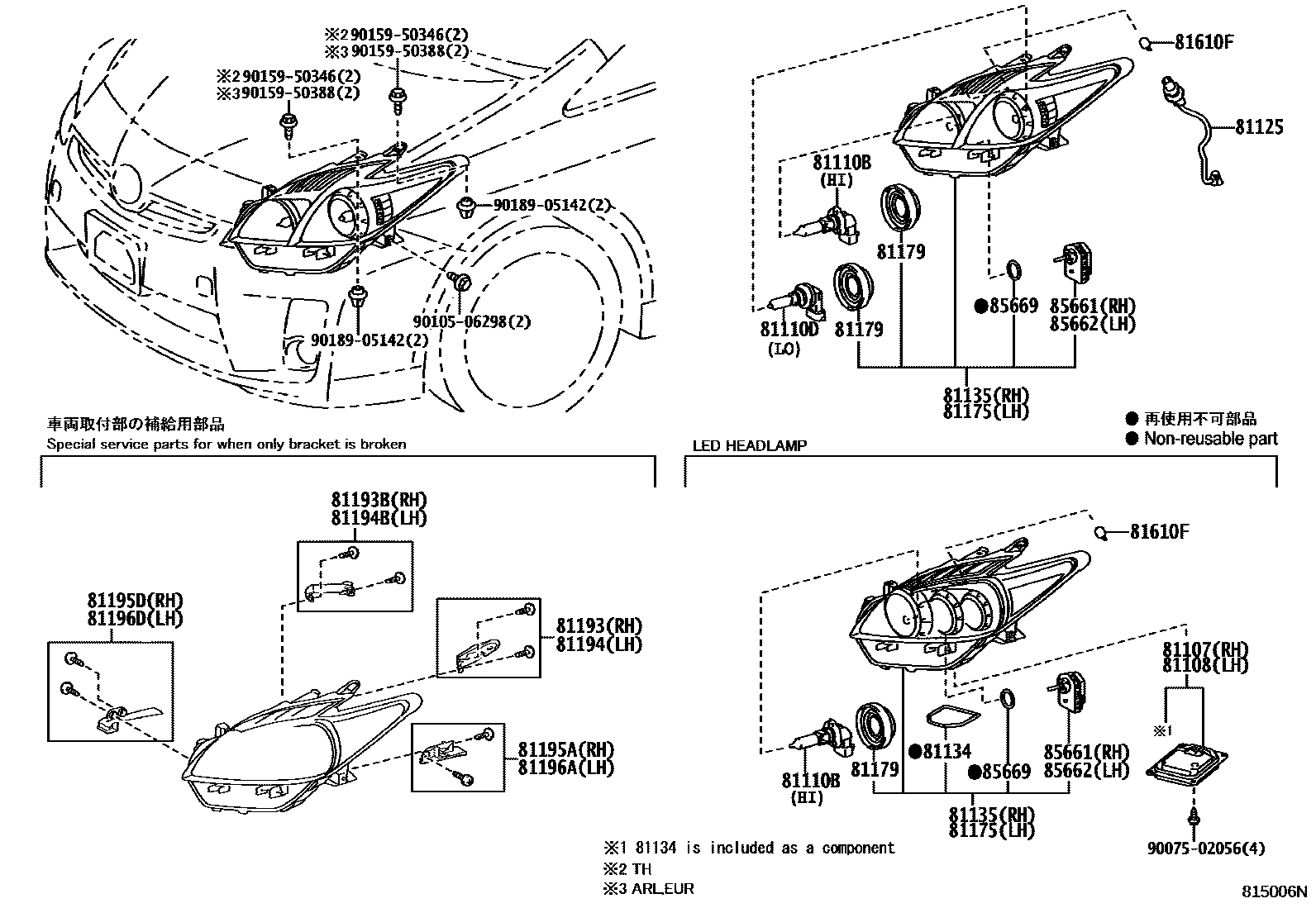

Parts diagram
81107COMPUTER SUB-ASSY, HEADLAMP LIGHT CONTROL, RH
main81107-47240i201012-201105
HEADLAMP-LED
main81107-47290i201105-201112
HEADLAMP-LED
main81107-47380i201112-201511
HEADLAMP-LED
81108COMPUTER SUB-ASSY, HEADLAMP LIGHT CONTROL, LH
main81107-47240i200904-201105
HEADLAMP-LED
main81107-47290i201105-201204
HEADLAMP-LED
main81107-47380i201204
EXPORT UPPER PACKAGE
81110BBULB(FOR HEADLAMP, NO.1)
main90981-13046×2i201204
12V65W(SAE),60W(ECE)
81110DBULB(FOR HEADLAMP, NO.2)
main90981-13075×2i200904-201112
12V 55W,HALOGEN
81125CORD, HEADLAMP
main81125-47230×2i200904-201112
81134GASKET, HEADLAMP
main90075-68007i200904-201112
HEADLAMP-LED
81135UNIT ASSY, HEADLAMP, RH
main81145-47240supersedes 81130-47500i200904-200907
HEADLAMP-LED
main81145-47241i200907-201002
HEADLAMP-LED
main81145-47260supersedes 81130-47510i200904-200907
HEADLAMP-LED
main81145-47261i200907-201002
HEADLAMP-LED
main81145-47340supersedes 81130-47500i201012-201204
HEADLAMP-LED
main81145-47350i201002-201112
HEADLAMP-LED
main81145-47380supersedes 81130-47500i201112-201203
HEADLAMP-LED
main81145-47381supersedes 81130-47500i201203-201304
HEADLAMP-LED
main81145-47382supersedes 81130-47500i201304-201307
HEADLAMP-LED
main81145-47383supersedes 81130-47500i201307
EXPORT UPPER PACKAGE
main81145-47390supersedes 81130-47510i201112-201203
HEADLAMP-LED
main81145-47391supersedes 81130-47510i201203-201305
HEADLAMP-LED
main81145-47392supersedes 81130-47510i201305-201307
HEADLAMP-LED
main81145-47393supersedes 81130-47510i201307-201511
HEADLAMP-LED
81175UNIT ASSY, HEADLAMP, LH
main81185-47240supersedes 81170-47500i200904-200907
HEADLAMP-LED
main81185-47241i200907-201002
HEADLAMP-LED
main81185-47260supersedes 81170-47510i200904-200907
HEADLAMP-LED
main81185-47261i200907-201002
HEADLAMP-LED
main81185-47340supersedes 81170-47500i201012-201204
HEADLAMP-LED
main81185-47350i201002-201112
HEADLAMP-LED
main81185-47380supersedes 81170-47500i201112-201203
HEADLAMP-LED
main81185-47381supersedes 81170-47500i201204-201303
EXPORT UPPER PACKAGE
main81185-47382supersedes 81170-47500i201303-201307
EXPORT UPPER PACKAGE
main81185-47383supersedes 81170-47500i201307-201511
HEADLAMP-LED
main81185-47390supersedes 81170-47510i201112-201203
HEADLAMP-LED
main81185-47391supersedes 81170-47510i201203-201305
HEADLAMP-LED
main81185-47392supersedes 81170-47510i201305-201307
HEADLAMP-LED
main81185-47393supersedes 81170-47510i201307-201511
HEADLAMP-LED
81179COVER, HEADLAMP SOCKET
main90075-65006×2i201012-201204
HEADLAMP-LED
81193RETAINER, HEADLAMP PROTECTOR, UPPER RH
main81193-47070supersedes 81193-47030i201204
EXPORT UPPER PACKAGE
81193BRETAINER, HEADLAMP PROTECTOR, UPPER RH NO.2
main81193-47080supersedes 81193-47040i201204
EXPORT UPPER PACKAGE
81194RETAINER, HEADLAMP PROTECTOR, UPPER LH
main81194-47070supersedes 81194-47030i201204
EXPORT UPPER PACKAGE
81194BRETAINER, HEADLAMP PROTECTOR, UPPER LH NO.2
main81194-47080supersedes 81194-47040i201112
HEADLAMP-LED
81195ARETAINER, HEADLAMP PROTECTOR, LOWER RH
main81195-47070supersedes 81195-47030i201204
EXPORT UPPER PACKAGE
81195DRETAINER, HEADLAMP PROTECTOR, LOWER RH NO.2
main81195-47040i200904-201112
81196ARETAINER, HEADLAMP PROTECTOR, LOWER LH
main81196-47070supersedes 81196-47030i201204
EXPORT UPPER PACKAGE
81196DRETAINER, HEADLAMP PROTECTOR, LOWER LH NO.2
main81196-47040i201204
81610FBULB(FOR CLEARANCE LAMP)
main99132-12050×2i201012-201204
12V 5W
85661MOTOR, HEADLAMP LEVELING, RH
main00000-00000i201112-201511
HEADLAMP-LED,NOT APPLICABLE
main85661-12020supersedes 85661-12010i200904-201112
HEADLAMP-LED
85662MOTOR, HEADLAMP LEVELING, LH
main00000-00000i201112-201511
HEADLAMP-LED,NOT APPLICABLE
main85661-12020supersedes 85661-12010i201012-201204
HEADLAMP-LED
85669PACKING, HEADLAMP LEVELING MOTOR BASE
main90075-99120×2i201112-201511
main00000-00000×2i201112-201511
HEADLAMP-LED,NOT APPLICABLE
9007502056
9010506298
9015950346
9015950388
9018905142

26 parts on this diagram · 3 diagrams in section
