WIRING & CLAMP

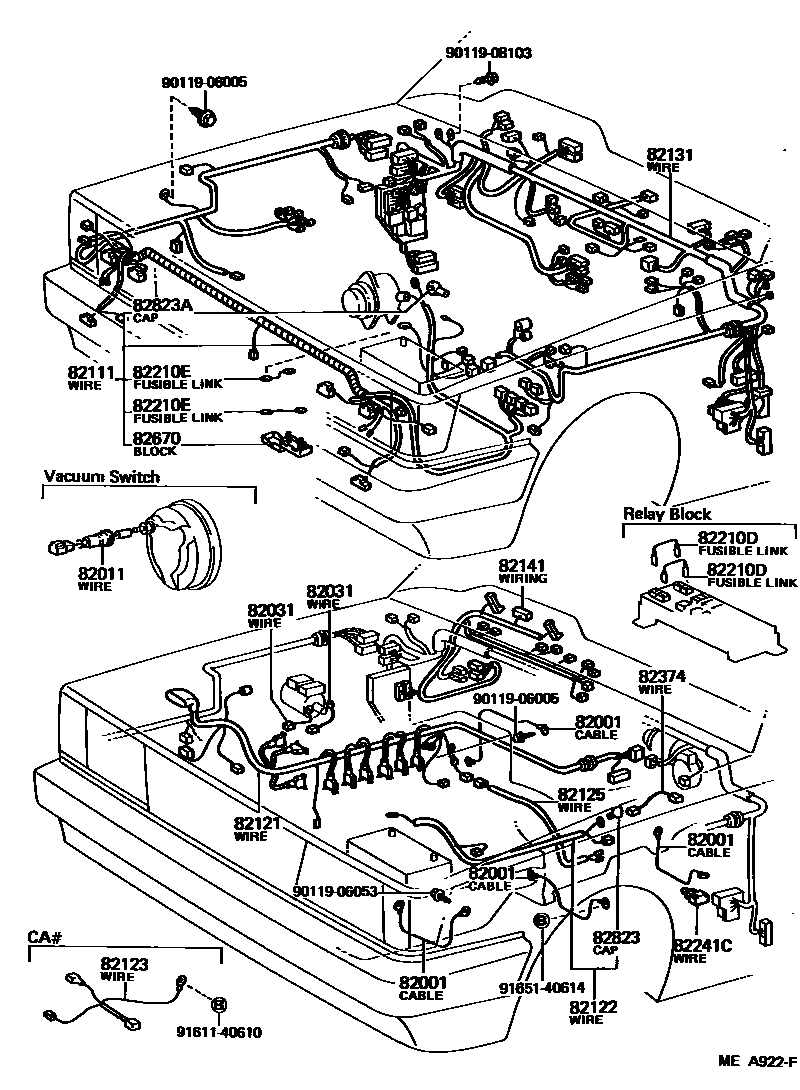

Parts diagram
82001CABLE, BOND, NO.1
main90980-07148i198204-198309
TRANSMISSION--FLOOR,L=260
main90980-07176i198204-198309
TRANSMISSION--FLOOR,L=300
main90980-07196i198108-198309
ENGINE--SIDE MEMBER
main90980-07200i198108-198309
ENGINE--DASH PANEL
82011WIRING ASSY, BRAKE WARNING SYSTEM
main82011-20040i198204-198309
82031WIRE SUB-ASSY, IGNITION COIL
main82031-12490i198108-198305
main82031-14060i198108-198309
main82123-14050i198108-198309
(+)
main82123-14060i198108-198309
(-)
82111WIRE, ENGINE ROOM MAIN
main82111-14131i198108-198209
main82111-14132i198209-198301
main82111-14133i198301-198305
main82111-14151i198108-198209
main82111-14152i198209-198301
main82111-14153i198301-198305
main82111-14280i198204-198209
main82111-14281i198209-198301
main82111-14282i198301-198305
main82111-14290i198204-198209
main82111-14291i198209-198301
main82111-14292i198301-198305
main82111-14680i198305-198309
main82111-14690i198305-198309
main82111-14700i198305-198309
main82111-14710i198305-198309
82121WIRE, ENGINE
main82121-14011i198108-198208
82122WIRE, ENGINE, NO.2
main82122-14031i198108-198305
STARTER=12V 0.8KW
main82122-14050i198204-198305
main82122-14101i198108-198305
STARTER=12V 1.0KW
main82122-14300i198305-198309
main82122-14340i198305-198309
STARTER=12V 0.8KW
main82122-14350i198305-198309
STARTER=12V 1.0KW
82123WIRE, ENGINE, NO.3
main82123-20010i198204-198309
82125WIRE, TRANSMISSION
main82125-14011i198204-198309
main82125-14041i198108-198309
main82125-14071i198108-198309
82131WIRE, COWL
main82131-14401i198108-198305
main82131-14411i198108-198305
main82131-14421i198108-198305
main82131-14560i198204-198305
main82131-14570i198204-198305
main82131-1B240i198305-198309
main82131-1B250i198305-198309
main82131-1B260i198305-198309
main82131-1B270i198305-198309
main82131-1B290i198305-198309
82141WIRE, INSTRUMENT PANEL
main82141-14061i198108-198305
main82141-14231i198108-198305
main82141-14250i198204-198305
82210DFUSIBLE LINK
main90982-08125i198108-198309
1.0YELLOW,L=110,FL1.0 YELLOW
main90982-08157i198108-198309
FL 0.3 PINK,FL0.3 PINK
82210EFUSIBLE LINK
main90982-08171i198204-198309
FL1.25 BLACK
main90982-08172i198204-198309
FL1.0 YELLOW
82241CWIRE, RELAY
main82241-22100i198108-198305
82374WIRE, WASHER
main82374-14080i198108-198309
W/HEADLAMP CLEANER
82670BLOCK ASSY, JUNCTION, NO.1
main82670-12010i198204-198309
82823CAP, TERMINAL, NO.1
main82823-14070i198305-198309
82823ACAP, TERMINAL, NO.2
main82823-22020i198108-198309
9011906005
9011906053
9011908103
9165140614
9166140610

22 parts on this diagram · 8 diagrams in section
