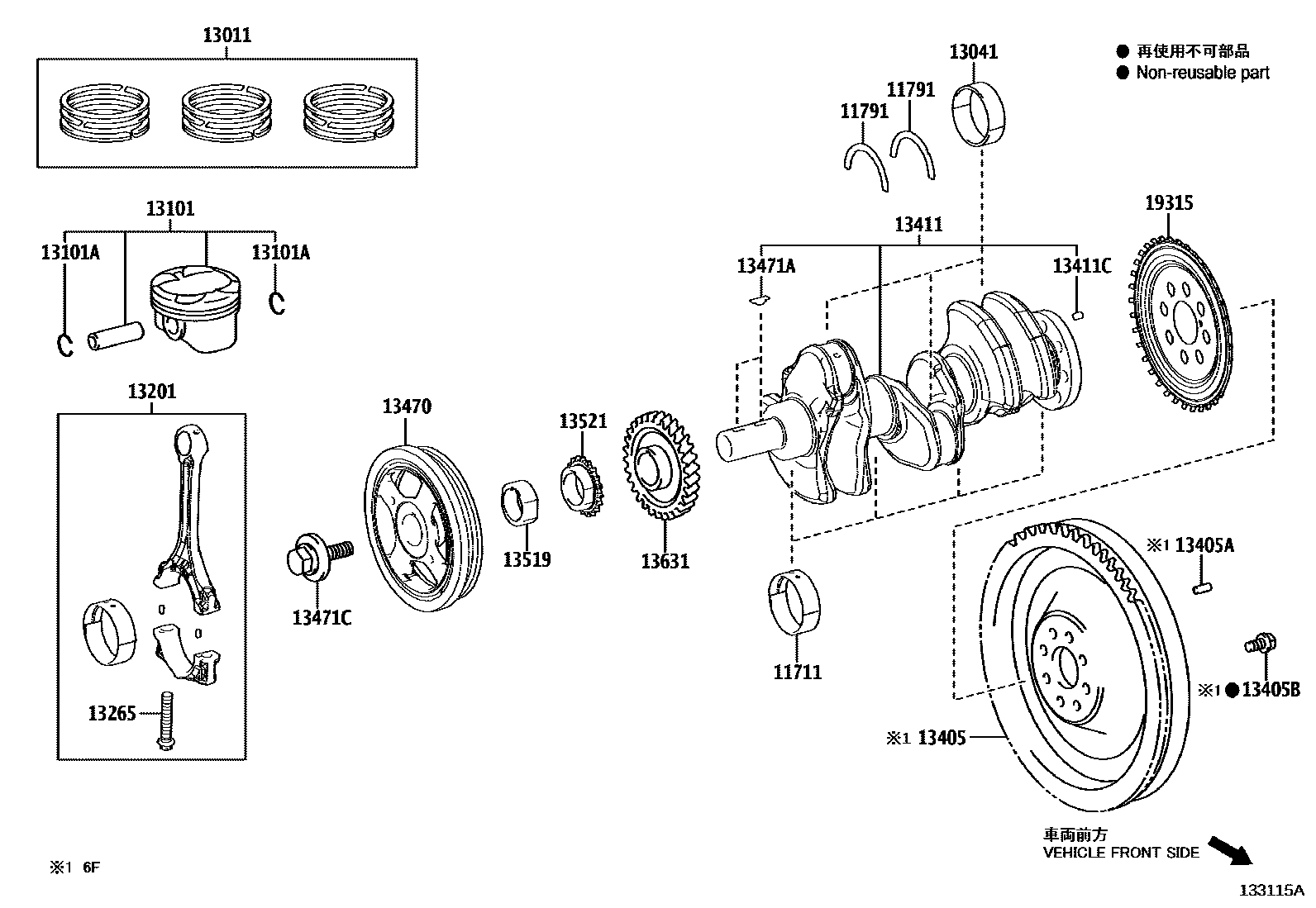

CRANKSHAFT & PISTON

0001 1 0002 1 0003 1

11711BEARING, CRANKSHAFT

main11701-0T021-01×5i2ZRFE..ZRE211..G;2ZRFE..ZRE211..RHD;1ZRFAE..ZRE210..LHD..D;1ZRFE..ZRE210..6F..N..RUS;1ZRFE..ZRE210..CVT..N..GCC;1ZRFE..ZRE210..RHD..CVT..D;1ZRFE..ZRE210..6F..(GCC,GEN)201901

MARK1,(L),REFER R/M

main11701-0T021-02×5i1ZRFE..ZRE210..D..RUS;1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)202301

MARK2,(L),REFER R/M

main11701-0T021-03×5i1ZRFAE..ZRE210..G;1ZRFAE..ZRE210..RHD201901-202012

MARK3,(L),REFER R/M

main11701-0T021-04×5i1ZRFE..ZRE210..D..RUS;1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

MARK4,(L),REFER R/M

main11701-0T060-01×5i2ZRFXE..ZWE219202301

MARK1,(L),REFER R/M

main11701-0T060-02×5i2ZRFXE..ZWE219202301

MARK2,(L),REFER R/M

main11701-0T060-03×5i2ZRFXE..ZWE211,213201901

MARK3,(L),REFER R/M

main11701-0T060-04×5i2ZRFXE..ZWE219202301

MARK4,(L),REFER R/M

main11701-37021-01×5i1ZRFE..ZRE210..D..RUS;1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)202301

MARK1,(J),REFER R/M

main11701-37021-02×5i1ZRFE..ZRE210..D..RUS;1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)202301

MARK2,(J),REFER R/M

main11701-37021-03×5i1ZRFE..ZRE210..D..RUS;1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)202301

MARK3,(J),REFER R/M

main11701-37021-04×5i1ZRFAE..ZRE210..G;1ZRFAE..ZRE210..RHD201901-202012

MARK4,(J),REFER R/M

main11701-37050-01×5i2ZRFXE..ZWE219202301

MARK1,(J),REFER R/M

main11701-37050-02×5i2ZRFXE..ZWE211,213201901

MARK2,(J),REFER R/M

main11701-37050-03×5i2ZRFXE..ZWE219202301

MARK3,(J),REFER R/M

main11701-37050-04×5i2ZRFXE..ZWE219202301

MARK4,(J),REFER R/M

main11701-F3010-01×4iM15AFKS..MZEA11..6F..G;M15AFKS..MZEA11..RHD..6F;M15AFKS..MZEA11..CVT..(D,G)..EUR202011

MARK 1,REFER REPAIR MANUAL

main11701-F3010-02×4iM15AFKS..MZEA11..LHD..(D,N)202011-202301

MARK 2,REFER REPAIR MANUAL

main11701-F3010-03×4iM15AFKS..MZEA11..6F..G;M15AFKS..MZEA11..RHD..6F;M15AFKS..MZEA11..CVT..(D,G)..EUR202011

MARK 3,REFER REPAIR MANUAL

main11701-F3010-04×4iM15AFKS..MZEA11..LHD..(D,N)202011-202301

MARK 4,REFER REPAIR MANUAL

main11701-F3010-05×4iM15AFKS..MZEA11..LHD..(D,N)202011-202301

MARK 5,REFER REPAIR MANUAL

main11701-F3010-06×4iM15AFKS..MZEA11..6F..G;M15AFKS..MZEA11..RHD..6F;M15AFKS..MZEA11..CVT..(D,G)..EUR202011

MARK 6,REFER REPAIR MANUAL

11791WASHER, CRANKSHAFT THRUST, UPPER

main11791-22020i1ZRFAE..ZRE210..G;1ZRFAE..ZRE210..RHD201901-202012

STD,NO.1,NO PAINTED

main11791-37010×2i1ZRFE..ZRE210..D..RUS;1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN); 2ZRFXE..ZWE219202301

STD,NO.1 BLACK PAINTED

main11791-F2040×2iM15AFKS..MZEA11..LHD..(D,N)202011-202301

STD

13011RING SET, PISTON

main13011-0T090i1ZRFAE..ZRE210..G;1ZRFAE..ZRE210..RHD201901-202012

STD,(L)

main13011-0T110i1ZRFE..ZRE210..D..RUS;2ZRFE..ZRE211..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

STD,(L)

main13011-0T210i2ZRFXE..ZWE219..GCC,GEN202301

STD,MADE IN EUROPE

main13011-15150iM15AFKS..MZEA11..TUR;M15AFKS..MZEA11..LHD..(D,N)..EUR202306

STD,(J)

main13011-37270i2ZRFXE..ZWE211,213..EUR201901

STD

main13011-37290i1ZRFE..ZRE210..D..RUS;2ZRFE..ZRE211..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

STD,(J)

main13011-37300i1ZRFAE..ZRE210..N201901-202301

STD,(J)

main13011-37350i2ZRFXE..ZWE211..GCC,GEN201901

STD,MADE IN JAPAN

main13011-F3010iM15AFKS..MZEA11..TUR;M15AFKS..MZEA11..LHD..(D,N)..EUR202306-202408

STD,(L)

13041BEARING, CONNECTING ROD

main13041-0T030-01×4i1ZRFE..ZRE210..D..RUS;1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)202301

MARK1,(L),REFER R/M

main13041-0T030-02×4i1ZRFAE..ZRE210..G;1ZRFAE..ZRE210..RHD201901-202012

MARK2,(L),REFER R/M

main13041-0T030-03×4i1ZRFE..ZRE210..D..RUS;1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)202301

MARK3,(L),REFER R/M

main13041-0T060-01×4i2ZRFXE..ZWE211,213201901

MARK1,(L),REFER R/M

main13041-0T060-02×4i2ZRFXE..ZWE211,213201901

MARK2,(L),REFER R/M

main13041-0T060-03×4i2ZRFXE..ZWE211,213201901

MARK3,(L),REFER R/M

main13041-37010-01×4i1ZRFE..ZRE210..D..RUS;1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

MARK1,(J),REFER R/M

main13041-37010-02×4i2ZRFE..ZRE211..G;2ZRFE..ZRE211..RHD;1ZRFAE..ZRE210..LHD..D;1ZRFE..ZRE210..6F..N..RUS;1ZRFE..ZRE210..CVT..N..GCC;1ZRFE..ZRE210..RHD..CVT..D;1ZRFE..ZRE210..6F..(GCC,GEN)201901

MARK2,(J),REFER R/M

main13041-37010-03×4i1ZRFAE..ZRE210..G;1ZRFAE..ZRE210..RHD201901-202012

MARK3,(J),REFER R/M

main13041-37040-01×4i2ZRFXE..ZWE211,213201901

MARK1,(J),REFER R/M

main13041-37040-02×4i2ZRFXE..ZWE219202301

MARK2,(J),REFER R/M

main13041-37040-03×4i2ZRFXE..ZWE219202301

MARK3,(J),REFER R/M

main13041-F2010-01×3iM15AFKS..MZEA11..LHD..(D,N)202011-202301

MARK 1,REFER REPAIR MANUAL

main13041-F2010-02×3iM15AFKS..MZEA11..LHD..(D,N)202011-202301

MARK 2,REFER REPAIR MANUAL

main13041-F2010-03×3iM15AFKS..MZEA11..6F..G;M15AFKS..MZEA11..RHD..6F;M15AFKS..MZEA11..CVT..(D,G)..EUR202011

MARK 3,REFER REPAIR MANUAL

13101PISTON SUB-ASSY, W/PIN

main13101-0T300×4i2ZRFXE..ZWE211..EUR201901-202011

STD

main13101-0T340×4i1ZRFE..ZRE210..D..RUS;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)202301

STD

main13101-0T350×4i2ZRFE..ZRE211..LHD..N201901-202301

STD,(L)

main13101-0T360×4i1ZRFAE..ZRE210..N202301

STD

main13101-0T440×4i2ZRFXE..ZWE211..GCC,GEN201901

STD

main13101-15060×3iM15AFKS..MZEA11..6F..G;M15AFKS..MZEA11..RHD..6F;M15AFKS..MZEA11..CVT..(D,G)..EUR202011

STD

main13101-37380×4i2ZRFE..ZRE211..LHD..N202301

STD,(J)

main13101-37440×4i2ZRFXE..ZWE211,213..EUR202011

STD

13101ARING, HOLE SNAP(FOR PISTON PIN)

main90520-19019×6iM15AFKS..MZEA11..LHD..(D,N)202011-202301

main90520-20064×8i2ZRFXE..ZWE219;1ZRFE..ZRE210..D..RUS;1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)202301

13201ROD SUB-ASSY, CONNECTING

main13201-09A30×4i1ZRFE..ZRE210..D..RUS;1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

MADE IN EUROPE

main13201-09C80×4i2ZRFXE..ZWE211,213201901

(L)

main13201-39185×4i1ZRFE..ZRE210..D..RUS;1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

MADE IN JAPAN

main13201-39295×4i2ZRFXE..ZWE219202301

(J)

main13201-F9010-A0×3iM15AFKS..MZEA11..6F..G;M15AFKS..MZEA11..RHD..6F;M15AFKS..MZEA11..CVT..(D,G)..EUR202011

MARK A,REFER REPAIR MANUAL

main13201-F9010-B0×3iM15AFKS..MZEA11..TUR;M15AFKS..MZEA11..LHD..(D,N)..EUR202301

MARK B,REFER REPAIR MANUAL

main13201-F9010-C0×3iM15AFKS..MZEA11..LHD..(D,N)202011-202301

MARK C,REFER REPAIR MANUAL

13265BOLT, CONNECTING ROD

main13265-22020×8i1ZR#,2ZR#..ZRE21#,ZWE211201901-201903

main13265-22040×8i1ZRFAE..ZRE210..G;1ZRFAE..ZRE210..RHD201903-202012

main13265-25020×6iM15AFKS..MZEA11..6F..G;M15AFKS..MZEA11..RHD..6F;M15AFKS..MZEA11..CVT..(D,G)..EUR202011

13405FLYWHEEL SUB-ASSY

main13405-0T050i1ZRFE..ZRE210..6F..N..RUS;1ZRFAE..ZRE210..LHD..6F..D;1ZRFE..ZRE210..6F..(GCC,GEN)201901

(L)

main13405-37051i1ZRFAE..ZRE210..6F..G;1ZRFAE..ZRE210..RHD..6F201901-202012

(J)

main13405-F3020iM15AFKS..MZEA11..LHD..6F..(D,N)202011-202301

main13451-37070i2ZRFXE..ZWE211,213201901

13405APIN, STRAIGHT(FOR FLYWHEEL)

main90250-08120×3i1ZRFAE..ZRE210..6F..N;1ZRFE..ZRE210..6F..D..RUS201901-202301

L=18,OD=8

13405BBOLT, FLYWHEEL SETTING

main90105-12322×8iM15AFKS..MZEA11..6F..G;M15AFKS..MZEA11..RHD..6F202011

main90913-01027×8i2ZRFXE..ZWE219;1ZRFAE..ZRE210..6F..N;1ZRFE..ZRE210..6F..D..RUS202301

13411CRANKSHAFT

main13401-0T051i1ZRFAE..ZRE210..N;1ZRFE..ZRE210..D..RUS;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

(L)

main13401-0T061i2ZRFXE..ZWE219;2ZRFE..ZRE211..LHD..N202301

(L)

main13401-37011i1ZRFAE..ZRE210..N;1ZRFE..ZRE210..D..RUS;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)202301

(J)

main13401-37021i2ZRFE..ZRE211..LHD..N201901-202301

(J)

main13401-F3010iM15AFKS..MZEA11..TUR;M15AFKS..MZEA11..LHD..(D,N)..EUR202301

13411CPIN, STRAIGHT(FOR CRANKSHAFT)

main90250-06035iM15AFKS..MZEA11..6F..G;M15AFKS..MZEA11..RHD..6F;M15AFKS..MZEA11..CVT..(D,G)..EUR202011

13470PULLEY ASSY, CRANKSHAFT

main13470-15140iM15AFKS..MZEA11..6F..G;M15AFKS..MZEA11..RHD..6F;M15AFKS..MZEA11..CVT..(D,G)..EUR202011

13471PULLEY, CRANKSHAFT

main13470-37042i1ZRFE..ZRE210..D..RUS;1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

main13470-37060i2ZRFXE..ZWE219202301

13471AKEY, CRANKSHAFT(FOR CRANKSHAFT PULLEY SET)

main90280-04001×2iM15AFKS..MZEA11..TUR;M15AFKS..MZEA11..LHD..(D,N)..EUR202301

13471CBOLT(FOR CRANKSHAFT PULLEY SET)

main90119-14106i2ZRFE..ZRE211..G;2ZRFE..ZRE211..RHD;2ZRFXE..ZWE211,213;1ZRFAE..ZRE210..LHD..D;1ZRFE..ZRE210..6F..N..RUS;1ZRFE..ZRE210..CVT..N..GCC;1ZRFE..ZRE210..RHD..CVT..D;1ZRFE..ZRE210..6F..(GCC,GEN)201901

main90119-16020iM15AFKS..MZEA11..6F..G;M15AFKS..MZEA11..RHD..6F;M15AFKS..MZEA11..CVT..(D,G)..EUR202011

13519GEAR, OIL PUMP DRIVE

main13519-0T040i2ZRFXE..ZWE21#;2ZRFE..ZRE211..RHD;1ZRFE..ZRE210..N..GCC;1ZRFE..ZRE210..6F..GEN;1ZRFE..ZRE210..6F..D..GCC;1ZRFE..ZRE210..6F..N..RUS;1ZRFAE,2ZRFE..ZRE21#..D,G;1ZRFE..ZRE210..RHD..CVT..D; 2ZRFXE..ZWE219;1ZRFE..ZRE210..D..RUS;1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)202301

(L)

main13519-37010i2ZRFXE..ZWE21#;2ZRFE..ZRE211..RHD;1ZRFE..ZRE210..N..GCC;1ZRFE..ZRE210..6F..GEN;1ZRFE..ZRE210..6F..D..GCC;1ZRFE..ZRE210..6F..N..RUS;1ZRFAE,2ZRFE..ZRE21#..D,G;1ZRFE..ZRE210..RHD..CVT..D; 2ZRFXE..ZWE219;1ZRFE..ZRE210..D..RUS;1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)202301

(J)

main13519-F3010iM15AFKS..MZEA11..TUR;M15AFKS..MZEA11..LHD..(D,N)..EUR202301

13521GEAR OR SPROCKET, CRANKSHAFT TIMING

main13521-0T030i1ZRFE..ZRE210..D..RUS;1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

(L),MADE IN TMMNA

main13521-0T070i1ZRFE..ZRE210..D..RUS;1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

(L),MADE IN EUROPE

main13521-37011i2ZRFXE..ZWE219;1ZRFE..ZRE210..D..RUS;1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)202301

(J)

main13521-F3010iM15AFKS..MZEA11..TUR;M15AFKS..MZEA11..LHD..(D,N)..EUR202301

13631GEAR, BALANCESHAFT DRIVE

main13631-15010iM15AFKS..MZEA11202011-202106

main13631-F3010iM15AFKS..MZEA11..6F..G;M15AFKS..MZEA11..RHD..6F;M15AFKS..MZEA11..CVT..(D,G)..EUR202106

(L)

19315PLATE, CRANK ANGLE SENSOR, NO.1

main19315-24010iM15AFKS..MZEA11..LHD..(D,N)202106-202301

(J)

main19315-37020i1ZRFE..ZRE210..D..RUS;1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)202301

main19315-37030i2ZRFXE..ZWE219202301

main19315-F2020iM15AFKS..MZEA11..TUR;M15AFKS..MZEA11..LHD..(D,N)..EUR202301

(L)
