MOUNTING

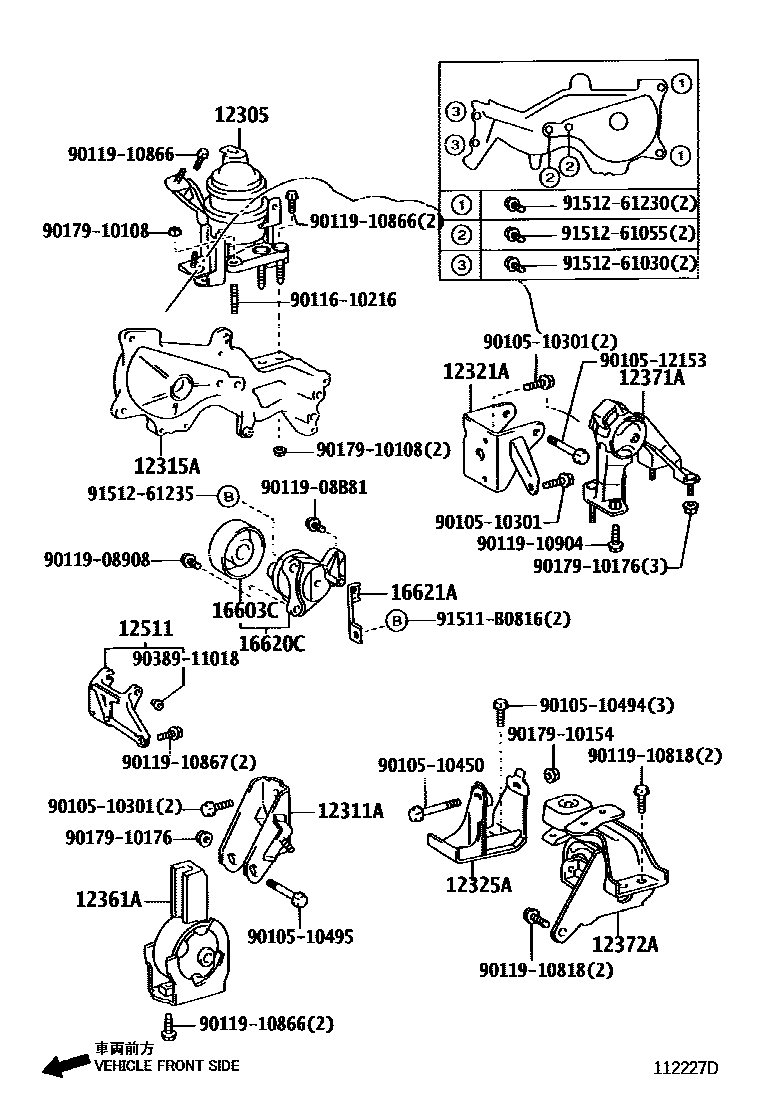

Parts diagram
12305INSULATOR SUB-ASSY, ENGINE MOUNTING, RH
main12305-22200i200209-200312
main12305-22270i200312-200405
main12305-27020i200209-200405
main12305-33060i200408
12311ABRACKET, ENGINE MOUNTING, FRONT(FOR TRANSVERSE ENGINE)
main12311-0D120i200408
main12311-22110i200209-200405
main12311-27020i200209-200405
12315ABRACKET, ENGINE MOUNTING, RH(FOR TRANSVERSE ENGINE)
main12315-22050i200405
main12315-27030i200209-200405
main12315-33040i200408
12321ABRACKET, ENGINE MOUNTING, REAR(FOR TRANSVERSE ENGINE)
main12321-0D150i200408-200506
main12321-0D151i200507
main12321-22110i200405
main12321-22120i200405-200506
main12321-22121i200507
main12321-27030i200209-200405
12325ABRACKET, ENGINE MOUNTING, LH(FOR TRANSVERSE ENGINE)
main12304-33010i200408
main12325-22090i200209-200405
main12325-22100i200209-200405
main12325-22270i200209-200405
main12325-27020i200209-200405
12361AINSULATOR, ENGINE MOUNTING, FRONT(FOR TRANSVERSE ENGINE)
main12361-21010i200209-200405
main12361-21040i200408
main12361-22080i200405
main12361-22090i200405
main12361-27030i200209-200405
12371AINSULATOR, ENGINE MOUNTING, REAR
main12371-22130i200405
main12371-22170i200405
main12371-27020i200209-200405
main12371-33060i200408
12372AINSULATOR, ENGINE MOUNTING, LH(FOR TRANSVERSE ENGINE)
main12372-21070i200405
main12372-22100i200209-200405
main12372-27020i200209-200405
main12372-33020i200408
12511BRACKET, ALTERNATOR, NO.1
main12511-27010i200209-200405
16603CPULLEY SUB-ASSY, IDLER
main16603-27010i200209-200405
16620CTENSIONER ASSY, V-RIBBED BELT
main16620-27020i200209-200405
16621ABRACKET, V-RIBBED BELT TENSIONER
main16621-27010i200209-200405
9010510301
9010510450
9010510494
9010510495
9010512153
9011610216
9011908908
9011908B81
9011910818
9011910866
9011910867
9011910904
9017910108
9017910154
9017910176
9038911018
91511B0816
9151261030
9151261055
9151261230
9151261235

33 parts on this diagram · 3 diagrams in section
