FUEL PUMP & PIPE

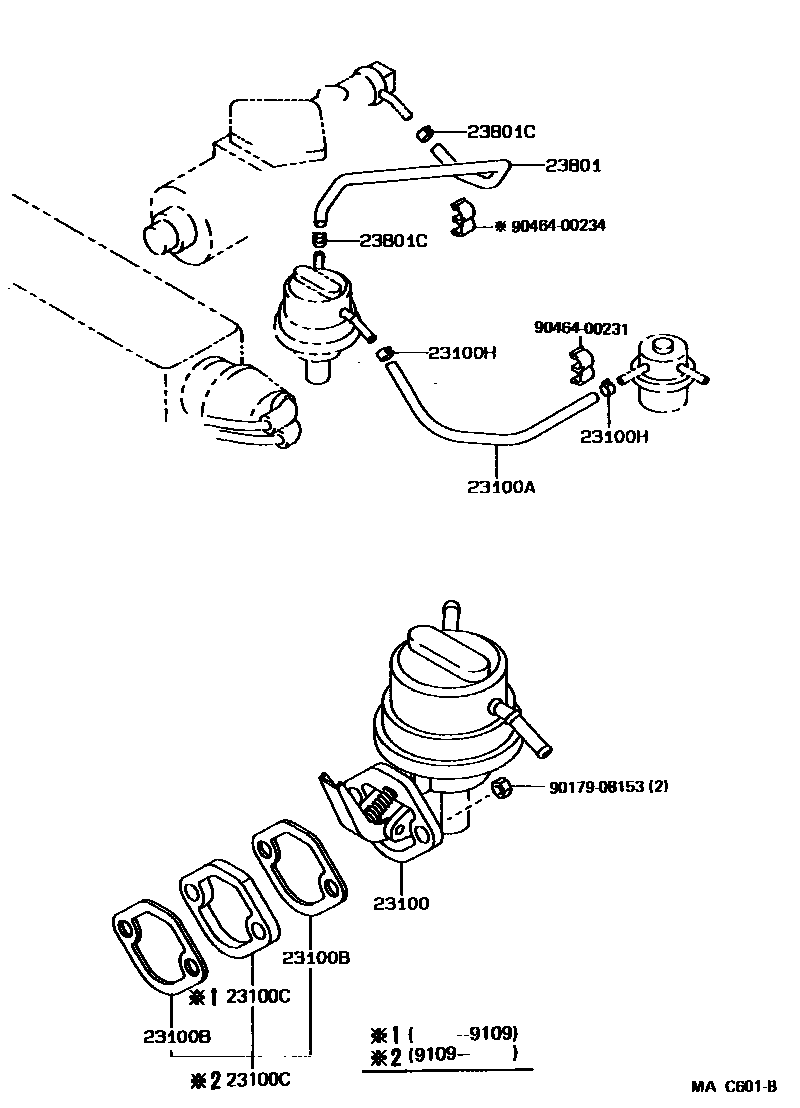

Parts diagram
23100PUMP ASSY, FUEL
main23100-10021i198912-199201
main23100-11080i198912-199212
23100AHOSE, FUEL
main23271-11050i198912-199209
23100BGASKET, FUEL PUMP
main90923-05024i198912-199212
23100CINSULATOR, FUEL PUMP
main23915-10020i198912-199109
main23915-10021i199109-199212
23100HCLIP(FOR FUEL HOSE)
main96132-41100i198912-199209
23801PIPE OR HOSE SUB-ASSY, CARBURETOR FUEL, NO.1
main95333-06010i198912-199212
L=100
23801CCLIP(FOR CARBURETOR FUEL HOSE)
main90467-11009i198912-199011
main96135-41100i199011-199212
9017908153
9046400231
9046400234

10 parts on this diagram · 1 diagram in section
