HEADLAMP CLEANER

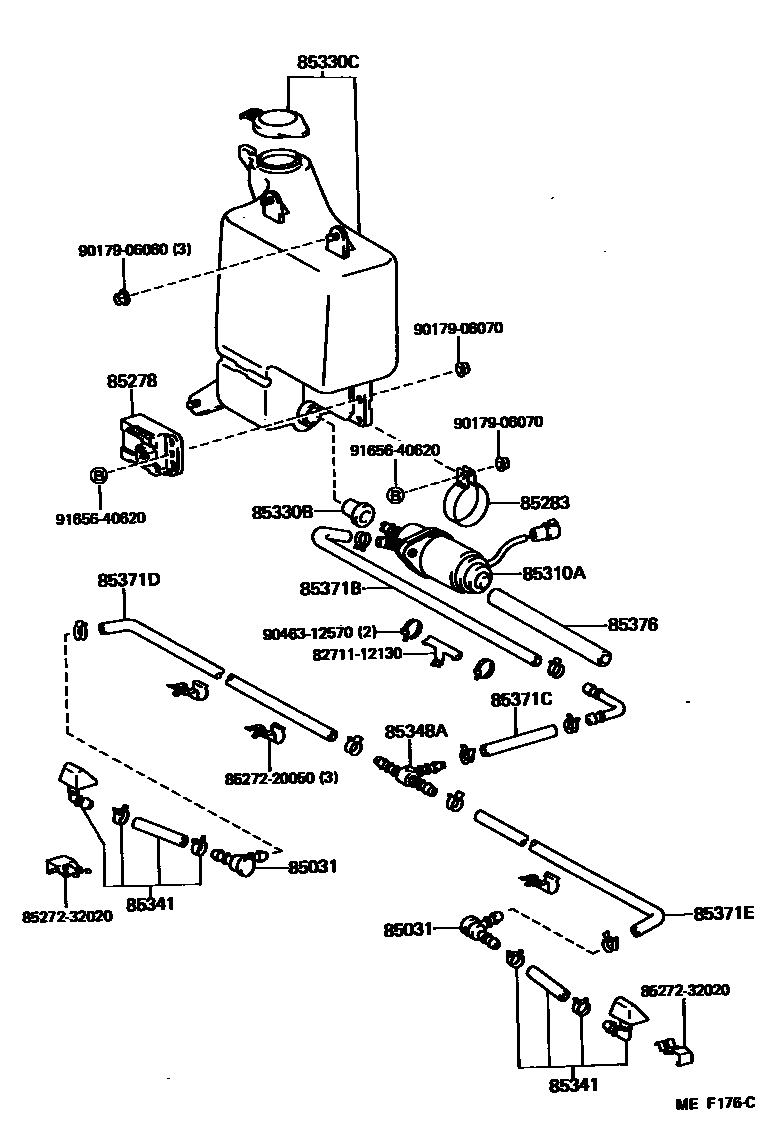

Parts diagram
85031VALVE, HEADLAMP CLEANER WASHER HOSE
main85031-30020×2i198612-198912
85278RELAY ASSY, HEADLAMP CLEANER CONTROL
main85276-22070i198410-198612
85283BRACKET, HEADLAMP CLEANER WASHER
main85361-10070i198410-198612
85310AMOTOR AND PUMP ASSY, HEADLAMP CLEANER WASHER
main85310-22070i198410-198612
main85310-22100i198612-198912
85330BBUSH, HEADLAMP CLEANER WASHER JAR
main85336-10010i198410-198612
85330CJAR ASSY, HEADLAMP CLEANER WASHER
main85330-10270i198410-198607
main85330-10271i198607-198612
85341NOZZLE, HEADLAMP CLEANER WASHER
main85044-10020i198612-198912
RH
main85045-10020i198612-198912
LH
85348AJOINT, HEADLAMP CLEANER HOSE, NO.1
main85352-12010i198410-198612
85371BHOSE, HEADLAMP CLEANER (FROM MOTOR TO JOINT)
main85376-12510i198410-198612
85371CHOSE, HEADLAMP CLEANER, NO.1
main85375-30030i198612-198912
L=120
85371DHOSE, HEADLAMP CLEANER, NO.2
main85349-28010i198612-198912
main85376-28010i198410-198612
85371EHOSE, HEADLAMP CLEANER, NO.3
main85375-12510i198410-198612
85376PROTECTOR, HEADLAMP CLEANER HOSE, NO.1
main85375-10270i198410-198612
8271112130WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
8527220050CABLE SUB-ASSY, HEADLAMP CLEANER, RH
8527232020CABLE SUB-ASSY, HEADLAMP CLEANER, RH
9017906060
9017906070
9046312570
9165640620

20 parts on this diagram · 1 diagram in section
