WIRELESS DOOR LOCK

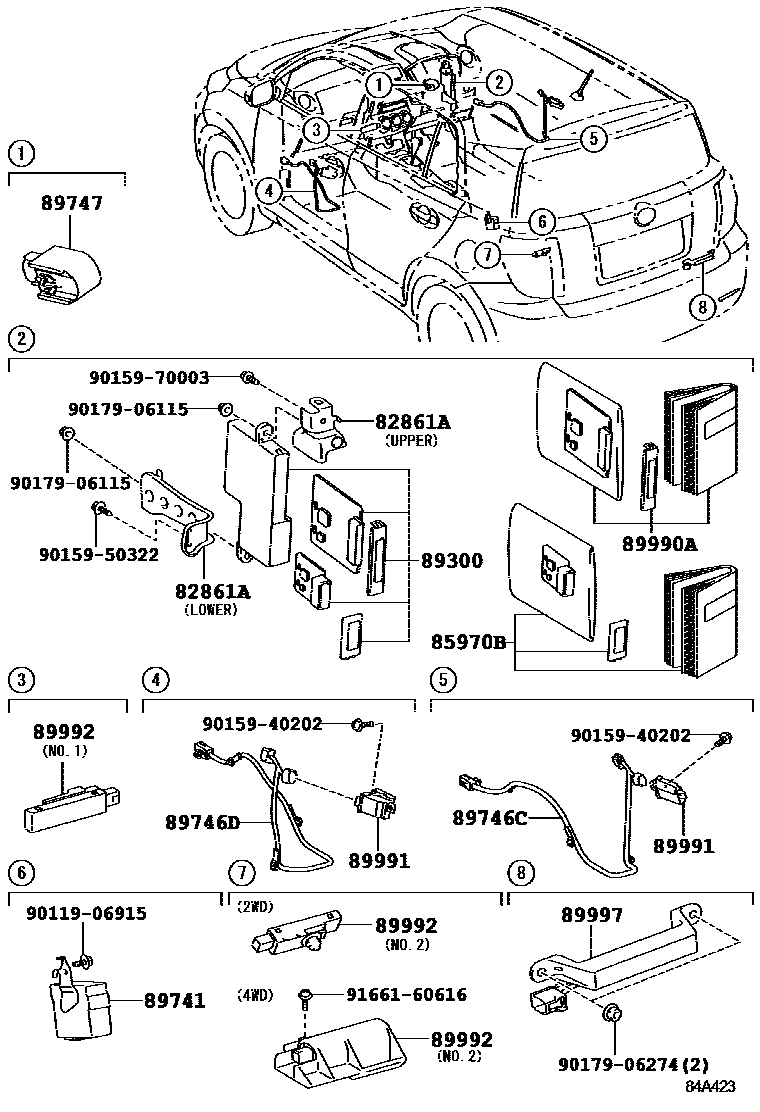

Parts diagram
82861ABRACKET, COMPUTER INTEGRATION, NO.1
main82861-52010i200901-201405
UPPER
main82861-52020i200901-201405
LOWER
85970BRELAY ASSY, DOUBLE LOCK DOOR CONTROL
89300BOX ASSY, ECU AGGREGATION
main89300-52080i201206-201405
main89300-52120i200901-201008
SOL PACKAGE&WITH(STOP & START SYSTEM)
main89300-52120i200901-201008
SOL PACKAGE
main89300-52150i201008-201206
SOL PACKAGE&WITH(STOP & START SYSTEM)
main89300-52150i201008-201206
SOL PACKAGE
89741RECEIVER, DOOR CONTROL
main89740-52051i200901-201405
main89741-52252i200901-201008
SOL PACKAGE&WIRELESS DOOR LOCK-SMART KEY:FRONT & BACK(WITH/PUSH START)
main89741-52440i201206
SOL PACKAGE&WIRELESS DOOR LOCK-SMART KEY:FRONT & BACK(WITH/PUSH START)
main89741-52600i201009-201206
SOL PACKAGE&WIRELESS DOOR LOCK-SMART KEY:FRONT & BACK(WITH/PUSH START)
89746CHARNESS, ELECTRICAL KEY WIRE, NO.1
main89746-52140i200901-201405
89746DHARNESS, ELECTRICAL KEY WIRE, NO.2
main89746-52150i200901-201405
89747BUZZER, WIRELESS DOOR LOCK
main89747-52010i200901-201405
89990ACOMPUTER ASSY, SMART KEY
main89990-52230i200901-201008
SOL PACKAGE
main89990-52280i201008-201405
89991OSCILLATOR, DOOR ELECTRICAL KEY
main89991-30040i200901-201405
RH
main89991-30050i200901-201405
LH
89992OSCILLATOR, INDOOR ELECTRICAL KEY
main89992-52010i200901-201405
NO.1
main89992-52020i200901-201405
NO.2
main89992-52030i200902-201405
NO.2
main89992-52030i200902-201405
SOL PACKAGE&WIRELESS DOOR LOCK-SMART KEY:FRONT & BACK(WITH/PUSH START),NO.2
89997ANTENNA, ELECTRICAL KEY
main89997-52010i200901-201405
9011906915
9015940202
9015950322
9015970003
9017906115
9017906274
9166160616

18 parts on this diagram · 2 diagrams in section
