MAT & CARPET

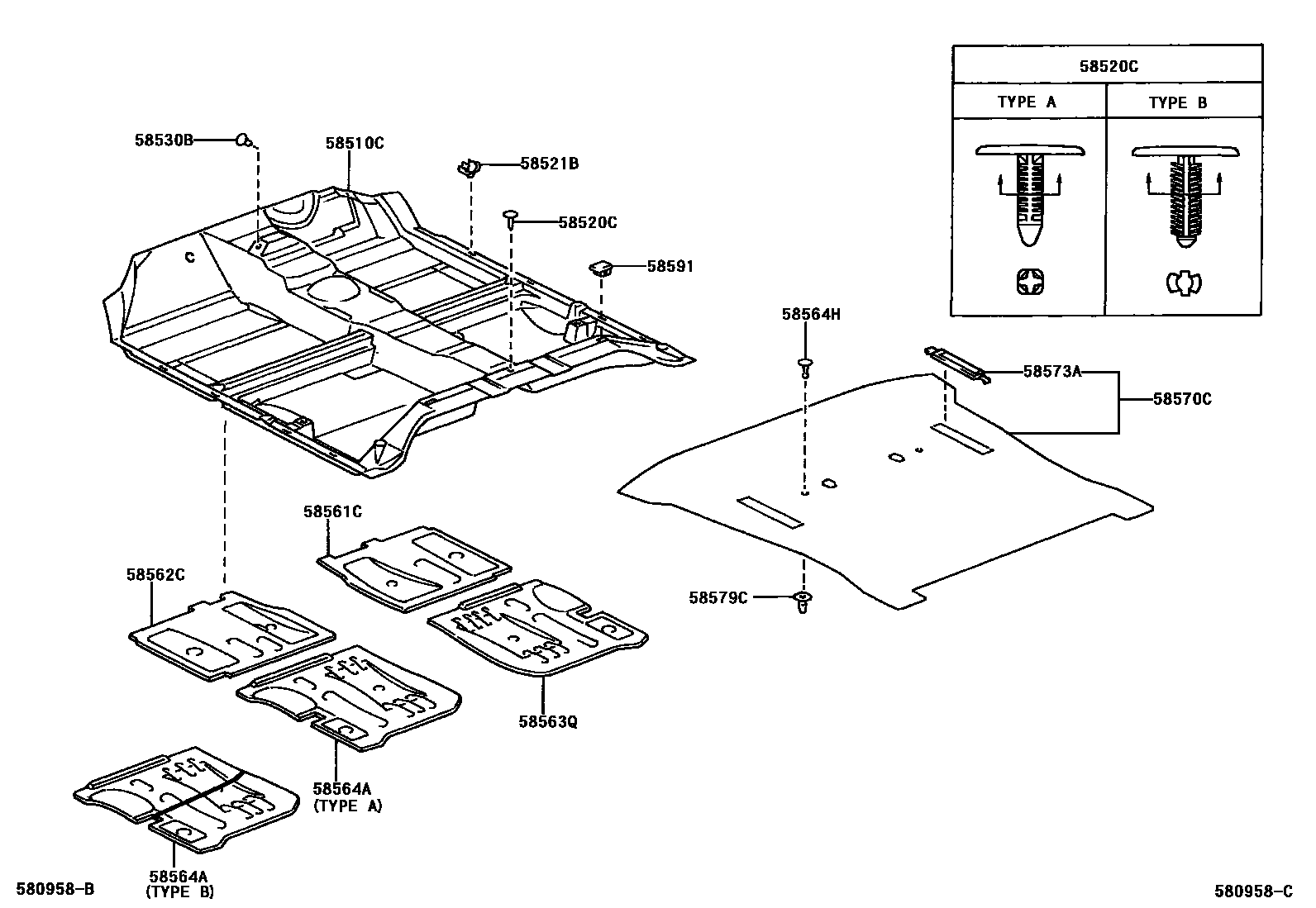

Parts diagram
58510CCARPET ASSY, FRONT FLOOR, FRONT
main58510-52010-B0i199901-199908
GRAY,TRIM1#,7#
main58510-52011-B0i199908-200005
GRAY,TRIM1#,7#
main58510-52012-B0i200005-200012
GRAY,TRIM1#,7#
main58510-52013-B0i200101-200105
GRAY,TRIM9#
main58510-52014-B0i200105-200109
GRAY,TRIM1#,7#
main58510-52014-B1i200105-200109
GRAY,TRIM9#
main58510-52015-B0i200109-200206
GRAY,TRIM1#,7#
main58510-52015-B1i200109-200206
GRAY,TRIM9#
main58510-52020-B0i199901-199908
W(REAR HEATER DUCT),GRAY,TRIM1#,7#
main58510-52021-B0i199910-200005
W(REAR HEATER DUCT),GRAY,TRIM1#,7#
main58510-52022-B0i200005-200012
W(REAR HEATER DUCT),GRAY,TRIM1#,7#
main58510-52023-B0i200101-200105
W(REAR HEATER DUCT),GRAY,TRIM1#,7#; W(REAR HEATER DUCT),GRAY,TRIM9#
main58510-52024-B0i200105-200109
W(REAR HEATER DUCT),GRAY,TRIM1#,7#
main58510-52024-B1i200105-200109
W(REAR HEATER DUCT),GRAY,TRIM9#
main58510-52025-B0i200109-200206
W(REAR HEATER DUCT),GRAY,TRIM1#,7#
main58510-52025-B1i200109-200206
W(REAR HEATER DUCT),GRAY,TRIM9#
main58510-52026-B1i200308-200508
GRAY,TRIM97
main58510-52026-B3i200212-200308
DK. GRAY,TRIM9#
main58510-52060-B0i199901-199908
GRAY,TRIM1#,7#
main58510-52061-B0i199908-200005
GRAY,TRIM1#,7#
main58510-52062-B0i200005-200012
GRAY,TRIM1#,7#
main58510-52063-B0i200012-200105
GRAY,TRIM1#,7#
main58510-52064-B0i200105-200206
GRAY,TRIM1#,7#
main58510-52170-B0i199901-199908
GRAY,TRIM1#,7#
main58510-52171-B0i199908-200005
GRAY,TRIM1#,7#
main58510-52172-B0i200005-200012
GRAY,TRIM1#,7#
main58510-52173-B0i200012-200105
GRAY,TRIM1#,7#
main58510-52174-B0i200105-200109
GRAY,TRIM1#,7#
main58510-52174-B1i200105-200109
GRAY,TRIM9#
main58510-52175-B0i200109-200206
GRAY,TRIM1#,7#
main58510-52175-B1i200109-200206
GRAY,TRIM9#
main58510-52180-B0i199901-199908
W(REAR HEATER DUCT),GRAY,TRIM1#,7#
main58510-52181-B0i199910-200005
W(REAR HEATER DUCT),GRAY,TRIM1#,7#
main58510-52182-B0i200005-200012
W(REAR HEATER DUCT),GRAY,TRIM1#,7#
main58510-52183-B0i200101-200105
W(REAR HEATER DUCT),GRAY,TRIM1#,7#; W(REAR HEATER DUCT),GRAY,TRIM9#
main58510-52184-B0i200105-200109
W(REAR HEATER DUCT),GRAY,TRIM1#,7#
main58510-52184-B1i200105-200109
W(REAR HEATER DUCT),GRAY,TRIM9#
main58510-52185-B0i200109-200206
W(REAR HEATER DUCT),GRAY,TRIM1#,7#
main58510-52185-B1i200109-200206
W(REAR HEATER DUCT),GRAY,TRIM9#
main58510-52186-B1i200308-200508
W(REAR HEATER DUCT),GRAY,TRIM97
main58510-52186-B3i200212-200308
W(REAR HEATER DUCT),DK. GRAY,TRIM9#
main58510-52220-B0i199901-199908
GRAY,TRIM1#,7#
main58510-52221-B0i199908-200005
GRAY,TRIM1#,7#
main58510-52222-B0i200005-200012
GRAY,TRIM1#,7#
main58510-52223-B0i200012-200105
GRAY,TRIM1#,7#
main58510-52224-B0i200105-200206
GRAY,TRIM1#,7#
main58510-52590-B0i199908-200005
W(KICK DOWN SWITCH),GRAY,TRIM1#,7#
main58510-52591-B0i200005-200012
W(KICK DOWN SWITCH),GRAY,TRIM1#,7#
main58510-52592-B0i200012-200105
W(KICK DOWN SWITCH),GARY,TRIM1#,7#
main58510-52593-B0i200105-200109
W(KICK DOWN SWITCH),GRAY,TRIM1#,7#
main58510-52594-B0i200109-200206
W(KICK DOWN SWITCH),GRAY,TRIM1#,7#
main58510-52600-B0i199910-200005
W(REAR HEATER DUCT & KICK DOWN SWITCH),GRAY,TRIM1#,7#
main58510-52601-B0i200005-200012
W(REAR HEATER DUCT & KICK DOWN SWITCH),GRAY,TRIM1#,7#
main58510-52602-B0i200012-200105
W(REAR HEATER DUCT & KICK DOWN SWITCH),GRAY,TRIM1#,7#
main58510-52603-B0i200105-200109
W(REAR HEATER DUCT & KICK DOWN SWITCH),GRAY,TRIM1#,7#
main58510-52604-B0i200109-200206
W(KICK DOWN SWITCH & REAR HEATER DUCT),GRAY,TRIM1#,7#
main58510-52610-B0i199908-200005
W(KICK DOWN SWITCH),GRAY,TRIM1#,7#
main58510-52611-B0i200005-200012
W(KICK DOWN SWITCH),GRAY,TRIM1#,7#
main58510-52612-B0i200012-200105
W(KICK DOWN SWITCH),GRAY,TRIM1#,7#
main58510-52613-B0i200105-200109
W(KICK DOWN SWITCH),GRAY,TRIM1#,7#
main58510-52614-B0i200109-200206
W(KICK DOWN SWITCH),GRAY,TRIM1#,7#
main58510-52620-B0i199910-200005
W(REAR HEATER DUCT & KICK DOWN SWITCH),GRAY,TRIM1#,7#
main58510-52621-B0i200005-200012
W(REAR HEATER DUCT & KICK DOWN SWITCH),GRAY,TRIM1#,7#
main58510-52622-B0i200012-200105
W(REAR HEATER DUCT & KICK DOWN SWITCH),GRAY,TRIM1#,7#
main58510-52623-B0i200105-200109
W(REAR HEATER DUCT & KICK DOWN SWITCH),GRAY,TRIM1#,7#
main58510-52624-B0i200109-200206
W(KICK DOWN SWITCH & REAR HEATER DUCT),GRAY,TRIM1#,7#
main58510-52630-B0i199911-200005
GRAY,TRIM1#,7#
main58510-52631-B0i200005-200012
GRAY,TRIM1#,7#
main58510-52632-B0i200012-200105
GRAY,TRIM1#,7#
main58510-52633-B0i200105-200109
GRAY,TRIM1#,7#
main58510-52634-B0i200109-200206
GRAY,TRIM1#,7#
main58510-52740-B0i200101-200105
GRAY,TRIM9#
main58510-52741-B1i200105-200206
GRAY,TRIM9#
main58510-52790-B0i200101-200105
GRAY,TRIM9#
main58510-52791-B1i200105-200206
GRAY,TRIM9#
main58510-5C250-B1i200212-200508
DK. GREY,TRIM97,98; DK. GREY,TRIM97,98,99
main58510-5C260-B1i200212-200508
DK. GRAY,TRIM9#
main58510-5C270-B0i200308-200508
W(REAR HEATER DUCT),GRAY,TRIM97
main58510-5C270-B1i200212-200508
W(REAR HEATER DUCT),DK. GRAY,TRIM97,98; W(REAR HEATER DUCT),DK. GRAY,TRIM97,98,99
main58510-5C300-B1i200212-200508
DK. GREY,TRIM97,98; DK. GREY,TRIM97,98,99
main58510-5C310-B1i200212-200508
DK. GRAY,TRIM9#
main58510-5C320-B0i200308-200508
GRAY,TRIM97
main58510-5C320-B1i200212-200508
DK. GRAY,TRIM97,98; DK. GRAY,TRIM97,98,99
main58510-5C390-B0i200206-200212
GRAY,TRIM1#,7#
main58510-5C390-B1i200206-200212
GRAY,TRIM9#
main58510-5C400-B0i200206-200212
W(REAR HEATER DUCT),GRAY,TRIM1#,7#
main58510-5C400-B1i200206-200212
W(REAR HEATER DUCT),GRAY,TRIM9#
main58510-5C410-B0i200206-200212
GRAY,TRIM1#,7#
main58510-5C440-B0i200206-200212
GRAY,TRIM1#,7#
main58510-5C440-B1i200206-200212
GRAY,TRIM9#
main58510-5C450-B0i200206-200212
W(REAR HEATER DUCT),GRAY,TRIM1#,7#
main58510-5C450-B1i200206-200212
W(REAR HEATER DUCT),GRAY,TRIM9#
main58510-5C480-B0i200206-200212
GRAY,TRIM1#,7#
main58510-5C520-B0i200206-200212
W(KICK DOWN SWITCH),GRAY,TRIM1#,7#
main58510-5C530-B0i200206-200212
W(KICK DOWN SWITCH & REAR HEATER DUCT),GRAY,TRIM1#,7#
main58510-5C540-B0i200206-200212
W(KICK DOWN SWITCH),GRAY,TRIM1#,7#
main58510-5C550-B0i200206-200212
W(KICK DOWN SWITCH & REAR HEATER DUCT),GRAY,TRIM1#,7#
main58510-5C560-B0i200206-200212
GRAY,TRIM1#,7#
main58510-5C570-B1i200206-200212
GRAY,TRIM9#
main58510-5C580-B1i200206-200212
GRAY,TRIM9#
58520CCLIP(FOR FRONT FLOOR CARPET)
main90467-06016-P0i200101-200207
TYPE A:REFER TO ILLUSTRATION,GRAY,TRIM9#
main90467-06016-P2i200212-200508
TYPE A:REFER TO ILLUSTRATION,DK.GRAY,TRIM9#; TYPE A:REFER TO ILLUSTRATION,DK.GRAY,TRIM97,98; TYPE A:REFER TO ILLUSTRATION,DK.GRAY,TRIM97,98,99
main90467-07049-B7i200212-200508
TYPE B:REFER TO ILLUSTRATION,DK.GRAY,TRIM9#; TYPE B:REFER TO ILLUSTRATION,DK.GRAY,TRIM97,98; TYPE B:REFER TO ILLUSTRATION,DK.GRAY,TRIM97,98,99
main90467-07049-P0i199901-200207
TYPE B:REFER TO ILLUSTRATION,SHADOW GRAY,TRIM1#,7#
58521BHOOK, FLOOR CARPET
main58521-52010×8i199901-200212
58530BCLIP(FOR FRONT FLOOR CARPET)
main90467-10091i200212-200508
58561CSILENCER, FRONT FLOOR, NO.1
main58561-52010i199901-200212
main58561-52070i200212
58562CSILENCER, FRONT FLOOR, NO.2
main58562-52010i199901-200212
main58562-52020i200212
58563QSILENCER, FRONT FLOOR, NO.3
main58563-52010i200212
58564ASILENCER, FRONT FLOOR, NO.4
main58564-52010i199901-200212
main58564-52040i200212
TYPE B:REFER TO ILLUSTRATION
58564HCLIP(FOR REAR FLOOR CARPET)
main90467-07026-B4×2i199901-200212
SHADOW GRAY,TRIM1#,7#
main90467-07026-B5×2i200212-200508
DK.GRAY,TRIM9#; DK.GRAY,TRIM97,98; DK.GRAY,TRIM97,98,99
58570CCARPET ASSY, REAR FLOOR
main58570-52010-C0i199911-200212
BLACK,TRIM1#,7#
main58570-52020-B0i200212-200508
DARK GRAY,TRIM97,98,99
main58570-52020-C0i199901-199908
BLACK,TRIM1#,7#
main58570-52040-B0i200212-200508
DARK GRAY,TRIM9#; DARK GRAY,TRIM97,98; NV PACKAGE,DARK GRAY,TRIM97,98,99
main58570-52040-C0i199908-200212
W(INSULATOR SHEET),BLACK,TRIM1#,7#,96
main58570-52090-B0i200212-200508
DARK GRAY,TRIM9#; DARK GRAY,TRIM97,98; NV PACKAGE,DARK GRAY,TRIM97,98,99
main58570-52090-C0i199908-200212
BLACK,TRIM1#,7#; NV PACKAGE,BLACK,TRIM1#,7#
58573APLATE, REAR FLOOR MAT SUPPORT
main58573-52010×2i199901-200212
58579CCLIP, REAR FLOOR CARPET SET
main90467-10023×2i200212
58591COVER, FLOOR CARPET
main58591-52010-B1×2i199901-200212
SHADOW GRAY,TRIM1#,7#
main58591-52010-C0×2i200212-200508
BLACK,TRIM9#; BLACK,TRIM97,98; BLACK,TRIM97,98,99

13 parts on this diagram · 1 diagram in section
