HEATING & AIR CONDITIONING - COOLER UNIT

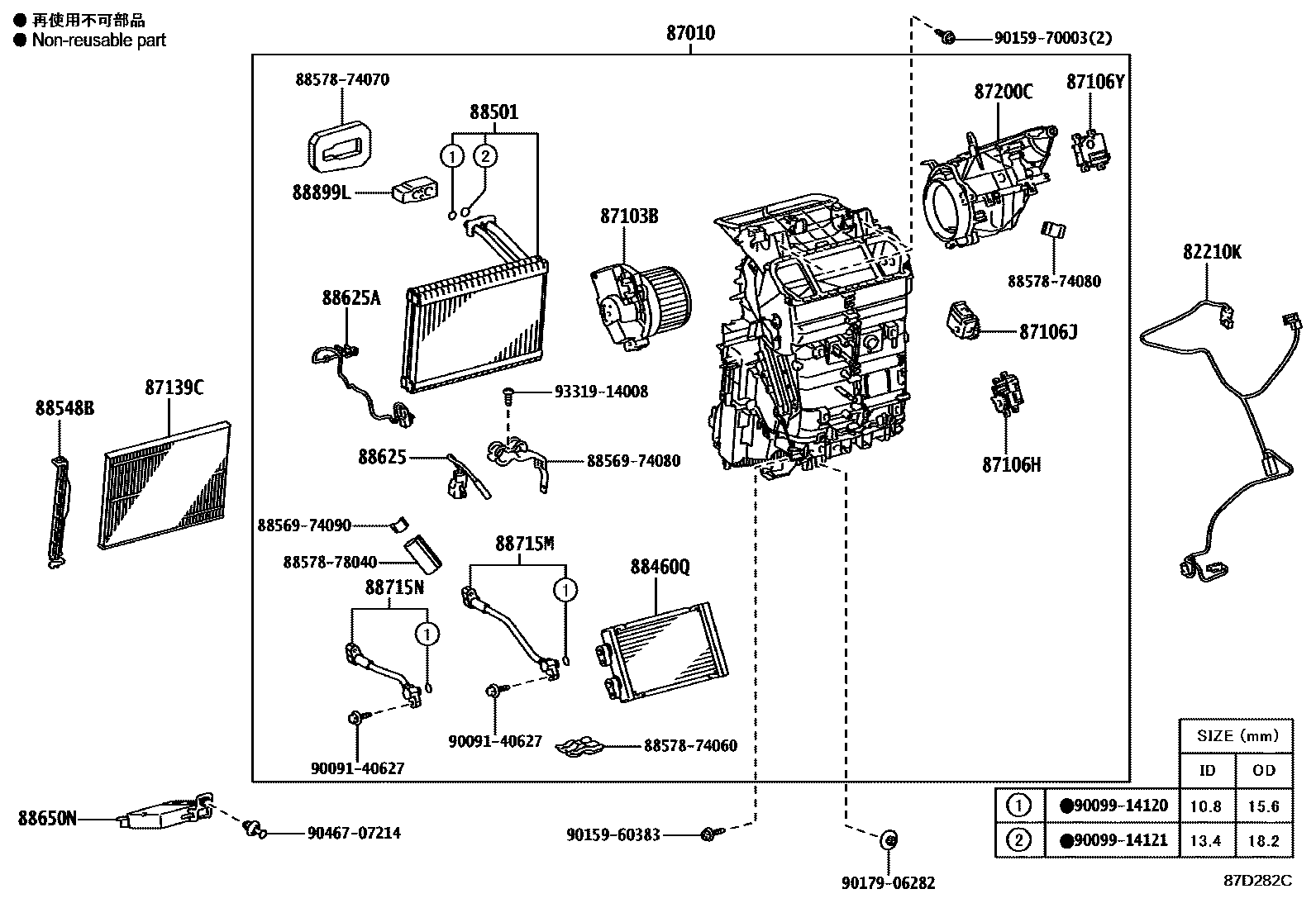

Parts diagram
82210KHARNESS ASSY, AIR CONDITIONER
main82212-74020i201209-201212
87010UNIT ASSY, AIR CONDITIONER
main87010-74260i201209
87103BMOTOR SUB-ASSY, BLOWER W/FAN
main87103-74041i201209
87106HSERVO SUB-ASSY, DAMPER(FOR AIRMIX)
main87106-74060i201209
87106JSERVO SUB-ASSY, DAMPER(FOR MODE)
main87106-74080i201209
87106YSERVO SUB-ASSY, DAMPER(FOR RECIRCULATION & FRESH)
main87106-74100i201209
87139CFILTER, CLEAN AIR
main88568-74011i201209
87200CACCESSORY ASSY, HEATER
main87200-74040i201209
88460QCONDENSER ASSY
main88460-74030i201209
88501EVAPORATOR SUB-ASSY, COOLER, NO.1
main88501-74030i201209-201212
88548BCASE, AIR FILTER
main88548-74010i201209
88625THERMISTOR, COOLER, NO.1
main88620-74010i201209
88625ATHERMISTOR, COOLER NO.2
main88620-74020i201209
88650NAMPLIFIER ASSY, AIR CONDITIONER
main88650-74090i201209
88715MTUBE, DISCHARGE, NO.1
main88715-74020i201209-201212
88715NTUBE, DISCHARGE, NO.2
main88715-74030i201209-201212
88899LPARTS, COOLING UNIT
main88899-74080i201209
8856974080CLAMP (FOR COOLER RELAY)
8856974090CLAMP (FOR COOLER RELAY)
8857874060PAKING, COOLER AIR DUCT
8857874070PAKING, COOLER AIR DUCT
8857874080PAKING, COOLER AIR DUCT
8857878040PAKING, COOLER AIR DUCT
9009140627
9009914120
9009914121
9015960383
9015970003
9017906282
9046707214
9331914008

31 parts on this diagram · 1 diagram in section
