Toyota YARISFLOOR PAN & LOWER BACK PANEL

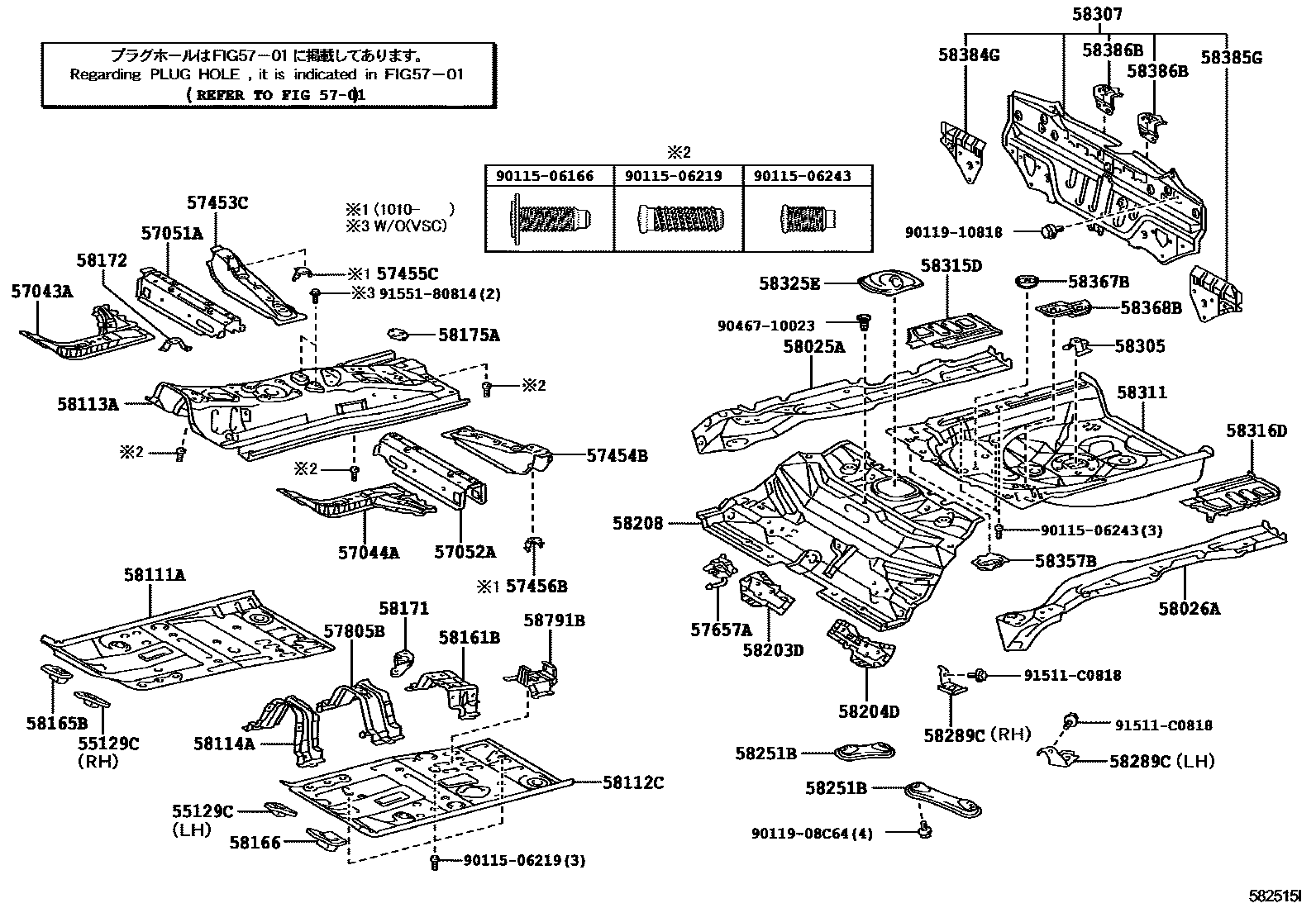

Parts diagram
55129CCOVER, DASH PANEL HOLE
main55129-52050i¥1,260200602-200911
RH
sub55129-52051¥780
main55129-52051i¥780200912
RH
main55139-52020i¥1,260200602-200911
LH
sub55139-52021¥780
main55139-52021i¥780200912
LH
5701
57043AREINFORCEMENT SUB-ASSY, FRONT SIDE MEMBER, REAR RH
main57043-52020i¥7,100200602-201009
sub57043-52021¥7,100
main57043-52021i¥7,100201009-201305
sub57043-52022¥7,100
main57043-52022i¥7,100201305-201410
sub57043-52023¥4,420
main57043-52023i¥4,420201411
57044AREINFORCEMENT SUB-ASSY, FRONT SIDE MEMBER, REAR LH
main57044-52040i¥7,100200602-201009
sub57044-52041¥7,100
main57044-52041i¥7,100201009-201305
sub57044-52042¥7,100
main57044-52042i¥7,100201305-201410
sub57044-52043¥4,420
main57044-52043i¥4,420201411
57051AMEMBER SUB-ASSY, FRONT FLOOR CROSS, RH
main57051-52010i¥6,700200602-201101
57052AMEMBER SUB-ASSY, FRONT FLOOR CROSS, LH
main57052-52010i¥6,700200602-201101
57453CMEMBER, FRONT FLOOR CROSS SIDE, RH
main57453-52020i¥6,500200602-201010
sub57453-52021¥6,500
sub57455-52040¥550
main57453-52021i¥6,500201010-201305
sub57453-52022¥4,060
main57453-52022i¥4,060201305
57454BMEMBER, FRONT FLOOR CROSS SIDE, LH
main57454-52010i¥6,500200602-201010
sub57454-52011¥6,500
sub57456-52040¥550
main57454-52011i¥6,500201010-201305
sub57454-52012¥4,060
main57454-52012i¥4,060201305
57455CBRACKET, FRONT SEAT MOUNTING, OUTSIDE RH
main57455-52040i¥550201010-201101
57456BBRACKET, FRONT SEAT MOUNTING, OUTSIDE LH
main57456-52040i¥550201010-201101
57657ABRACKET, EXHAUST PIPE MOUNTING, NO.2
main51904-52010i¥1,340200602-200808
57805BREINFORCEMENT SUB-ASSY, BELT ANCHOR, RH
main57805-52130i¥6,700200602-201009
sub57805-52131¥4,120
main57805-52131i¥4,120201010
58025APANEL SUB-ASSY, FLOOR SIDE RAIL, FR RH
main58025-52030i¥9,900200602-200808
58026APANEL SUB-ASSY, FLOOR SIDE RAIL, FR LH
main58026-52040i¥9,900200602-200808
58111APAN, FRONT FLOOR, RH
main58111-52170i¥18,400200602-201308
main58111-52280i¥18,400201308-201410
sub58111-52281¥11,600
main58111-52281i¥11,600201411
58112CPAN, FRONT FLOOR, LH
main58112-52904i¥12,800200602-201308
sub58112-52921¥11,400
main58112-52916i¥18,200201308-201501
sub58112-52921¥11,400
main58112-52921i¥11,400201501
58113APANEL, FRONT FLOOR, CENTER
main58113-52904i¥36,700200602-201010
main58113-52915i¥36,600201010-201305
sub58113-52924¥23,000
main58113-52924i¥23,000201305
58114AREINFORCEMENT, FRONT FLOOR PANEL
main58114-52070i¥4,350200602-201009
sub58114-52071¥2,740
main58114-52071i¥2,740201010
58161BREINFORCEMENT, BELT ANCHOR TO FLOOR PAN
main58161-52070i¥3,450201010
main58161-52090i¥5,500200602-201009
sub58161-52070¥3,450
58165BCOVER, FRONT FLOOR, RH
main58165-52010i¥1,780200602-200911
sub58165-52011¥1,110
main58165-52011i¥1,110200912
58166COVER, FRONT FLOOR, LH
main58166-52010i¥1,780200602-200911
sub58166-52011¥1,110
main58166-52011i¥1,110200912
58171REINFORCEMENT, PARKING BRAKE BASE
main58171-52090i¥840200602-200808
58172BRACKET, COMPUTER MOUNTING, NO.3
main58172-52020i¥500200602-200808
58175AREINFORCEMENT, PARKING BRAKE BASE, NO.1
main58175-52020i¥220200602-200808
58203DBRACKET SUB-ASSY, REAR SEAT HINGE, OUTER RH
main58203-52060i¥6,600200602-200808
58204DBRACKET SUB-ASSY, REAR SEAT HINGE, OUTER LH
main58204-52060i¥8,200200602-201007
sub58204-52061¥8,200
main58204-52061i¥8,200201008
58208PAN, CENTER FLOOR
main58211-52220i200602-200808
58251BBRACE, FLOOR PANEL, FRONT
main58251-52020i¥840200602-200808
58289CBRACKET, FLOOR BRAKE HOSE, REAR
main58289-52030i¥820200602-201009
RH
sub58289-52080¥900
main58289-52080i¥900201010
RH
main58299-52060i¥820200602-201009
LH
sub58299-52100¥940
main58299-52100i¥940201010
LH
58305BRACKET SUB-ASSY, SPARE WHEEL CLAMP
main58351-52070i¥500200602-200808
58307PANEL SUB-ASSY, BODY LOWER BACK
main58307-52470i¥22,200200602-200612
sub58307-52471¥22,200
main58307-52471i¥22,200200701-200808
58311PAN, REAR FLOOR
main58311-52210i¥17,400200602-200808
58315DEXTENSION, REAR FLOOR PAN, RH
main58315-52170i¥2,660200602-200808
58316DEXTENSION, REAR FLOOR PAN, LH
main58316-52190i¥2,660200602-200808
58325ECOVER, REAR FLOOR SERVICE HOLE
main58325-52050i¥1,450200602-200808
58357BBRACKET, ACTUATOR COVER, NO.3 RH
main58357-52040i¥1,080200602-201104
sub58357-52041¥670
main58357-52041i¥670201105
58367BBRACKET, FUEL TUBE
main58367-52050i¥810200602-200808
58368BBRACKET, FUEL TUBE, NO.2
main58368-52020i¥1,330200602-201107
main58368-52021i201108
58384GGUSSET, LOWER BACK, UPPER RH
main58384-52090i¥2,850200602-200808
58385GGUSSET, LOWER BACK, UPPER LH
main58385-52080i¥2,850200602-200808
58386BBRACKET, REAR BUMPER COVER, NO.2
main58386-52040i¥820200602-200808
58791BCARRIER, JACK
main58791-52060i¥1,310200602-201101
9011506166
main90115-06166¥90
9011506219
main90115-06219¥80
9011506243
main90115-06243¥80
9011908C64
main90119-08C64¥90
9011910818
main90119-10818¥100
9046710023
main90467-10023¥70
91511C0818
main91511-C0818¥130
9155180814
main91551-80814¥80

50 parts on this diagram · 1 diagram in section
