Toyota YARISAIR CLEANER

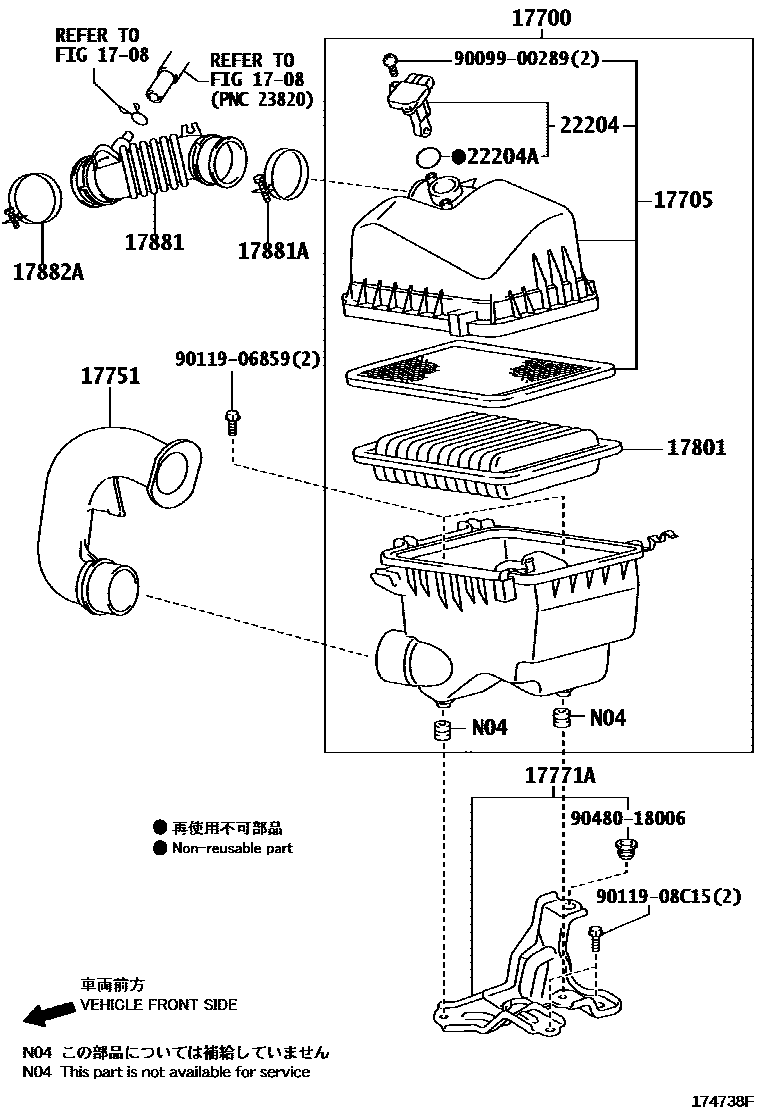

Parts diagram
1708
17700CLEANER ASSY, AIR
main17700-21130i¥25,000200808
main17700-21130i¥25,000200602-200808
17705CAP SUB-ASSY, AIR CLEANER
main17705-21100i200602-200808
main17705-21100i200808
17751INLET, AIR CLEANER, NO.1
main17751-21160i¥2,840200602-200808
main17751-21160i¥2,840200808
17771ABRACKET, AIR CLEANER
main17771-21050i¥2,150200602-200808
main17771-21050i¥2,150200808
17801ELEMENT SUB-ASSY, AIR CLEANER FILTER
main17801-21050i¥3,050200602-200808
main17801-21050i¥3,050200808
17881HOSE, AIR CLEANER, NO.1
main17880-21091i¥2,070200808
main17880-21091i¥2,070200602-200808
17881ACLAMP(FOR AIR CLEANER HOSE, NO.1)
main96111-10690i¥160200808
main96111-10690i¥160200602-200808
17882ACLAMP(FOR AIR CLEANER HOSE, NO.2)
main96111-10690i¥160200602-200808
main96111-10690i¥160200808
22204METER SUB-ASSY, INTAKE AIR FLOW
main22204-0C020i¥12,400200808
(L)
main22204-0C020i¥12,400200602-200808
(L)
main22204-22010i¥12,400200602-200808
(J)
main22204-22010i¥12,400200808
(J)
22204ARING, O(FOR INTAKE AIR FLOW METER)
main90099-14141i¥120200602-200808
main90099-14141i¥120200808
9009900289
main90099-00289¥60
9011906859
main90119-06859¥130
9011908C15
main90119-08C15¥80
9048018006
main90480-18006¥130

15 parts on this diagram · 1 diagram in section
