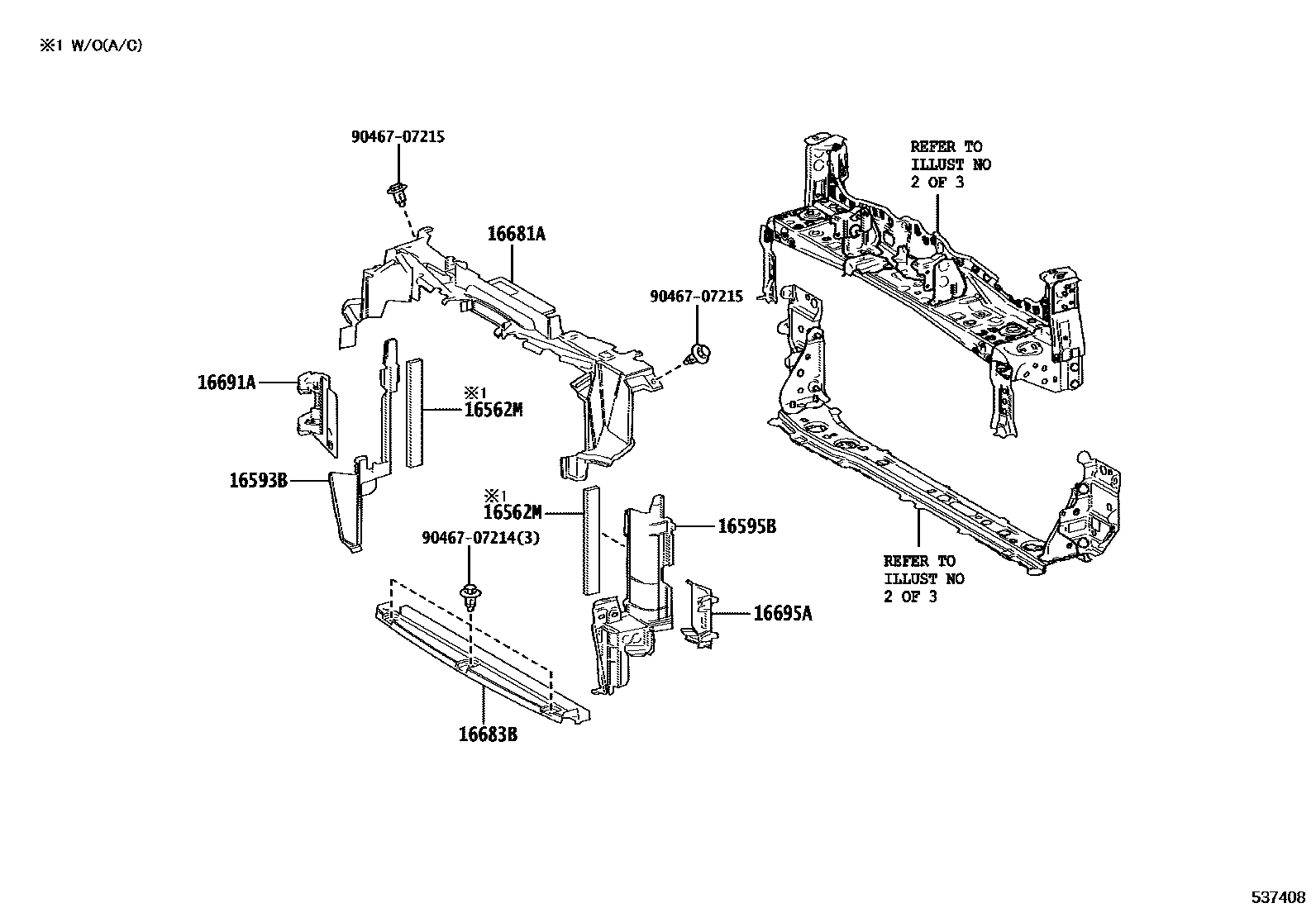

Toyota YARIS GR — FRONT FENDER APRON & DASH PANEL

0001 1�������&��������������� 0002 1�������&��������������� 0003 1�����������&���������� 0004 1 0005 1�����������&���������� 0006 1���������

16562MSEAL, RADIATOR TO SUPPORT, NO.2

main16562-15060iM15AFKS..MXPA12¥1,750202009

main16562-18040iG16EGTS..GXPA16..RC¥800202008-202404

main16562-18040iG16EGTS..GXPA16..RC¥800202404

16593BGUIDE, RADIATOR AIR, NO.1 RH

main16593-18020iG16EGTS..GXPA16¥1,590202008-202404

main16593-18040iG16EGTS..GXPA16¥1,750202404

16595BGUIDE, RADIATOR AIR, NO.1 LH

main16595-18010iM15AFKS..MXPA12¥2,280202009

main16595-18020iG16EGTS..GXPA16¥1,780202008-202404

main16595-18040iG16EGTS..GXPA16¥1,540202404

16681APLATE, RADIATOR UPPER AIR GUIDE

main16681-18010iG16EGTS..GXPA16¥4,240202008-202404

main16681-18010iM15AFKS..MXPA12¥4,240202008

main16681-18030iG16EGTS..GXPA16¥3,840202404

16683BPLATE, RADIATOR LOWER AIR GUIDE, NO.2

main16683-18010iG16EGTS..GXPA16¥2,650202008-202404

main16683-18020iG16EGTS..GXPA16¥2,110202404

16691APLATE, RADIATOR SIDE AIR GUIDE, FRONT RH

main16691-15020iM15AFKS..MXPA12¥790202009

main16691-18010iG16EGTS..GXPA16¥780202404

main16691-18010iG16EGTS..GXPA16¥780202008-202404

16695APLATE, RADIATOR SIDE AIR GUIDE, FRONT LH

main16695-15010iM15AFKS..MXPA12¥780202009

main16695-18010iG16EGTS..GXPA16¥510202404

main16695-18010iG16EGTS..GXPA16¥510202008-202404

9046707214

main90467-07214¥70

9046707215

main90467-07215¥80

9 parts on this diagram · 6 diagrams in section
