Toyota YARIS GRFRONT AXLE HUB

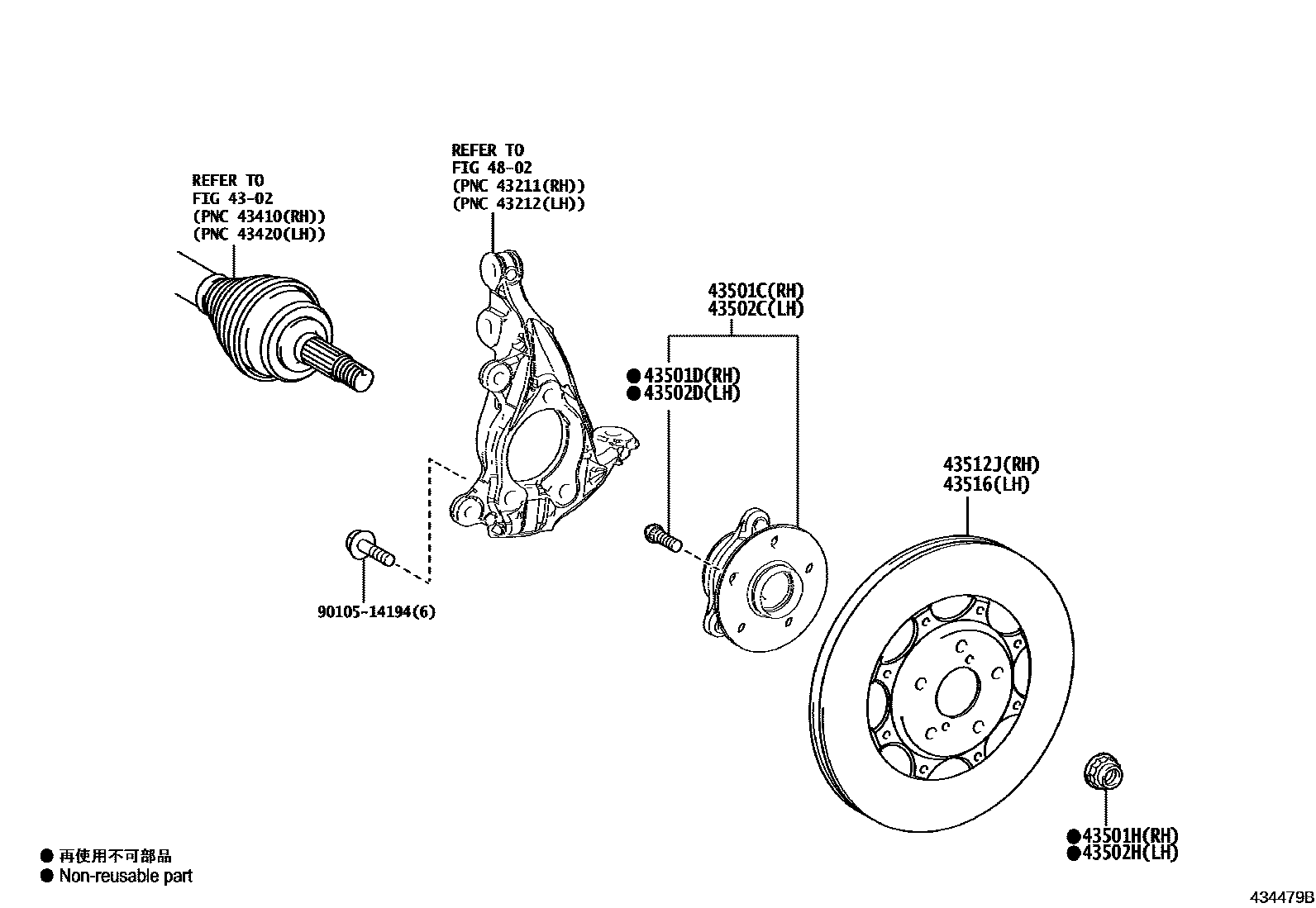

Parts diagram
4302
43501CHUB SUB-ASSY, FRONT AXLE, RH
main43550-52010i¥13,600202008-202404
main43550-52010i¥13,600202404
main43550-52010i¥13,600202412
43501DBOLT, HUB (FOR FRONT AXLE RH)
main90942-02049i¥240202008-202404
main90942-02049i¥240202404
main90942-02049i¥240202412
43501HNUT (FOR FRONT AXLE SHAFT RH)
main90177-22001i¥220202008-202404
main90177-22001i¥220202404
main90177-22001i¥220202412
43502CHUB SUB-ASSY, FRONT AXLE, LH
main43550-52010i¥13,600202008-202404
main43550-52010i¥13,600202404
main43550-52010i¥13,600202412
43502DBOLT, HUB (FOR FRONT AXLE LH)
main90942-02049i¥240202008-202404
main90942-02049i¥240202404
main90942-02049i¥240202412
43502HNUT (FOR FRONT AXLE SHAFT LH)
main90177-22001i¥220202008-202404
main90177-22001i¥220202404
main90177-22001i¥220202412
43512JDISC, FRONT RH
main43512-52180i¥49,800202008-202404
main43512-52180i¥49,800202404
main43512-52180i¥49,800202412
43516DISC, FRONT LH
main43516-52020i¥49,800202008-202404
main43516-52020i¥49,800202404
main43516-52020i¥49,800202412
4802
9010514194
main90105-14194¥240

11 parts on this diagram · 1 diagram in section
