Toyota YARIS GRBACK DOOR LOCK & HANDLE

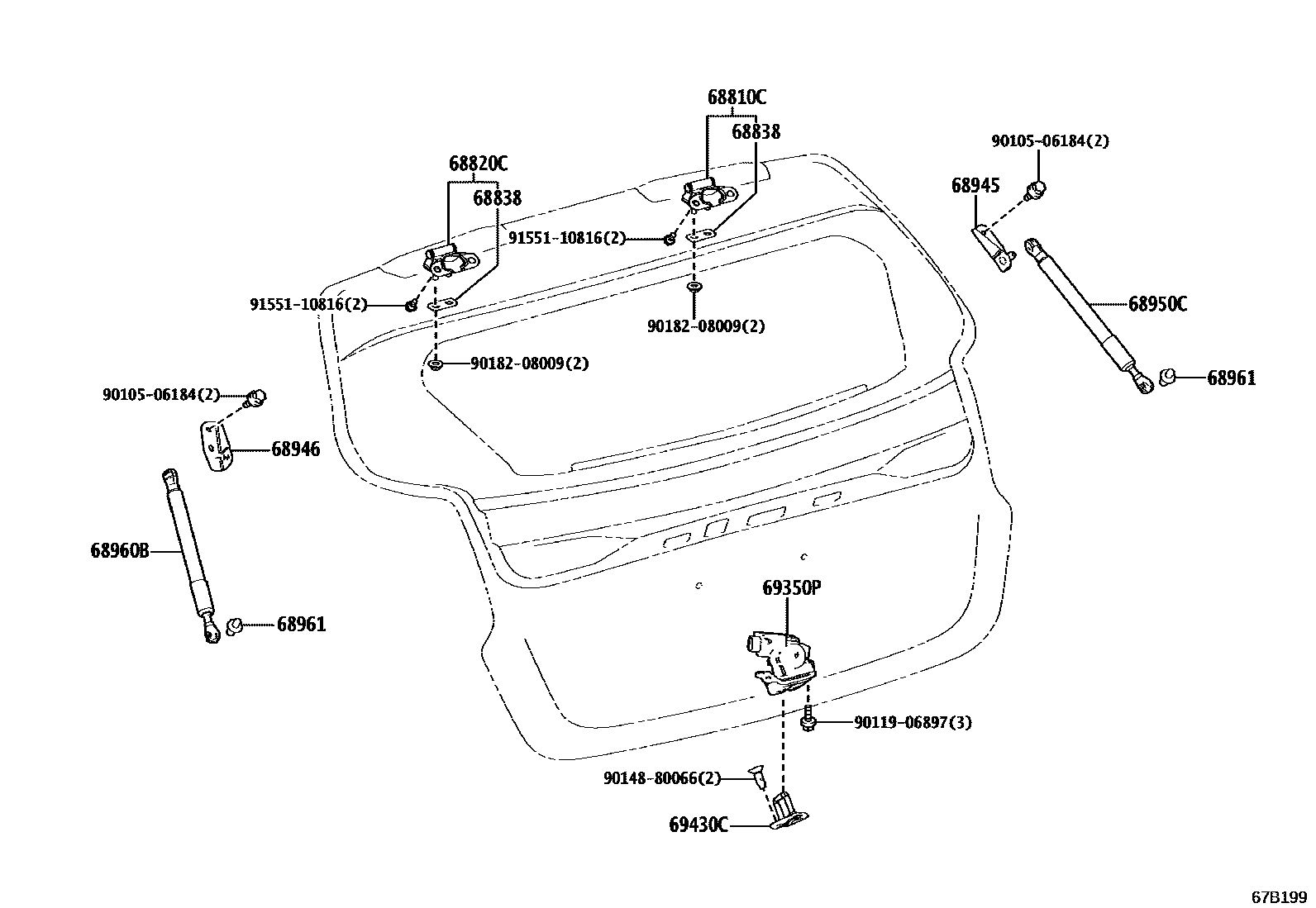

Parts diagram
68810CHINGE ASSY, BACK DOOR, RH
main68810-42110i¥1,600202008-202404
68820CHINGE ASSY, BACK DOOR, LH
main68810-42110i¥1,600202008-202404
68838PAD, BACK DOOR HINGE, NO.1
main68838-47010i¥80202008-202404
T=1.0
main68838-47020i¥160202008-202404
T=1.5
main68838-47030i¥200202008-202404
T=2.0
68945BRACKET, BACK DOOR DAMPER STAY, UPPER RH
main68946-13081i¥370202008-202404
68946BRACKET, BACK DOOR DAMPER STAY, UPPER LH
main68945-13081i¥370202008-202404
68950CSTAY ASSY, BACK DOOR, RH
main68950-0WD20i¥6,000202008-202404
main68950-0WP60i¥5,400202404
68960BSTAY ASSY, BACK DOOR, LH
main68960-0WD20i¥6,000202008-202404
main68960-0WP60i¥5,400202404
68961BOLT, BACK DOOR STAY
main68961-52020i¥280202008-202404
69350PLOCK ASSY, BACK DOOR, W/COURTESY LAMP SWITCH
main69350-42090i¥8,800202008-202404
69430CSTRIKER ASSY, BACK DOOR LOCK
main69430-48030i¥1,120202008-202404
9010506184
main90105-06184¥70
9011906897
main90119-06897¥60
9014880066
main90148-80066¥60
9018208009
main90182-08009¥100
9155110816
main91551-10816¥80

15 parts on this diagram · 1 diagram in section
