Toyota YARIS (FRP)WINDSHIELD WASHER

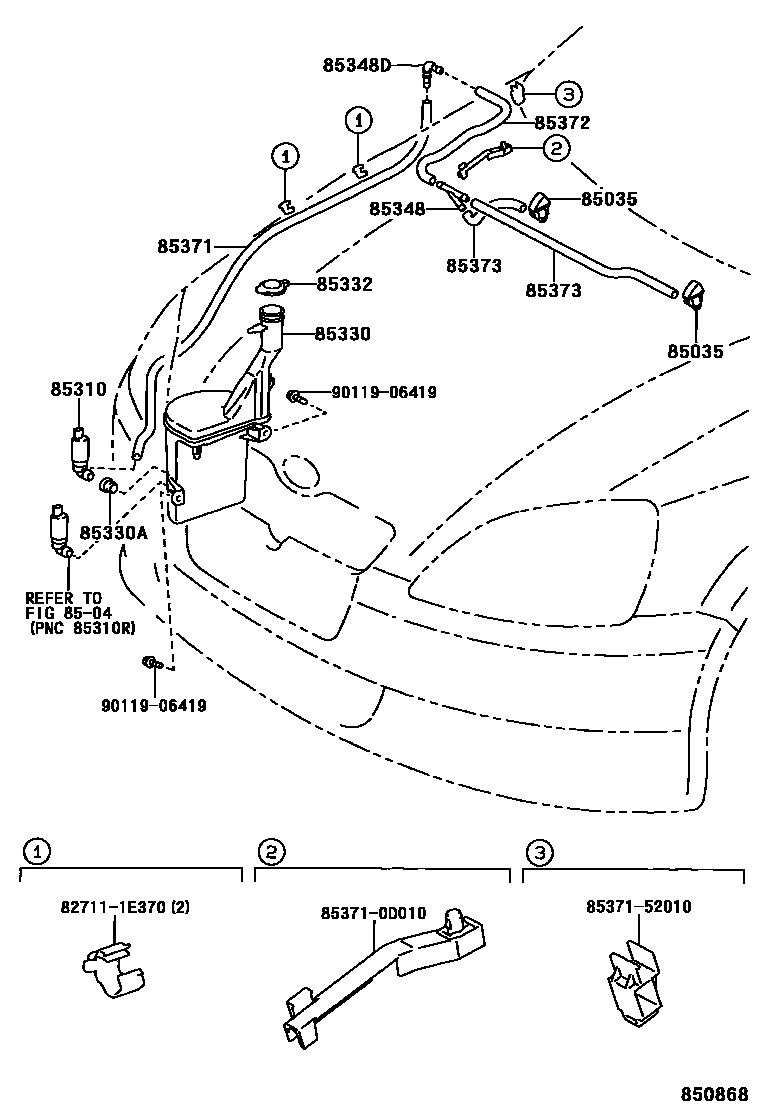

Parts diagram
85035NOZZLE SUB-ASSY, WASHER
main85381-0D010i200101-200503
main85381-0D011i200504
main85381-0D020i200101-200503
main85381-0D021i200504
8504
85310MOTOR AND PUMP ASSY, WINDSHIELD WASHER
main85330-05030i¥9,000200101-200505
sub85330-05031¥9,000
main85330-05031i¥9,000200506
85330JAR ASSY, WINDSHIELD WASHER
main85315-0D010i200101-200505
85330ABUSH, WINDSHIELD WASHER JAR
main90069-20005i¥100200101-200505
85332CAP, WINDSHIELD WASHER JAR
main85316-0D010i200101-200505
85348JOINT, WINDSHIELD WASHER HOSE, NO.1
main85378-05030i¥310200101-200302
85348DJOINT, WINDSHIELD WASHER ELBOW, NO.1
main85375-0D010i200101-200302
85371HOSE, WINDSHIELD WASHER (FROM MOTOR TO JOINT)
main90069-16010i¥1,140200101-200302
*H,L=1130
85372HOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.1
main90069-16009i¥350200101-200302
*H,L=525
85373HOSE, WINDSHIELD WASHER (FROM JOINT TO NOZZLE)
main90069-16009i¥350200101-200302
*H,L=100
827111E370WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
main82711-1E370¥120
853710D010HOSE, WINDSHIELD WASHER (FROM MOTOR TO JOINT)
8537152010HOSE, WINDSHIELD WASHER (FROM MOTOR TO JOINT)
main85371-52010¥220
9011906419
main90119-06419¥100

15 parts on this diagram · 1 diagram in section
