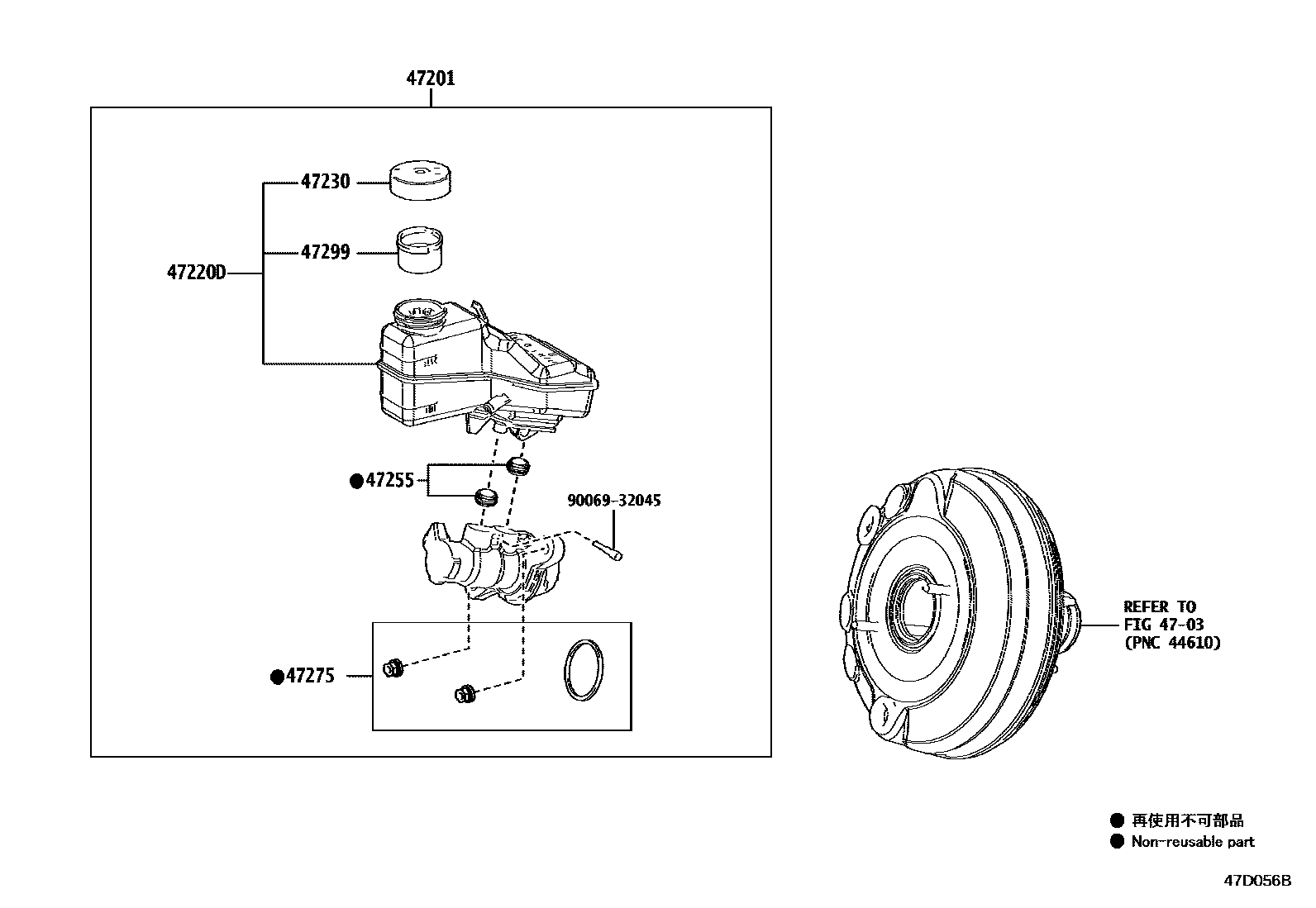

Toyota YARIS CROSS/HYBRID — BRAKE MASTER CYLINDER

0001 1 0002 1 0003 1 0004 1 0005 1 0006 1

4703

47201CYLINDER SUB-ASSY, BRAKE MASTER

main47201-09A50iMXPJ1#..LHD202107-202404

main47201-09A60iMXPJ10..RHD;MXPJ15..RHD..G202107-202404

main47201-09A60iMXPJ10,11,16..RHD202404

main47201-09A60iMXPJ15..RHD..N202107

main47201-09A60iMXPJ15..RHD..G202404-202504

main47201-09A70iMXPB10..LHD202107

main47201-09A80iMXPB10..RHD..CVT202107

main47201-09A80iMXPB10..RHD..6F202107-202206

main47201-09B90iMXPJ10,11,16..LHD202404

main47201-09B90iMXPJ15..LHD202404-202504

47220DRESERVOIR ASSY, BRAKE MASTER CYLINDER

main47220-09300iMXPB10..LHD202107

main47220-09310iMXPB10..RHD..6F202107-202206

main47220-09310iMXPB10..RHD..CVT202107

main47220-09390iMXPJ15..LHD202404-202504

main47220-09390iMXPJ10,11,16..LHD202404

main47220-K9005iMXPJ1#..LHD202107-202404

main47220-K9015iMXPJ15..RHD..N202107

main47220-K9015iMXPJ10..RHD;MXPJ15..RHD..G202107-202404

main47220-K9015iMXPJ15..RHD..G202404-202504

main47220-K9015iMXPJ10,11,16..RHD202404

47230CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER

main47230-0D010iMXPB10..CVT;MXPB10..LHD..6F¥1,090202107

main47230-0D010iMXPB10..RHD..6F¥1,090202107-202206

main47230-F4010iMXPJ10;MXPJ15..G;MXPJ15..LHD..N202107-202404

main47230-F4010iMXPJ15..RHD..N202107

main47230-F4010iMXPJ15..G;MXPJ15..LHD..N202404-202504

main47230-F4010iMXPJ10,11,16202404

47255GROMMET, MASTER CYLINDER RESERVOIR

main47255-09040iMXPJ10,11,16¥720202404

main47255-09040iMXPB10..RHD..6F¥720202107-202206

main47255-09040iMXPJ10;MXPJ15..G;MXPJ15..LHD..N¥720202107-202404

main47255-09040iMXPB10..CVT;MXPJ15..RHD..N;MXPB10..LHD..6F¥720202107

main47255-09040iMXPJ15..G;MXPJ15..LHD..N¥720202404-202504

47275GASKET, BRAKE MASTER CYLINDER

main47275-09010iMXPB10..RHD..6F¥200202107-202206

main47275-09010iMXPJ10;MXPJ15..G;MXPJ15..LHD..N¥200202107-202404

main47275-09010iMXPB10..CVT;MXPJ15..RHD..N;MXPB10..LHD..6F¥200202107

main47275-09010iMXPJ15..G;MXPJ15..LHD..N¥200202404-202504

main47275-09010iMXPJ10,11,16¥200202404

47299STRAINER, BRAKE MASTER CYLINDER RESERVOIR

main47299-02160iMXPB10..RHD..6F¥600202107-202206

main47299-02160iMXPJ10;MXPJ15..G;MXPJ15..LHD..N¥600202107-202404

main47299-02160iMXPB10..CVT;MXPJ15..RHD..N;MXPB10..LHD..6F¥600202107

main47299-02160iMXPJ15..G;MXPJ15..LHD..N¥600202404-202504

main47299-02160iMXPJ10,11,16¥600202404

9006932045

main90069-32045¥190

8 parts on this diagram · 6 diagrams in section
