Toyota WILDLANDER PHEVHEATING & AIR CONDITIONING - COOLER UNIT

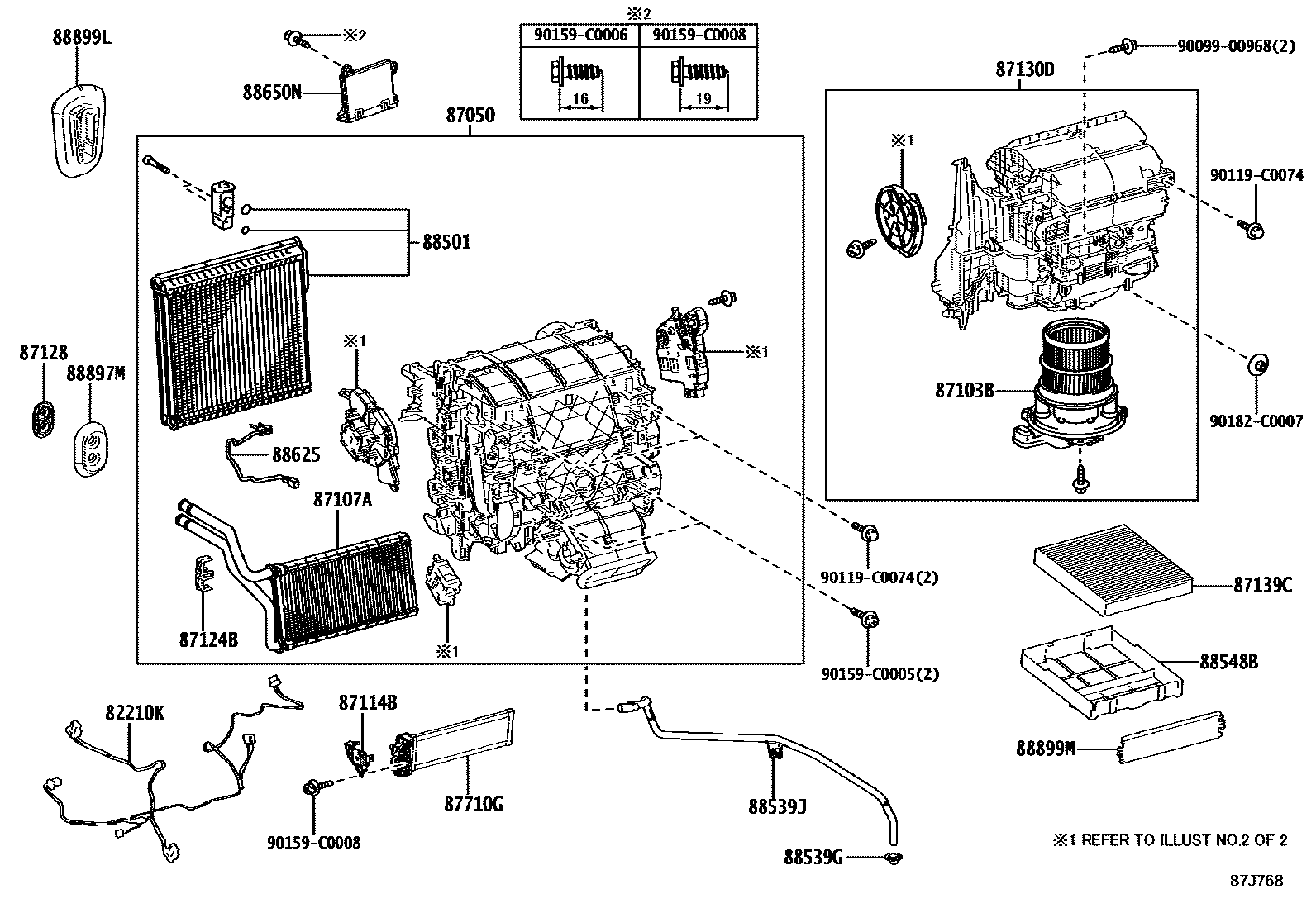

Parts diagram
82210KHARNESS ASSY, AIR CONDITIONER
main82212-0R070i202105-202304
87050RADIATOR ASSY, AIR CONDITIONER
main87050-0R230i202105-202304
87103BMOTOR SUB-ASSY, BLOWER W/FAN
main87103-0R050i202105-202304
87107AUNIT SUB-ASSY, HEATER RADIATOR
main87107-06110i202105-202304
87114BCOVER, HEATER
main87114-06050i202105-202304
87124BCLAMP, HEATER
main87124-06110i202105-202304
87128GROMMET, HEATER
main87128-0A040i202308
(L)
main87128-28010i¥400202105-202308
main87128-28010i¥400202308
(J)
87130DBLOWER ASSY
main87130-0R070i202105-202304
87139CFILTER, CLEAN AIR
main87139-02270i202105-202307
STANDARD,OE PART
main87139-06170i202308
STANDARD,OE PART
main87139-58010i¥4,000202105-202304
DEODORANT FILTER
87710GQUICK HEATER ASSY
main87710-0R020i202105-202304
88501EVAPORATOR SUB-ASSY, COOLER, NO.1
main88501-06470i202105-202304
88539GGROMMET (FOR COOLER UNIT DRAIN HOSE)
main88897-0E030i202105
(L)
main90480-26030i202105
(J)
88539JHOSE, DRAIN COOLER
main88539-0R090i202105-202304
88548BCASE, AIR FILTER
main88899-02490i202105-202307
main88899-02491i202308
88625THERMISTOR, COOLER, NO.1
main88620-06080i202105-202304
88650NAMPLIFIER ASSY, AIR CONDITIONER
main88650-0R270i202105-202202
main88650-0R271i202203-202304
main88650-0R420i202304-202307
main88650-0R421i202307-202405
main88650-0R580i202405
88897MGROMMET (FOR HEATER PIPE)
main87128-06020i202105-202304
88899LPARTS, COOLING UNIT
main88899-0R030i202105-202304
88899MPLATE, COVER(FOR AIR FILTER)
main88899-06110i202105-202304
9009900968
90119C0074
90159C0005
90159C0006
90159C0008
90182C0007

25 parts on this diagram · 2 diagrams in section
