Toyota WILDLANDER PHEVEXHAUST PIPE

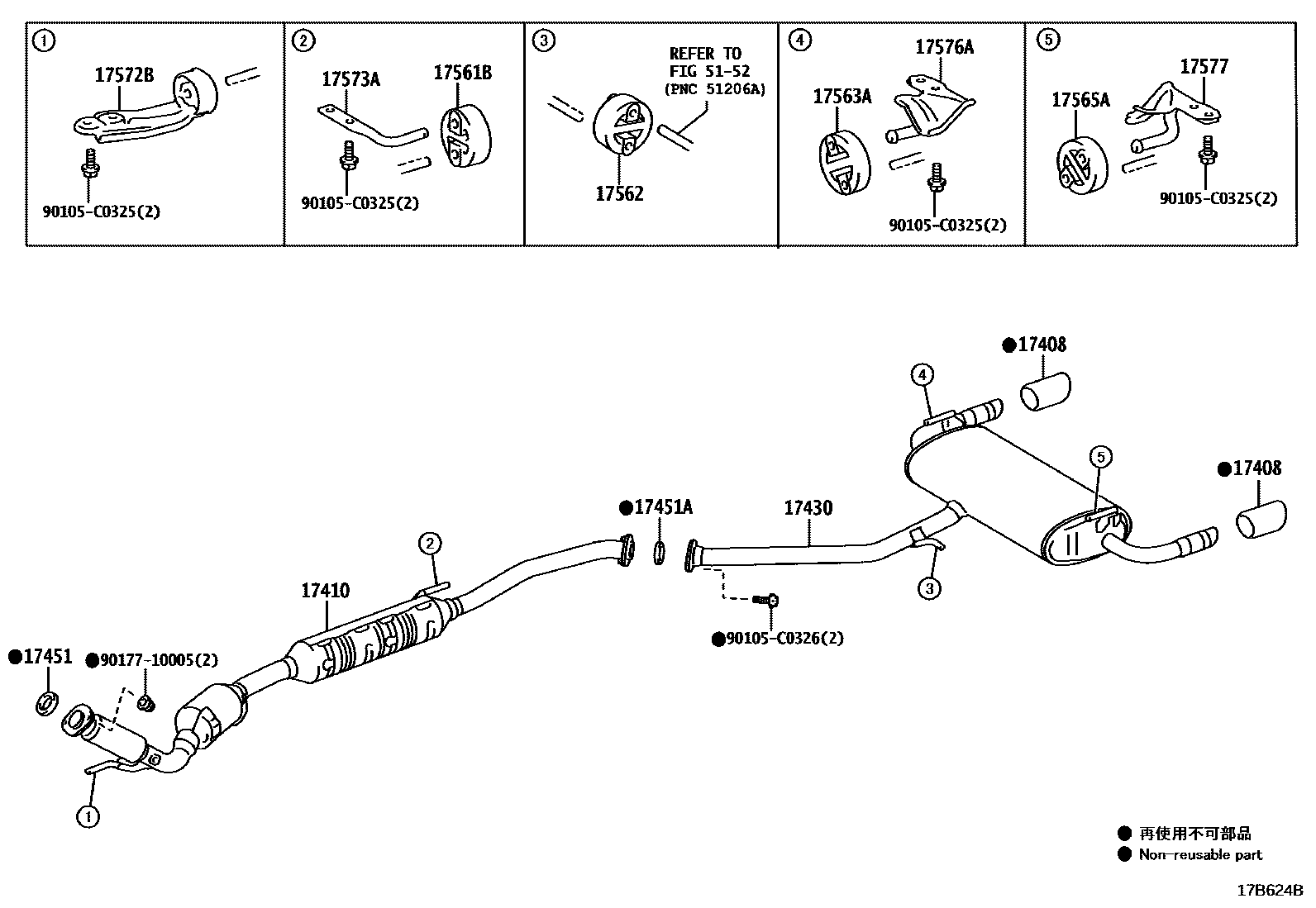

Parts diagram
17408BAFFLE SUB ASSY, EXHAUST TAILPIPE
main17408-F0020i202105-202112
main17408-F0021i202201-202304
17410PIPE ASSY, EXHAUST, FRONT
main17410-F0370i202105-202304
main17410-F0600i202304
17430PIPE ASSY, EXHAUST, TAIL
main17430-F0282i202105-202304
17451GASKET, EXHAUST PIPE
main90917-C6003i202105-202304
17451AGASKET, EXHAUST PIPE, NO.2
main17451-25040i¥720202105-202212
(J)
main17451-F0140i202105-202212
(L)
main17451-F0140i202212-202304
17561BSUPPORT, EXHAUST PIPE, NO.1
main17565-0H080i202105-202304
17562SUPPORT, EXHAUST PIPE, NO.2
main17565-0H090i202105-202304
17563ASUPPORT, EXHAUST PIPE, NO.3
main17565-0H090i202105-202304
17565ASUPPORT, EXHAUST PIPE, NO.4
main17565-0H090i202105-202304
17572BBRACKET, EXHAUST PIPE SUPPORT, NO.2
main17572-F0070i202105-202304
17573ABRACKET, EXHAUST PIPE SUPPORT, NO.3
main17573-F0100i202105-202304
17576ABRACKET, EXHAUST PIPE SUPPORT, NO.6
main17576-F0081i202105-202304
17577BRACKET, EXHAUST PIPE SUPPORT, NO.7
main17577-F0071i202105-202304
5152
90105C0325
90105C0326
9017710005
main90177-10005¥80

17 parts on this diagram · 1 diagram in section
