Toyota VIOSAIR CLEANER

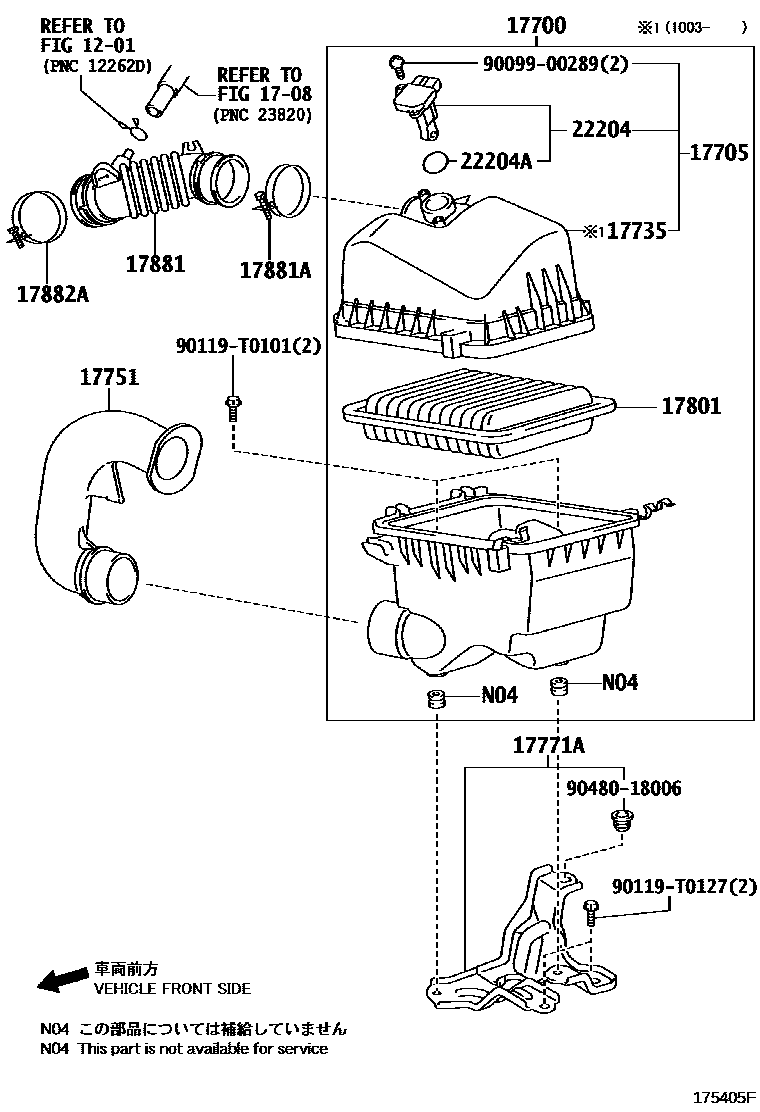

Parts diagram
1201
1708
17700CLEANER ASSY, AIR
main17700-0M030i200702-201403
(L)
main17700-21120i¥15,700200702-201403
(J)
17705CAP SUB-ASSY, AIR CLEANER
main17705-0M030i200702-201403
(L)
main17705-21090i¥0200702-201403
(J)
17735CAP, AIR CLEANER
main17735-21020i¥0201003-201403
17751INLET, AIR CLEANER, NO.1
main17751-0M020i200702-201403
(L)
main17751-21160i¥2,840200702-201403
(J)
17771ABRACKET, AIR CLEANER
main17771-21050i¥2,150200702-201403
17801ELEMENT SUB-ASSY, AIR CLEANER FILTER
main17801-0M020i200702-201403
(L)
main17801-21050i¥3,050200702-201403
(J)
17881HOSE, AIR CLEANER, NO.1
main17880-0M031i200702-201403
(L)
main17880-21091i¥2,070200702-201403
(J)
17881ACLAMP(FOR AIR CLEANER HOSE, NO.1)
main96111-10690i¥160200702-201403
17882ACLAMP(FOR AIR CLEANER HOSE, NO.2)
main96111-10690i¥160200702-201403
22204METER SUB-ASSY, INTAKE AIR FLOW
main22204-0C020i¥12,400200702-201403
(L)
main22204-22010i¥12,400200702-201403
(J)
22204ARING, O(FOR INTAKE AIR FLOW METER)
main90099-14141i¥120200702-201403
9009900289
main90099-00289¥60
90119T0101
main90119-T0101¥80
90119T0127
9048018006
main90480-18006¥130

17 parts on this diagram · 1 diagram in section
