EPC Data

Toyota TUNDRA/SEQUOIAMANIFOLD

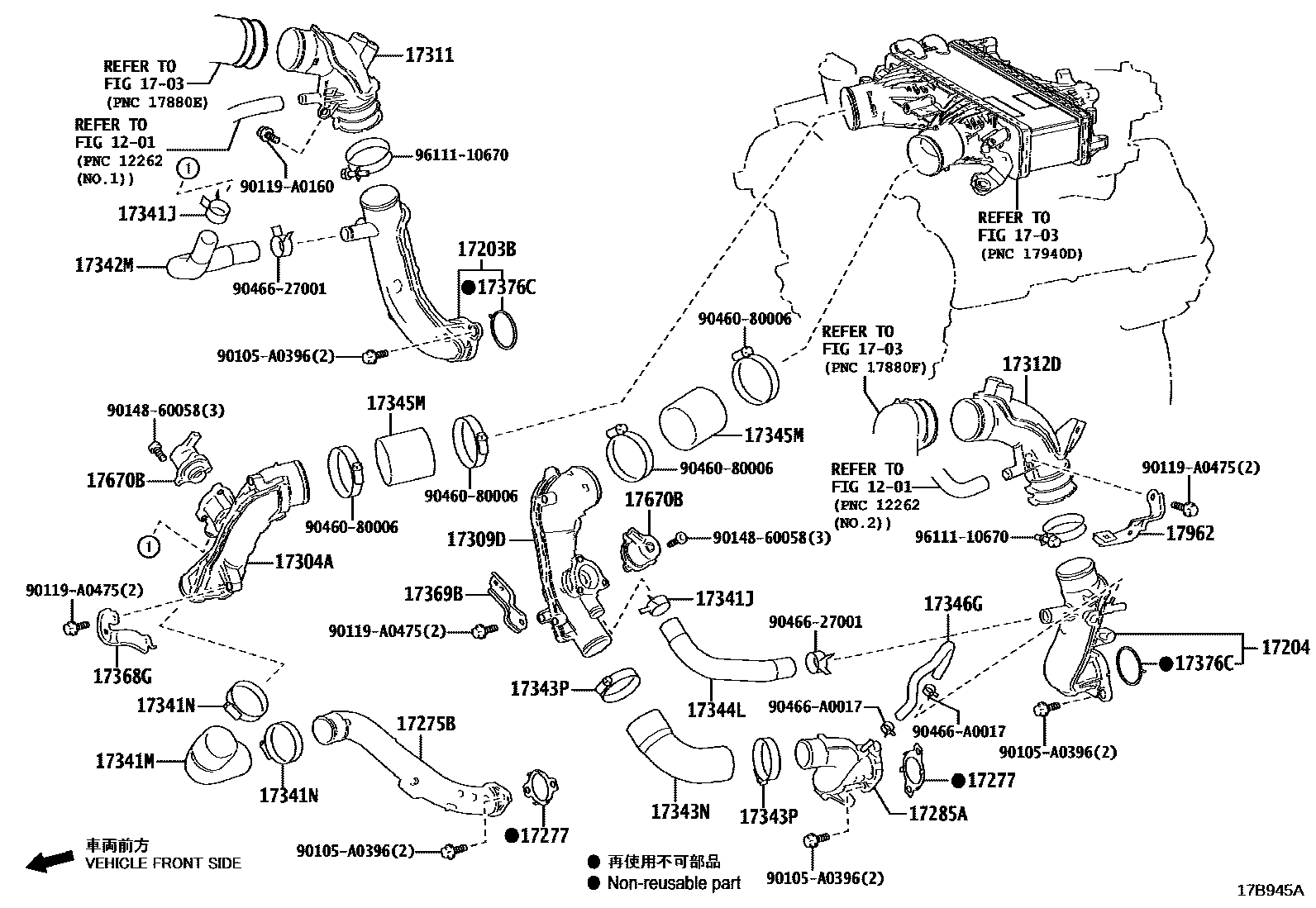

Parts diagram
1201
1703
17203BELBOW SUB-ASSY, COMPRESSOR INLET
main17203-F4010i202111-202403
main17203-F4020i202404-202408
17204ELBOW SUB-ASSY, COMPRESSOR INLET, NO.2
main17204-70010i¥8,600202111-202408
17275BELBOW, COMPRESSOR OUTLET, NO.1
main17275-70020i¥6,300202111-202408
17277GASKET, COMPRESSOR OUTLET
main17277-F4010i202111-202408
17285AELBOW, COMPRESSOR OUTLET, NO.2
main17285-70020i¥7,100202111-202408
17304ATUBE SUB-ASSY, AIR, RH
main17304-70020i¥7,200202111-202408
17309DTUBE SUB-ASSY, AIR, LH
main17309-70020i¥7,000202111-202408
17311DUCT, AIR INLET, NO.1
main17311-70030i¥4,100202111-202408
17312DDUCT, AIR INLET, NO.2
main17312-70030i¥4,100202111-202408
17341JCLAMP, HOSE
main90466-27001i¥200202111-202408
17341MHOSE, AIR, NO.1
main17341-F4010i202111-202408
17341NCLAMP OR CLIP(FOR AIR HOSE, NO.1)
main90460-62007i¥240202111-202408
sub90460-62003¥410
17342MHOSE, AIR, NO.2
main17342-70160i¥2,330202111-202408
17343NHOSE, AIR, NO.3
main17343-F4010i202111-202408
17343PCLAMP OR CLIP(FOR AIR HOSE, NO.3)
main90460-62007i¥240202111-202408
sub90460-62003¥410
17344LHOSE, AIR, NO.4
main17344-70090i¥1,940202111-202408
17345MHOSE, AIR, NO.5
main17345-F4010i202111-202408
17346GHOSE, AIR, NO.6
main17346-F4010i202111-202408
17368GSUPPORT, AIR TUBE, NO.1
main17368-F4010i202111-202302
main17368-F4011i202303-202408
17369BSUPPORT, AIR TUBE, NO.2
main17369-F4010i202111-202302
main17369-F4011i202303-202408
17376CGASKET, AIR TUBE
main17376-70010i¥340202111-202408
17670BVALVE ASSY, AIR BY-PASS
main17670-0W020i¥8,700202111-202408
17962BRACKET, COOL AIR INLET
main17962-F4010i202111-202408
90105A0396
90119A0160
90119A0475
9014860058
main90148-60058¥90
9046080006
main90460-80006¥610
9046627001
main90466-27001¥200
90466A0017
9611110670
main96111-10670¥370

33 parts on this diagram · 6 diagrams in section
