Toyota TOWNACEREAR DOOR LOCK & HANDLE

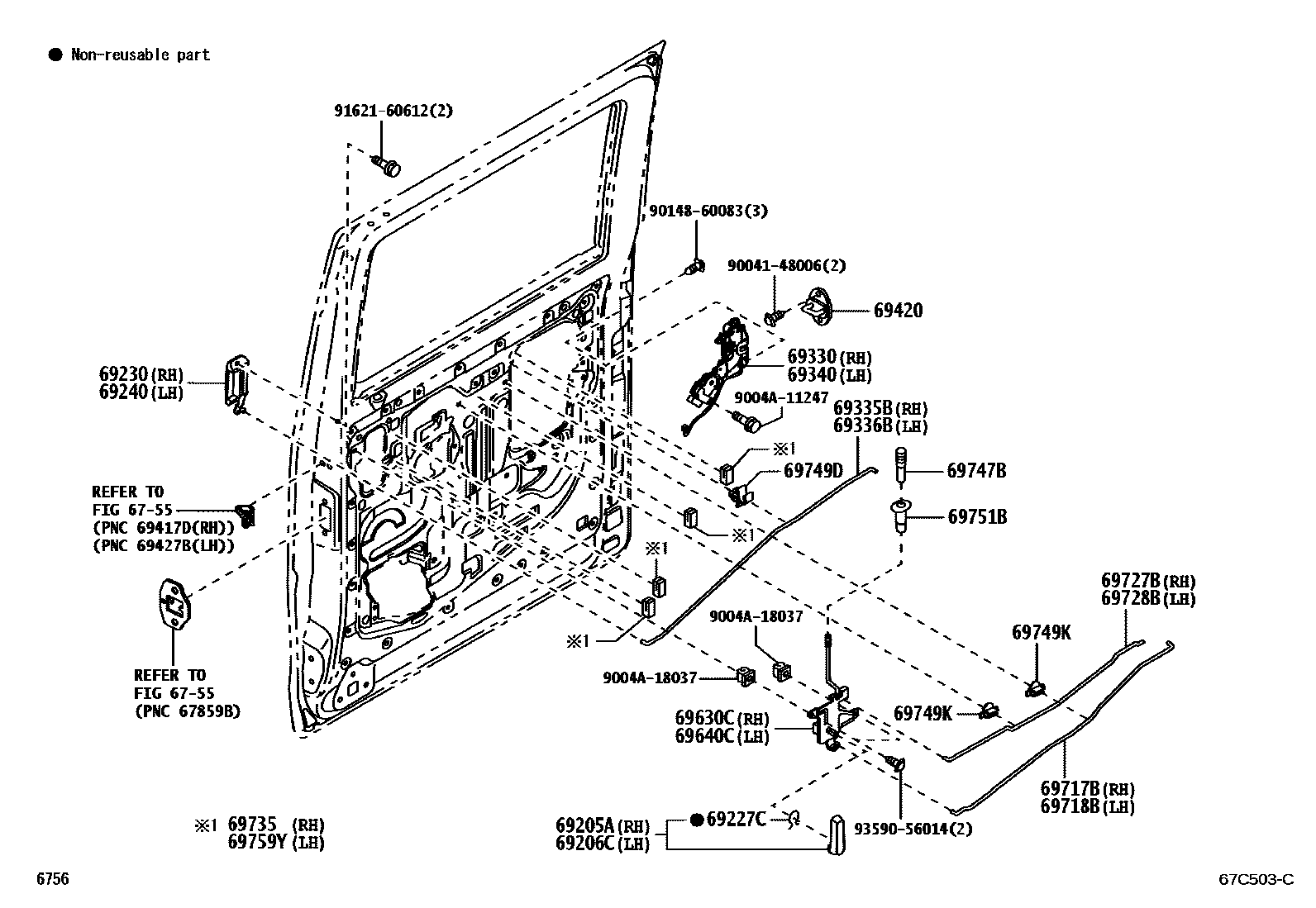

Parts diagram
6755
69205AHANDLE SUB-ASSY, REAR DOOR INSIDE, RH
main69272-BZ040-B0i202212
DK.GRAY,TRIM1#
69206CHANDLE SUB-ASSY, REAR DOOR INSIDE, LH
main69272-BZ040-B0i202212
DK.GRAY,TRIM1#
69227CRING, SHAFT SNAP(FOR REAR DOOR INSIDE HANDLE)
main90520-01002i¥180202212
sub90520-01274¥160
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69230-BZ011i¥3,660202212
NO PAINT REQ.
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69240-BZ011i¥3,660202212
NO PAINT REQ.
69330LOCK ASSY, REAR DOOR, RH
main69330-B5040i¥11,500202212
69335BLINK, SLIDE DOOR OUTSIDE LOCKING, RH
main69335-BZ010i¥1,300202212
69336BLINK, SLIDE DOOR OUTSIDE LOCKING, LH
main69336-BZ010i¥1,300202212
69340LOCK ASSY, REAR DOOR, LH
main69340-B5060i¥11,500202212
69420PLATE ASSY, REAR DOOR LOCK STRIKER
main69440-97501i¥1,120202212
69630CCONTROL ASSY, SLIDE DOOR LOCK REMOTE, RH
main69630-B5040i¥2,990202212
69640CCONTROL ASSY, SLIDE DOOR LOCK REMOTE, LH
main69640-B5050i¥2,990202212
69717BLINK, REAR DOOR LOCK REMOTE CONTROL, RH
main69713-BZ030i¥440202212
69718BLINK, REAR DOOR LOCK REMOTE CONTROL, LH
main69714-BZ030i¥440202212
69727BLINK, REAR DOOR INSIDE LOCKING, NO.2 RH
main69727-BZ010i¥440202212
69728BLINK, REAR DOOR INSIDE LOCKING, NO.2 LH
main69728-BZ010i¥440202212
69735SILENCER, REAR DOOR LOCK LINK
main69759-87Z02i¥180202212
69747BBUTTON, DOOR LOCKING(FOR REAR DOOR)
main69743-BZ040-C0i202212
BLACK,TRIM1#
sub69747-87703¥230
69749DCLAMP, SLIDE DOOR LOCK LINK
main69749-BZ050i¥200202212
69749KCLAMP, REAR DOOR LOCK
main69749-BZ080i202212
sub69749-87702¥130
69751BHOLDER, DOOR LOCKING(FOR REAR DOOR)
main69751-87704-C0i202212
BLACK,TRIM1#
sub69751-87704¥170
69759YSILENCER, REAR DOOR LOCK LINK
main69759-87Z02i¥180202212
9004148006
main90041-48006¥150
9004A11247
9004A18037
9014860083
main90148-60083¥60
9162160612
main91621-60612¥230
9359056014
main93590-56014¥130

29 parts on this diagram · 1 diagram in section
