Toyota SUPRAHOOD LOCK & HINGE

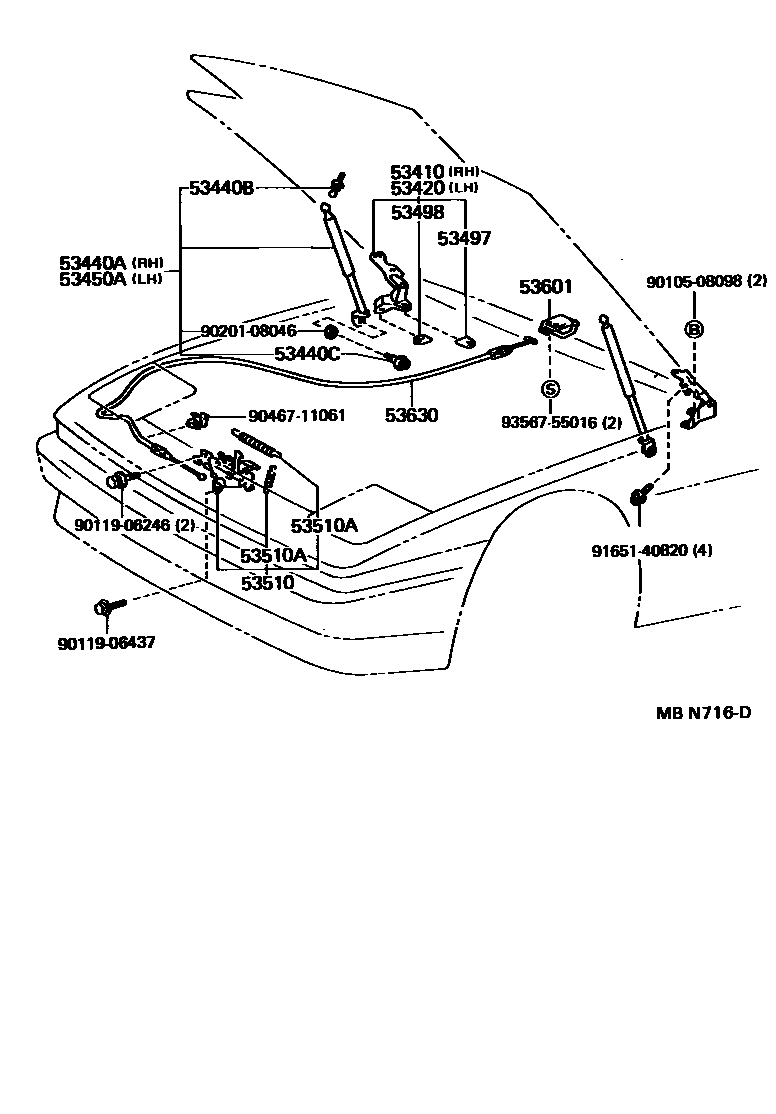

Parts diagram
53410HINGE ASSY, HOOD, RH
main53410-14111i¥2,210198808-199305
53420HINGE ASSY, HOOD, LH
main53420-14081i¥2,210198808-199305
53440ASUPPORT ASSY, HOOD, RH
main53440-19035i¥7,800198808-199305
53440BBOLT, HOOD SUPPORT, NO.1
main68961-14040i¥390198808-199305
53440CBOLT, HOOD SUPPORT, NO.2
main68961-96440i¥480198808-199305
53450ASUPPORT ASSY, HOOD, LH
main53450-19035i¥7,800198808-199305
53497PAD, HOOD HINGE, NO.1
main53497-14071i¥190198808-199305
53498PAD, HOOD HINGE, NO.2
main53498-14011i¥190198808-199305
53510LOCK ASSY, HOOD
main53510-14200i¥3,190198808-199305
main53510-14221i¥3,190198808-199305
53510ASPRING, TENSION(FOR HOOD LOCK)
main90506-09029i¥300198808-199009
WD=0.9,WD=0.9,CW=26.5
main90506-09054i¥170199009-199305
WD=0.9,CW=26.5
main90506-18024i¥310198808-199009
WD=1.8,CW=18.0
main90506-18071i¥260199009-199305
WD=1.8,CW=18.0
53601LEVER SUB-ASSY, HOOD LOCK CONTROL
main53601-20060-03i199008-199305
GRAY,TRIM1#
sub53601-20060¥2,590
main53601-20060-24i198808-199305
DEEP BLUE,TRIM8#
sub53601-20060¥2,590
main53601-20060-32i198808-199008
MAROON,TRIM3#
sub53601-20060¥2,590
main53601-20060-33i198808-198901
MEDIUM GRAY,TRIM1#
sub53601-20060¥2,590
main53601-20060-33i198901-198908
MEDIUM GRAY,TRIM1#
sub53601-20060¥2,590
main53601-20060-33i198908-199008
MEDIUM GRAY,TRIM1#
sub53601-20060¥2,590
main53601-20060-46i198908-199008
BROWN,TRIM4#
sub53601-20060¥2,590
main53601-20060-46i198808-198901
BROWN,TRIM4#
sub53601-20060¥2,590
main53601-20060-46i198901-198908
BROWN,TRIM4#
sub53601-20060¥2,590
main53601-20060-46i199008-199108
BROWN,TRIM4#
sub53601-20060¥2,590
main53601-20060-52i199008-199305
DEEP RED,TRIM3#
sub53601-20060¥2,590
53630CABLE ASSY, HOOD LOCK CONTROL
main53630-14241i¥1,780198808-199305
main53630-14280i¥1,780198808-199305
9010508098
main90105-08098¥140
9011906246
main90119-06246¥110
9011906437
main90119-06437¥100
9020108046
main90201-08046¥170
9046711061
main90467-11061¥80
9165140820
main91651-40820¥90
9356755016
main93567-55016¥110

19 parts on this diagram · 1 diagram in section
