Toyota SIENTABRAKE BOOSTER & VACUUM TUBE

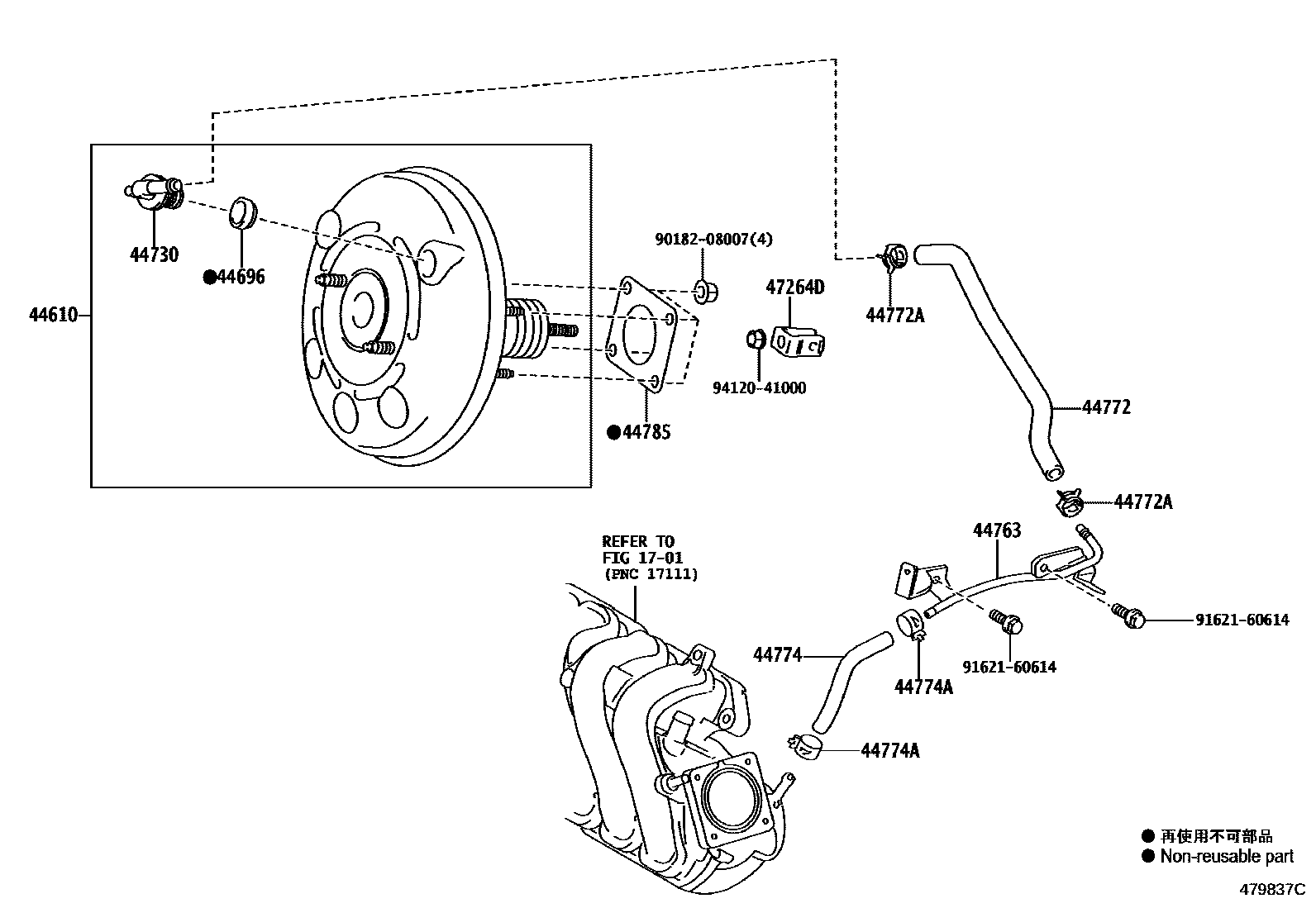

Parts diagram
1701
44610BOOSTER ASSY, BRAKE
main44610-52G70i¥35,500201506-201809
main44610-52G70i¥35,500201809-202207
main44610-52G80i¥32,300201506-201809
main44610-52G80i¥32,300201809-202207
44696GROMMET, CHECK VALVE
main90480-24439i¥390201809-202207
main90480-24439i¥390201506-201809
44730VALVE ASSY, VACUUM CHECK(FOR BRAKE)
main44730-14050i¥1,380201809-202207
����
main44730-14050i¥1,380201506-201510
main44730-14050i¥1,380201506-201809
����
main44730-20170i¥1,310201809-202207
����
main44730-20170i¥1,310201506-201809
main44730-20170i¥1,310201510-201809
����
44763TUBE, BOOSTER VACUUM
main44763-52030i¥1,200201506-201809
main44763-52030i¥1,200201809-202207
44772HOSE, CHECK VALVE TO CONNECTOR TUBE
main44772-52120i¥1,360201506-201809
main44772-52120i¥1,360201809-202207
main44772-52220i¥770201506-201809
�m�n�D�P�F�C���X�g�Q��
main44772-52220i¥770201809-202207
�m�n�D�P�F�C���X�g�Q��
main44772-52230i¥770201506-201809
�m�n�D�Q�F�C���X�g�Q��
main44772-52230i¥770201809-202207
�m�n�D�Q�F�C���X�g�Q��
44772ACLIP(FOR CHECK VALVE TO CONNECTOR TUBE)
main90467-16014i¥230201506-201809
main90467-16014i¥230201809-202207
�m�n�D�P�F�C���X�g�Q��
44774HOSE, UNION TO CONNECTOR TUBE
main44774-52070i¥400201506-201809
main44774-52070i¥400201809-202207
main44774-52170i¥770201506-201809
main44774-52170i¥770201809-202207
44774ACLIP(FOR UNION TO CONNECTOR TUBE HOSE)
main90467-16014i¥230201506-201809
main90467-16014i¥230201809-202207
main96136-41801i¥160201506-201809
main96136-41801i¥160201809-202207
44785GASKET, BRAKE BOOSTER
main44785-16020i¥220201506-201809
main44785-16020i¥220201809-202207
47264DCLEVIS, BRAKE MASTER CYLINDER PUSH ROD
main47264-52010i¥350201506-201809
main47264-52010i¥350201809-202207
9018208007
main90182-08007¥100
9162160614
main91621-60614¥120
9412041000
main94120-41000¥80

14 parts on this diagram · 2 diagrams in section
