Toyota SIENTA (JPP)ENGINE OIL PUMP

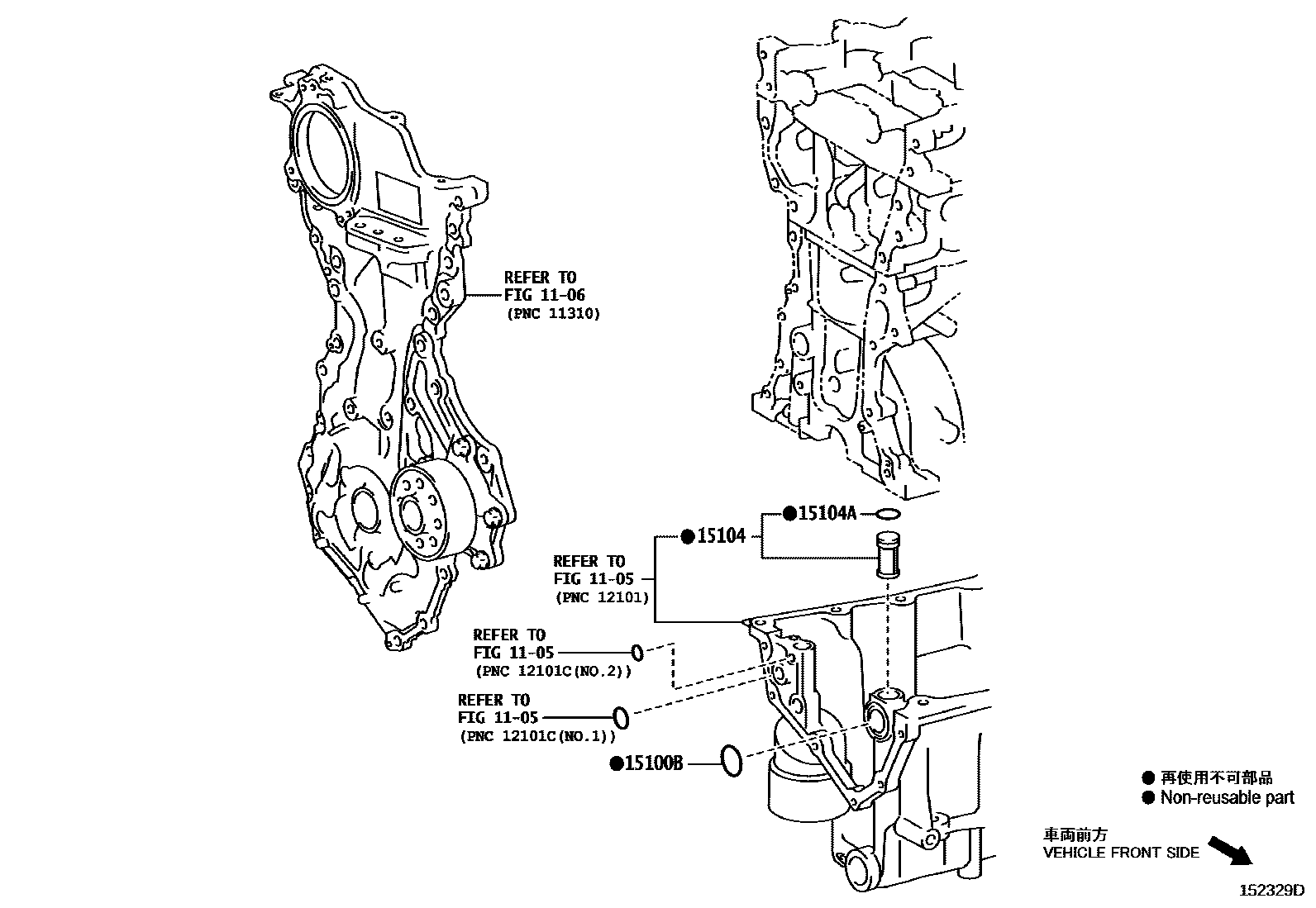

Parts diagram
1105
1106
15100PUMP ASSY, OIL
main15100-21072i¥10,400201809-202207
main15100-21072i¥10,400201507-201809
15100BRING, O(FOR OIL PUMP)
main90301-27014i¥200201506-201809
main90301-27014i¥200201809-202207
15104STRAINER SUB-ASSY, OIL
main15104-21022i¥1,960201507-201809
main15104-21022i¥1,960201809-202207
main15104-47060i¥170201506-201809
main15104-47060i¥170201809-202207
15104ARING, O(FOR OIL STRAINER)
main96723-19018i¥130201506-201809
main96723-19018i¥130201809-202207

6 parts on this diagram · 2 diagrams in section
