Toyota SIENNAEXHAUST GAS RECIRCULATION SYSTEM

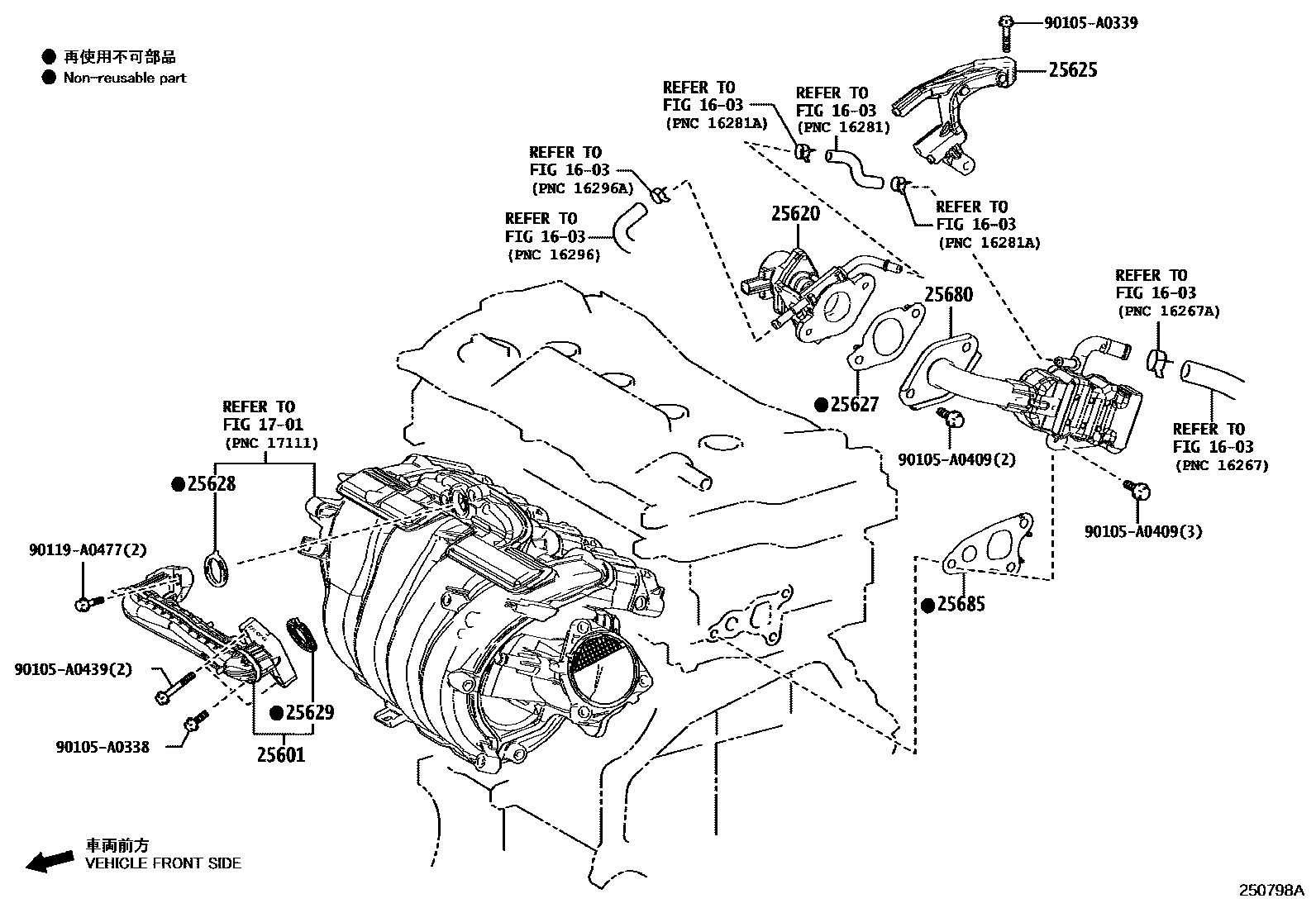

Parts diagram
1603
1701
25601PIPE SUB-ASSY, EGR, NO.1
main25601-F0010i202011-202109
main25601-F0020i202109-202410
25620VALVE ASSY, EGR
main25620-F0020i202011-202109
main25620-F2010i202109-202410
25625BRACKET, EGR VALVE
main25625-F0020i202011-202109
25627GASKET, EGR VALVE
main25627-F0010i202011-202109
main25627-F2010i202109-202410
25628GASKET, EGR INLET
main25628-25010i¥340202011-202410
25629GASKET, EGR VALVE ADAPTER
main25629-25010i¥340202011-202410
25680COOLER ASSY, EGR
main25680-F0020i202011-202109
main25680-F0030i202109-202410
25685GASKET, EGR COOLER, NO.1
main25685-25011i¥270202011-202410
90105A0338
90105A0339
90105A0409
90105A0439
90119A0477

15 parts on this diagram · 2 diagrams in section
