Toyota RAV4REAR WIPER

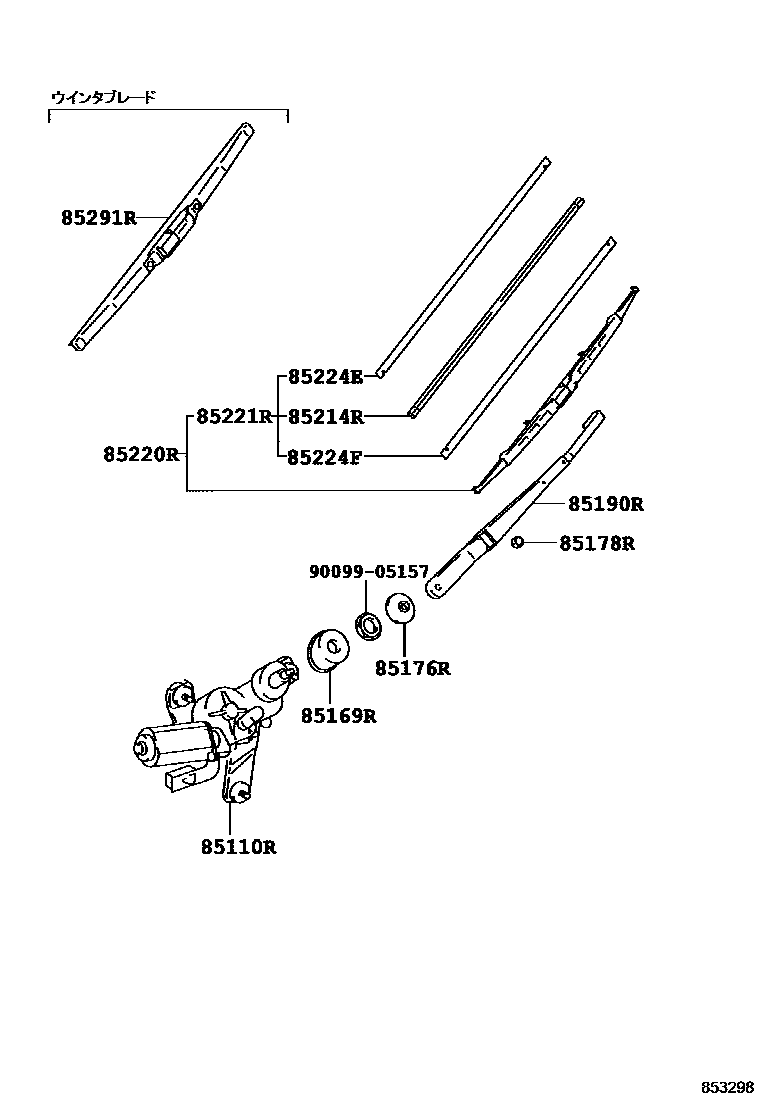

Parts diagram
85110RMOTOR ASSY, REAR WIPER
main85130-42010i¥25,700199404-199608
main85130-42020i¥34,400199608
85169RWASHER, REAR WIPER LINK PIVOT, NO.1
main85134-42010i199404-199608
main85143-42010i¥0199608
85176RCAP, REAR WIPER LINK
main85176-13070i¥0199404-199608
85178RNUT (FOR REAR WIPER ARM SETTING)
main90176-06024i¥80199404
85190RARM ASSY, REAR WIPER
main85241-42010i¥2,690199404-199608
main85241-42020i¥2,710199608
85214RRUBBER, REAR WIPER
main85214-30280i¥650199608
main85214-60050i¥830199502-199608
85220RBLADE ASSY, REAR WIPER
main85242-30040i¥1,340199608
main85242-60011i¥1,720199404-199608
sub85242-33040¥1,710
85221RBLADE, REAR WIPER
main85243-60020i¥640199404-199608
sub85214-60050¥830
85224EPLATE, REAR WIPER RUBBER BACKING, NO.1
main85224-30460i¥320199608
main85224-60080i¥320199502-199608
85224FPLATE, REAR WIPER RUBBER BACKING, NO.2
main85224-30460i¥320199608
main85224-60080i¥320199502-199608
85291RBLADE,REAR WIPER, WINTER
main85291-60030i¥3,800199404
sub85291-28120¥3,000
9009905157
main90099-05157¥220

12 parts on this diagram · 1 diagram in section
