Toyota RAV4LOCK CYLINDER SET

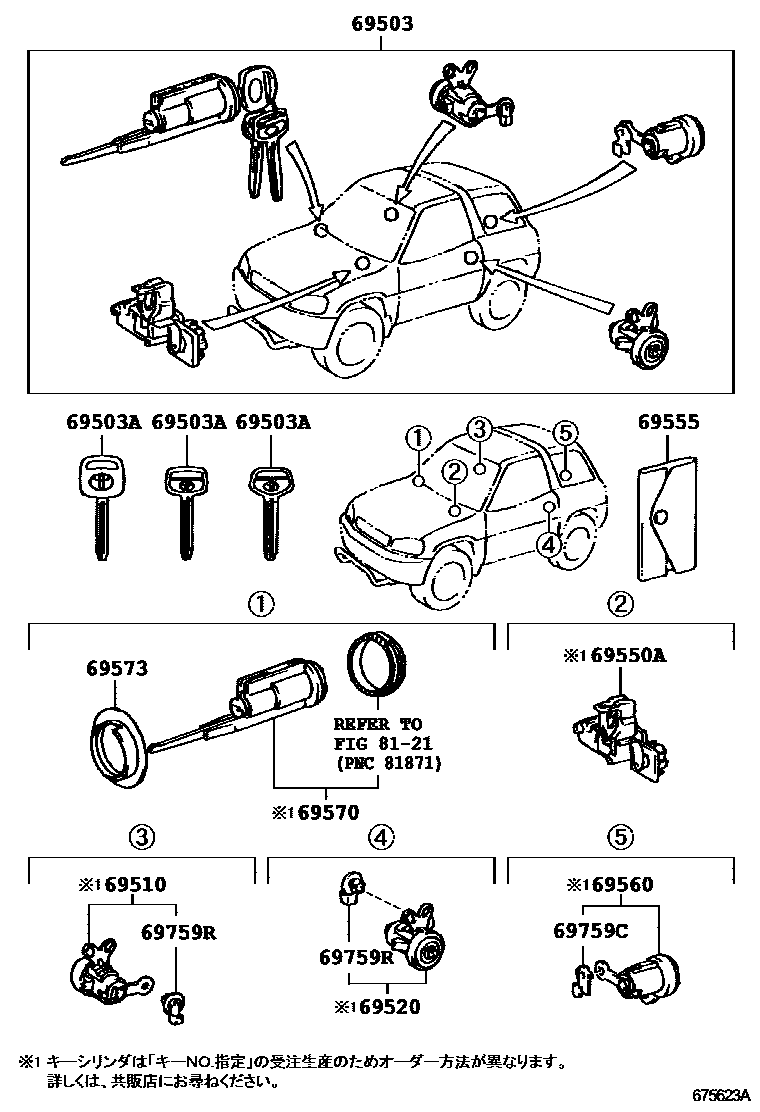

Parts diagram
69503CYLINDER SET, LOCK
main69005-42010i¥23,300199404
sub69005-42030¥23,300
main69005-42050i¥23,300199504
sub69005-42060¥23,200
main69005-42090i¥21,500199504-199808
sub69005-42080¥21,500
main69005-42100i¥21,500199504-199808
sub69005-42040¥21,500
69503AKEY, BLANK
main90999-00185i¥1,790199404
main90999-00186i¥1,430199404
main90999-00188i¥1,720199404
69510CYLINDER ASSY, FRONT DOOR LOCK, RH
main69510-20240i¥9,100199404
main69510-42010i¥9,100199504
69520CYLINDER ASSY, FRONT DOOR LOCK, LH
main69520-20230i¥8,900199404
main69520-42010i¥9,100199504
69550ACYLINDER ASSY, GLOVE COMPARTMENT DOOR LOCK
main69550-33020i¥11,600199404
69555COVER, KEY
main69555-17020i¥810199404-199608
69560CYLINDER ASSY, BACK DOOR LOCK
main69560-42010i¥9,100199404
69570CYLINDER ASSY, IGNITION SWITCH LOCK
main69570-42010i¥13,900199404
main69570-42020i¥12,000199504-199808
69573PAD, IGNITION SWITCH LOCK CYLINDER
main69573-12030i¥350199404-199503
main69573-42020i¥370199503
69759CSNAP, BACK DOOR LOCK CYLINDER
main69759-24080i¥200199404
69759RSNAP, FRONT DOOR LOCK CYLINDER
main69759-22080i¥190199404
RH-ORANGE
main69759-22090i¥190199404
LH-PINK
8121

12 parts on this diagram · 1 diagram in section
