Toyota RAV4FRONT FENDER APRON & DASH PANEL

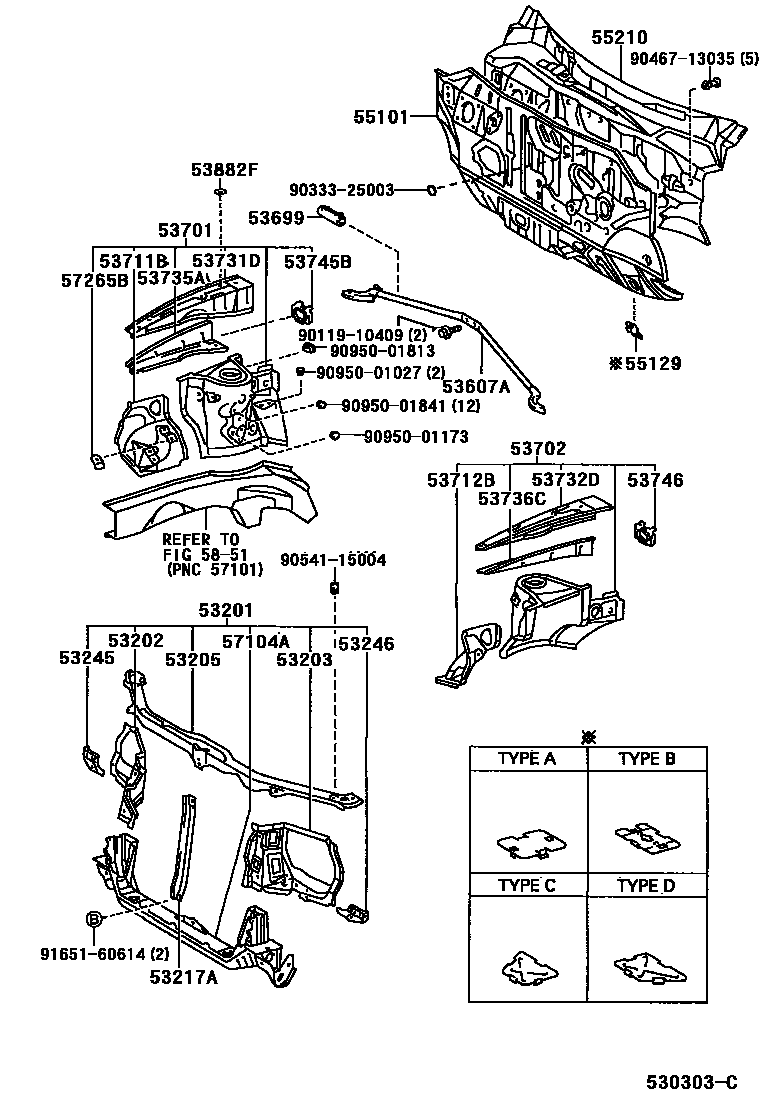

Parts diagram
53201SUPPORT SUB-ASSY, RADIATOR
main53201-42010i¥38,800199404-199608
sub53201-42011¥39,200
main53201-42011i¥39,200199608
53202SUPPORT SUB-ASSY, RADIATOR, RH
main53211-42010i¥3,000199404
sub53211-42020¥5,600
53203SUPPORT SUB-ASSY, RADIATOR, LH
main53212-42010i¥2,990199404-199608
sub53212-42011¥3,000
main53212-42011i¥3,000199608
sub53212-42020¥5,600
53205SUPPORT SUB-ASSY, RADIATOR, UPPER
main53205-42010i¥9,400199404-199608
sub53205-42011¥9,400
main53205-42011i¥9,400199608
53217ABRACE, HOOD LOCK SUPPORT
main53217-42010i¥1,660199404
53245BRACKET, HEADLAMP, RH
main53245-42010i¥750199404
53246BRACKET, HEADLAMP, LH
main53246-42010i¥620199404
53607ABRACE SUB-ASSY, FRONT SUSPENSION, UPPER CENTER
main53607-42010i¥7,600199608
53699PROTECTOR, FRONT SUSPENSION LOWER CENTER BRACE
main53699-42010i¥2,030199608
53701APRON SUB-ASSY, FRONT FENDER, RH
main53701-42010i¥25,700199404-199504
sub53701-42011¥25,700
main53701-42010i¥25,700199504-199604
sub53701-42011¥25,700
main53701-42011i¥25,700199504
53702APRON SUB-ASSY, FRONT FENDER, LH
main53702-42010i¥25,700199404-199507
sub53702-42011¥25,700
main53702-42011i¥25,700199507-199709
sub53702-42100¥25,700
main53702-42100i¥25,700199709
53711BAPRON, FRONT FENDER, FRONT RH
main53711-42010i¥2,770199404
53712BAPRON, FRONT FENDER, FRONT LH
main53712-42010i¥2,750199404
53731DMEMBER, FRONT APRON TO COWL SIDE, UPPER RH
main53731-42010i¥4,210199404
53732DMEMBER, FRONT APRON TO COWL SIDE, UPPER LH
main53732-42010i¥4,210199404
53735AMEMBER, FRONT APRON TO COWL SIDE, LOWER RH
main53735-42010i¥2,260199404
53736CMEMBER, FRONT APRON TO COWL SIDE, LOWER LH
main53736-42010i¥2,230199404
53745BREINFORCEMENT, FRONT FENDER APRON, REAR RH
main53745-42010i¥680199404
53746REINFORCEMENT, FRONT FENDER APRON, REAR LH
main53746-42010i¥710199404
53882FSEAL, FRONT FENDER
main53882-16030i¥60199404
55101PANEL SUB-ASSY, DASH
main55101-42010i¥28,200199404-199608
sub55101-42120¥28,300
main55101-42030i¥28,200199404-199608
sub55101-42140¥28,300
main55101-42080i199608-199706
sub55101-42130¥28,300
main55101-42090i¥28,200199608-199706
sub55101-42150¥28,300
main55101-42130i¥28,300199706-199808
sub55101-42131¥28,300
main55101-42131i¥28,300199808
main55101-42150i¥28,300199706-199808
sub55101-42151¥28,300
main55101-42151i¥28,300199808
55129COVER, DASH PANEL HOLE
main55129-12030i¥480199404
main55129-20010i¥300199404
main55129-30020i¥480199404
TYPE C (RH)
main55139-30040i¥480199404
TYPE D (LH)
55210INSULATOR ASSY, DASH PANEL
main55210-42010i¥14,600199404-199608
sub55210-42011¥14,600
main55210-42011i¥14,600199608-199709
sub55210-42012¥14,700
main55210-42012i¥14,700199709
57104AMEMBER SUB-ASSY, FRONT CROSS
main57104-42010i¥15,800199404
57265BBRACKET, ENGINE MOUNTING, RH
main57265-42010i¥460199404-199706
main57265-42011i¥470199706
5851
9011910409
main90119-10409¥110
9033325003
main90333-25003¥70
9046713035
main90467-13035¥160
9054115004
main90541-15004¥250
9095001027
main90950-01027¥160
9095001173
main90950-01173¥170
9095001813
main90950-01813¥110
9095001841
main90950-01841¥110
9165160614
main91651-60614¥70

35 parts on this diagram · 1 diagram in section
