Toyota RAV4CENTER STOP LAMP

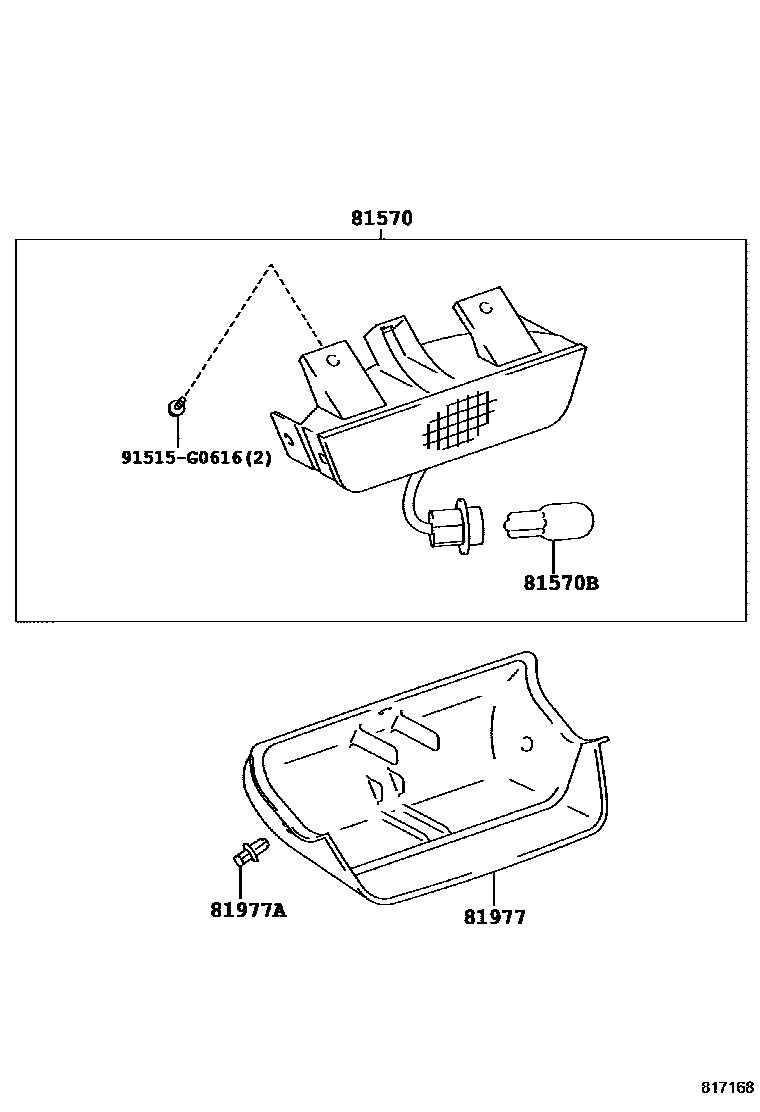

Parts diagram
81570LAMP ASSY, CENTER STOP
main81570-42010i¥8,900199404
main81570-42040i¥12,400199712
81570BBULB (FOR CENTER STOP LAMP)
main90981-11042i¥220199712
sub90981-13043¥220
main90981-11055i¥200199404
sub90981-11059¥200
81977COVER, CENTER STOP LAMP
main81977-42010-B0i199404-199709
BLUISH GRAY,TRIM1#
sub81977-42010¥1,950
main81977-42010-B1i199808-200005
SHADOW GRAY,TRIM1#,10,11
sub81977-42010¥1,950
main81977-42010-B1i199808-200005
SHADOW GRAY,TRIM10,11,12,19
sub81977-42010¥1,950
main81977-42010-B1i199709-200005
SHADOW GRAY,TRIM1#
sub81977-42010¥1,950
main81977-42010-B1i199709-199808
SHADOW GRAY,TRIM10,12
sub81977-42010¥1,950
main81977-42010-B1i199710-199808
SHADOW GRAY,TRIM10,11
sub81977-42010¥1,950
main81977-42010-B1i199709-200005
SHADOW GRAY,TRIM10,11,19
sub81977-42010¥1,950
81977ACLIP (FOR CENTER STOP LAMP)
main90467-07071-B3i199404-199709
GRAY,TRIM1#
sub90467-07071¥110
main90467-07071-B4i199709-200005
SHADOW GRAY,TRIM1#
sub90467-07071¥110
main90467-07071-B4i199709-199808
SHADOW GRAY,TRIM10,12
sub90467-07071¥110
main90467-07071-B4i199709-200005
SHADOW GRAY,TRIM10,11,19
sub90467-07071¥110
main90467-07071-B4i199712-200005
SHADOW GRAY,TRIM1#,10,11
sub90467-07071¥110
main90467-07071-B4i199808-200005
SHADOW GRAY,TRIM10,11,12
sub90467-07071¥110
91515G0616
main91515-G0616¥110

5 parts on this diagram · 2 diagrams in section
