Toyota RAV4WINDSHIELD WASHER

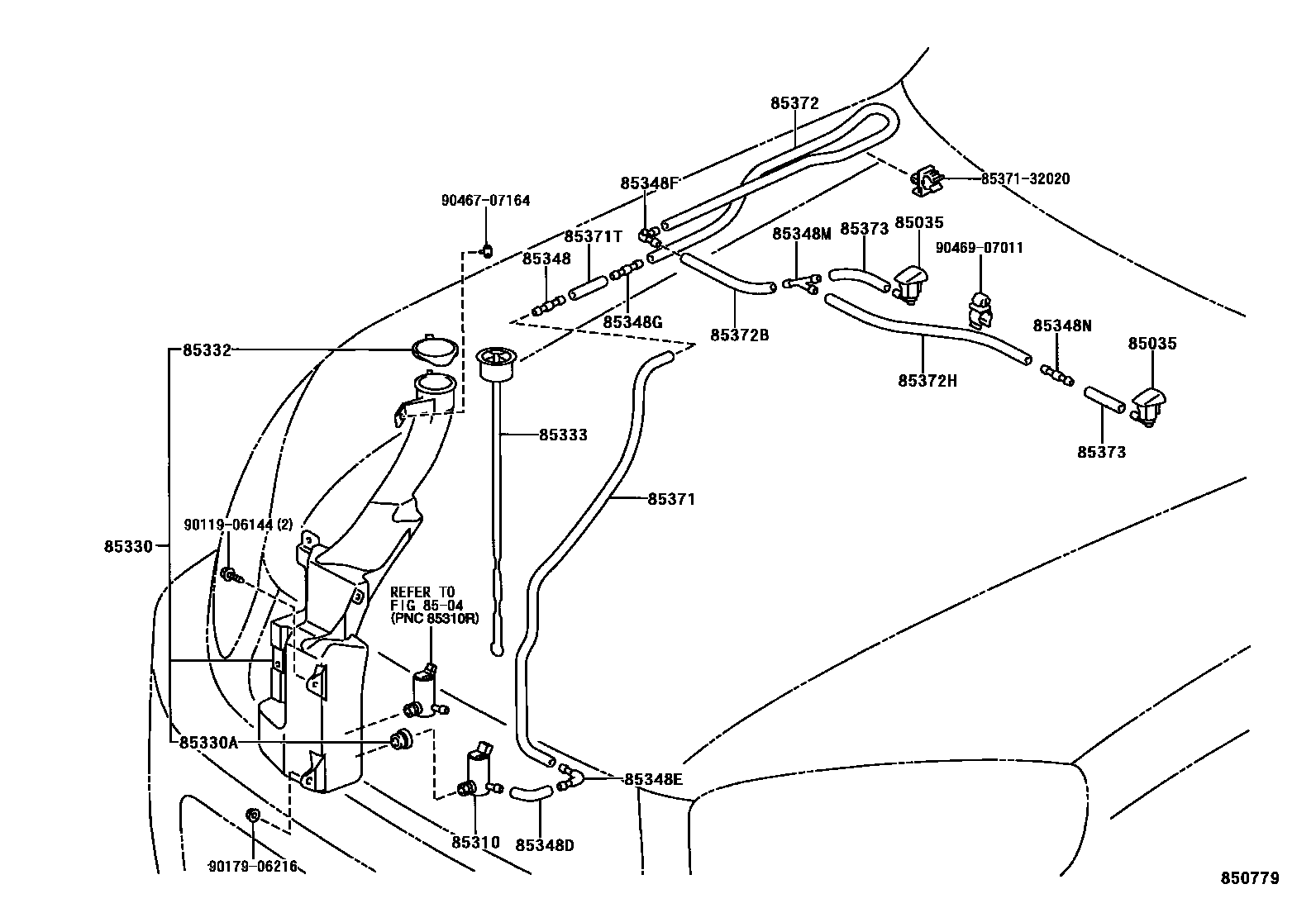

Parts diagram
85035NOZZLE SUB-ASSY, WASHER
main85381-42050i200005-200307
main85381-42050i200307-200511
main85381-42060i200005-200307
main85381-42060i200307-200511
8504
85310MOTOR AND PUMP ASSY, WINDSHIELD WASHER
main85330-10280i¥0200005-200307
main85330-21010i¥0200307
sub85330-0D100¥7,500
main85330-33020i200005-200307
main85330-60190i¥5,500200307
85330JAR ASSY, WINDSHIELD WASHER
main85315-42130i200005-200307
main85315-42140i200005-200307
COLD SPEC
main85315-42150i200005-200307
main85315-42170i200005-200307
W(HEADLAMP CLEANER)
main85315-42190i200307
main85355-42040i¥9,000200307
W(HEADLAMP CLEANER)
85330ABUSH, WINDSHIELD WASHER JAR
main85336-60300i¥0200307
main90099-32089i200005-200307
85332CAP, WINDSHIELD WASHER JAR
main85316-10270i¥300200005-200307
main85316-33050i200005-200307
main85386-60040i¥260200307
85333FILTER, WINDSHIELD WASHER JAR
main85312-42020i200005-200307
main85312-68010i200307
85348JOINT, WINDSHIELD WASHER HOSE, NO.1
main85349-89122i200005-200307
main85349-89122i200307
85348DJOINT, WINDSHIELD WASHER ELBOW, NO.1
main85355-14481i¥0200005-200307
main85355-16192i200005-200307
85348EJOINT, WINDSHIELD WASHER ELBOW, NO.2
main85355-20200i200005-200307
85348FJOINT, WINDSHIELD WASHER ELBOW, NO.3
main85375-42110i200005-200307
sub85375-60290¥140
main85375-42110i200307
sub85375-60290¥140
85348GJOINT, WINDSHIELD WASHER HOSE, NO.2
main85375-10260i¥120200307
main85375-10260i¥120200005-200307
85348MJOINT, WINDSHIELD WASHER HOSE, NO.3
main85348-14390i200005-200307
main85348-14390i200307
85348NJOINT, WINDSHIELD WASHER HOSE, NO.4
main85349-89122i200005-200307
85371HOSE, WINDSHIELD WASHER (FROM MOTOR TO JOINT)
main90099-33080i200404
L=1450(*H,L=690)
main90099-33080i200005-200307
L=1450(*H,L=850)
main90099-33080i200307-200403
L=1450(*H,L=850)
main90446-07001i200404
L=1800(*H,L=640)
main90446-07001i200005-200307
L=1800(*H,L=800)
main90446-07001i200307-200403
L=1800(*H,L=800)
85371THOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT)
main90099-33080i200005-200307
L=1450(*H,L=40)
main90099-33080i200307
L=1450(*H,L=40)
85372HOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.1
main90099-33080i200307
L=1450(*H,L=950)
main90099-33080i200005-200307
L=1450(*H,L=950)
85372BHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.2
main90099-33080i200005-200307
L=1450(*H,L=250)
main90099-33080i200307
L=1450(*H,L=250)
main90446-07001i200005-200307
L=1800(*H,L=250)
85372HHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.3
main90446-07001i200005-200307
L=1800(*H,L=610)
85373HOSE, WINDSHIELD WASHER (FROM JOINT TO NOZZLE)
main90099-33080i200005-200307
L=1450(*H,L=40)
main90099-33080i200005-200307
L=1450(*H,L=170)
main90099-33080i200005-200307
L=1450(*H,L=660)
main90099-33080i200307
L=1450(*H,L=170)
main90099-33080i200307
L=1450(*H,L=170),LH,RH
8537132020HOSE, WINDSHIELD WASHER (FROM MOTOR TO JOINT)
main85371-32020¥210
9011906144
main90119-06144¥80
9017906216
main90179-06216¥130
9046707164
main90467-07164¥120
9046907011
main90469-07011¥110

25 parts on this diagram · 5 diagrams in section
