Toyota RAV4VACUUM PIPING

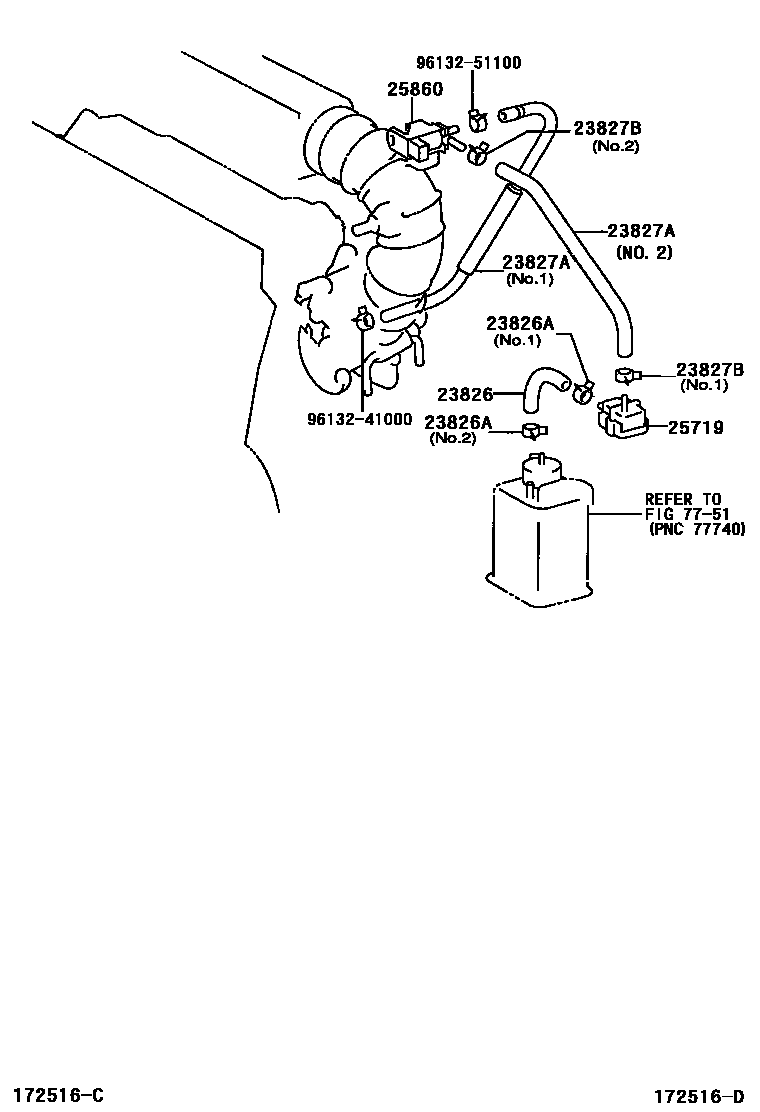

Parts diagram
23826HOSE, FUEL VAPOR FEED, NO.1
main23826-22090i¥620200005-200307
main23826-22090i¥620200307
main23826-28020i¥1,030200005-200307
main23826-28020i¥1,030200307
23826ACLIP(FOR FUEL VAPOR FEED HOSE, NO.1)
main90467-12056i¥70200307
NO.1
main90467-12056i¥70200005-200307
NO.1
main96132-41100i¥160200005-200307
NO.2
sub96132-51100¥120
main96132-51100i¥120200307
NO.2
23827AHOSE, FUEL VAPOR FEED, NO.2
main23827-22050i¥460200005-200104
main23827-28040i¥1,300200307
NO.1
main23827-28040i¥1,300200005-200307
NO.1
main23827-28060i¥680200005-200307
NO.2
main23827-28060i¥680200307-200310
NO.2
main23827-28180i¥910200310
NO.2
main23827-28180i¥910200307-200310
NO.2
main23827-28190i¥1,020200307
NO.1
23827BCLIP(FOR FUEL VAPOR FEED HOSE, NO.2)
main90467-12056i¥70200307
NO.1
main90467-12056i¥70200005-200307
NO.1
main96132-41100i¥160200005-200307
NO.2
sub96132-51100¥120
main96132-51100i¥120200307
NO.2
25719TANK, VACUUM SURGE
main25719-62040i¥1,410200307
main25719-62040i¥1,410200005-200307
25860VALVE ASSY, VACUUM SWITCHING, NO.1
main25860-22070i¥5,700200005-200307
main25860-22070i¥5,700200307
main25860-27010i¥5,300200105-200307
main25860-27010i¥5,300200307
main25860-28040i¥5,700200307
main25860-28040i¥5,700200005-200307
main25860-28060i¥5,700200307
7751
9613241000
main96132-41000¥80
9613251100
main96132-51100¥120

9 parts on this diagram · 4 diagrams in section
