Toyota RAV4FRONT FLOOR PANEL & FRONT FLOOR MEMBER

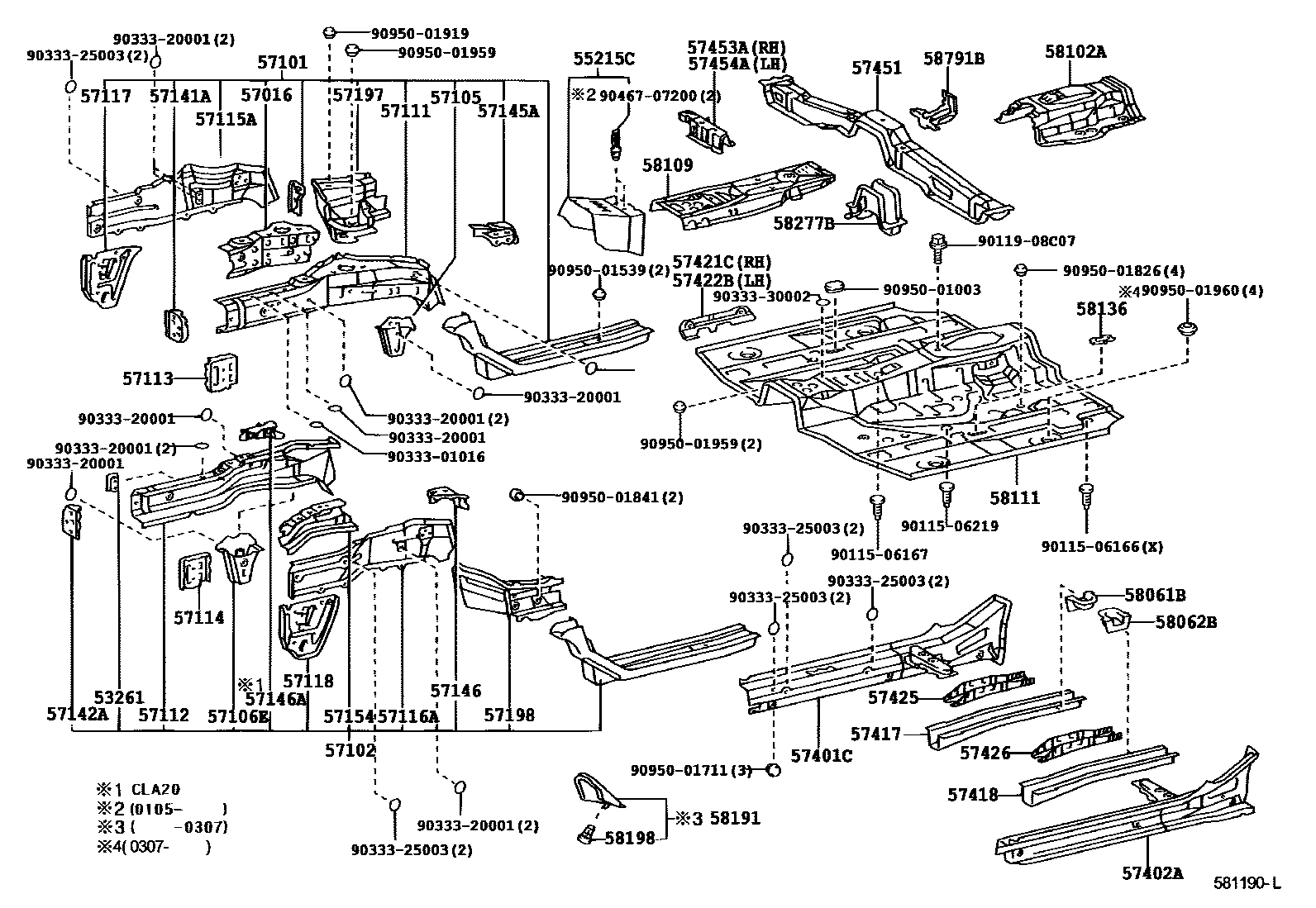

Parts diagram
53261BRACKET, RADIATOR RESERVE TANK MOUNTING
main53261-42010i¥580200307
main53261-42010i¥580200005-200307
55215CPAD, DASH PANEL INSULATOR, NO.3
main55215-42020i¥1,810200005-200307
main55215-42020i¥1,810200307
57016REINFORCEMENT SUB-ASSY, FRONT SIDE MEMBER, RH
main57016-42040i¥6,100200005-200307
main57016-42040i¥6,100200307
57101MEMBER SUB-ASSY, FRONT SIDE, RH
main57101-42070i¥63,200200005-200307
main57101-42080i¥63,200200005-200307
sub57101-42100¥63,300
main57101-42090i¥63,300200307-200511
main57101-42100i¥63,300200307-200511
57102MEMBER SUB-ASSY, FRONT SIDE, LH
main57102-42070i¥63,300200307-200511
main57102-42070i¥63,300200005-200307
main57102-42080i¥63,300200105-200307
main57102-42080i¥63,300200307-200511
57105BRACKET SUB-ASSY, FRONT SUSPENSION MEMBER MOUNTING, FRONT RH
main57105-42030i¥6,700200005-200307
main57105-42030i¥6,700200307
57106EBRACKET SUB-ASSY, FRONT SUSPENSION MEMBER MOUNTING, FRONT LH
main57106-42020i¥6,700200005-200307
main57106-42020i¥6,700200307
57111MEMBER, FRONT SIDE, RH
main57111-42050i¥14,900200005-200307
main57111-42050i¥14,900200307
57112MEMBER, FRONT SIDE, LH
main57112-42050i¥14,900200005-200307
main57112-42050i¥14,900200307
57113EXTENSION, FRONT SIDE MEMBER, RH
main57113-42040i¥2,120200005-200307
main57113-42040i¥2,120200307
57114EXTENSION, FRONT SIDE MEMBER, LH
main57114-42040i¥2,120200307
main57114-42040i¥2,120200005-200307
57115APLATE, FRONT SIDE MEMBER, OUTER RH
main57115-20200i¥10,000200307
main57115-42900i¥9,900200005-200307
57116APLATE, FRONT SIDE MEMBER, OUTER LH
main57116-32900i¥9,100200005-200307
main57116-32900i¥9,100200307
57117PLATE SUB-ASSY, FRONT SIDE MEMBER, FRONT RH
main57117-42020i¥3,340200005-200307
main57117-42030i¥3,420200307
57118PLATE SUB-ASSY, FRONT SIDE MEMBER, FRONT LH
main57118-42020i¥3,280200005-200307
main57118-42020i¥3,280200307
57141ASUPPORT, FRONT BUMPER ARM, RH
main57141-42010i¥1,480200005-200307
main57141-42010i¥1,480200307
57142ASUPPORT, FRONT BUMPER ARM, LH
main57142-42010i¥1,610200005-200307
main57142-42010i¥1,610200307
57145AREINFORCEMENT, FRONT SIDE MEMBER, REAR RH
main57145-42020i¥1,400200005-200307
main57145-42020i¥1,400200307
57146PLATE, FRONT SIDE MEMBER, CENTER LH
main57146-42020i¥1,400200005-200307
main57146-42020i¥1,400200307
57146AREINFORCEMENT, FRONT SIDE MEMBER, REAR LH
main57146-12020i¥600200105-200307
main57146-12020i¥600200307
57154REINFORCEMENT, FRONT SIDE MEMBER, NO.2 LH
main57017-42020i¥5,800200005-200307
main57017-42020i¥5,800200307
57197BOX, TORQUE, FRONT RH
main57077-42010i¥10,700200005-200307
main57077-42010i¥10,700200307
57198BOX, TORQUE, FRONT LH
main57078-42010i¥10,700200005-200307
main57078-42010i¥10,700200307
57401CMEMBER SUB-ASSY, FLOOR SIDE, INNER RH
main57401-42090i¥28,700200005-200307
main57401-42100i¥22,200200307-200511
main57401-42100i¥22,200200005-200307
main57401-42110i¥31,000200307-200511
57402AMEMBER SUB-ASSY, FLOOR SIDE, INNER LH
main57402-42090i¥28,700200005-200307
main57402-42100i¥22,200200005-200307
main57402-42100i¥22,200200307-200511
main57402-42110i¥31,000200307-200511
57417REINFORCEMENT, FRONT FLOOR UNDER, RH
main57417-42030i¥7,000200005-200307
main57417-42030i¥7,000200307
57418REINFORCEMENT, FRONT FLOOR UNDER, LH
main57417-42030i¥7,000200005-200307
main57417-42030i¥7,000200307
57421CPLATE, FLOOR SIDE RAIL, RH
main57421-42020i¥1,030200005-200307
main57421-42020i¥1,030200307
57422BPLATE, FLOOR SIDE RAIL, LH
main57422-42020i¥1,030200005-200307
main57422-42020i¥1,030200307
57425REINFORCEMENT, FRONT FLOOR, NO.2 RH
main57425-42030i¥2,910200005-200307
main57425-42030i¥2,910200307
57426REINFORCEMENT, FRONT FLOOR, NO.2 LH
main57425-42030i¥2,910200005-200307
main57425-42030i¥2,910200307
57451MEMBER, FRONT FLOOR CROSS
main57451-42040i¥10,600200005-200307
main57451-42040i¥10,600200307
57453AREINFORCEMENT, FRONT FLOOR CROSSMEMBER, RH
main57453-42010i¥2,100200005-200307
main57453-42020i¥3,880200307
57454AREINFORCEMENT, FRONT FLOOR CROSSMEMBER, LH
main57454-42010i¥2,110200005-200307
main57454-42020i¥3,570200307
58061BBRACKET SUB-ASSY, FUEL TANK MOUNTING, RH
main58061-42010i¥1,350200005-200307
main58061-42020i¥1,350200005-200307
main58061-42020i¥1,350200307
main58061-42030i¥3,780200307
58062BBRACKET SUB-ASSY, FUEL TANK MOUNTING, LH
main58061-42010i¥1,350200005-200307
main58062-42010i¥1,390200005-200307
main58062-42010i¥1,390200307
main58062-42020i¥3,780200307
58102AREINFORCEMENT SUB-ASSY, FRONT FLOOR
main58102-42050i¥10,700200005-200307
sub58102-42051¥10,700
main58102-42060i¥10,700200005-200307
sub58102-42061¥10,700
main58102-42070i¥10,700200307
main58102-42080i¥10,700200307
58109BRACKET SUB-ASSY, INSTRUMENT PANEL BRACE MOUNTING
main58109-42040i¥10,600200005-200307
main58109-42040i¥10,600200307
58111PAN, FRONT FLOOR
main58111-42909i¥44,700200005-200307
sub58111-42121¥44,700
main58111-42912i¥44,700200005-200307
sub58111-42111¥44,700
main58111-42915i¥44,800200307
main58111-42916i¥44,800200307
58136COVER, FRONT FLOOR HOLE
main58136-51010i¥160200005-200307
main58136-51010i¥160200307
58191FOOTREST, FRONT FLOOR
main58191-42030i¥3,090200005-200307
main58192-42030i¥2,650200005-200307
58198CLIP, FOOTREST
main58198-20210i¥250200005-200307
58277BREINFORCEMENT, DRIVE SHAFT CENTER SUPPORT
main58209-42020i¥6,600200005-200307
main58209-42021i¥6,700200307
58791BCARRIER, JACK
main58791-42040i¥1,450200005-200307
main58791-42040i¥1,450200307
9011506166
main90115-06166¥90
9011506167
main90115-06167¥70
9011506219
main90115-06219¥80
9011908C07
main90119-08C07¥130
9033301016
main90333-01016¥190
9033320001
main90333-20001¥70
9033325003
main90333-25003¥70
9033330002
main90333-30002¥70
9046707200
main90467-07200¥170
9095001003
main90950-01003¥240
9095001539
main90950-01539¥110
9095001711
main90950-01711¥100
9095001826
main90950-01826¥110
9095001841
main90950-01841¥110
9095001919
main90950-01919¥100
9095001959
main90950-01959¥120

60 parts on this diagram · 4 diagrams in section
