Toyota RAV4 (SFTM)REAR WASHER

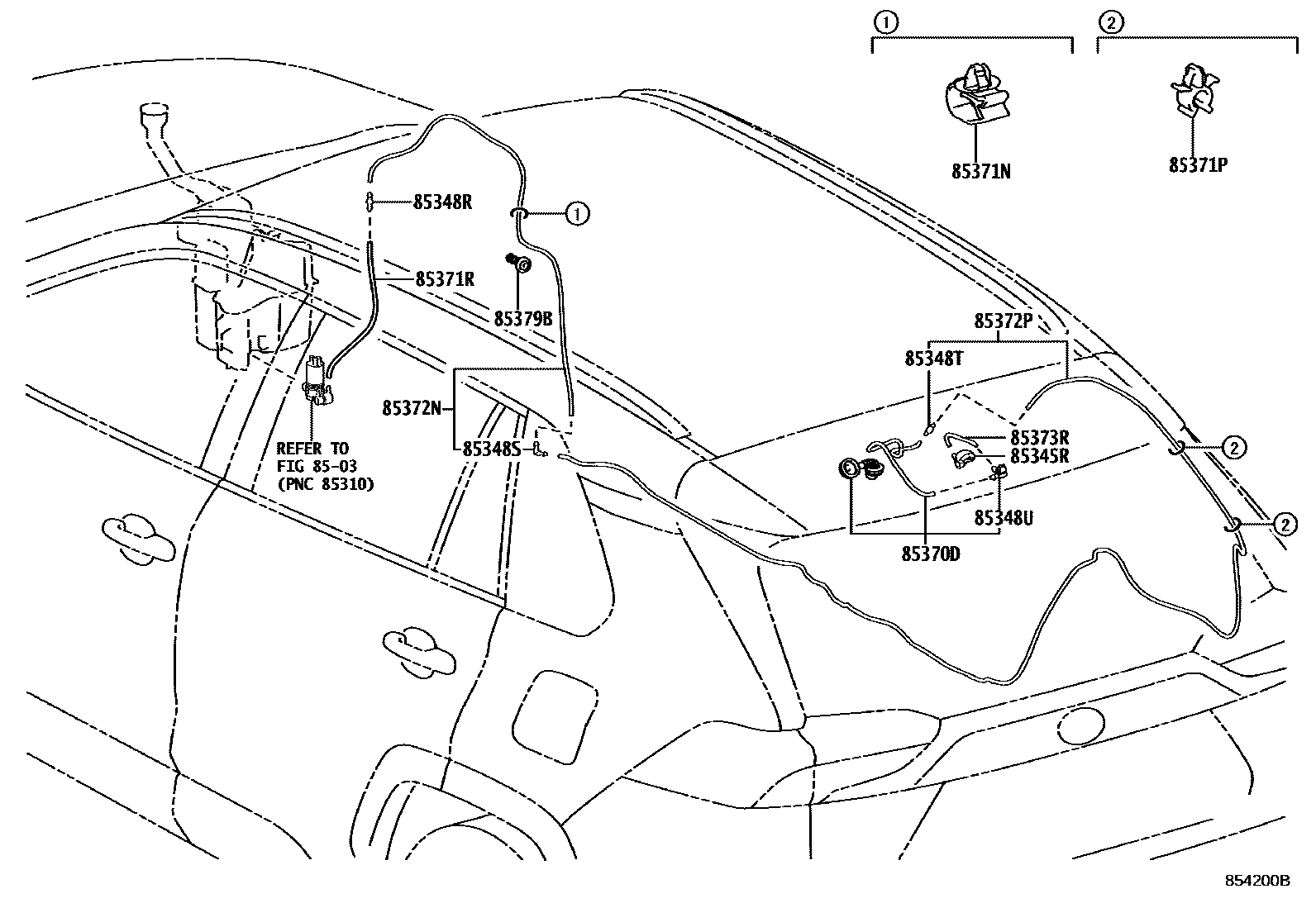

Parts diagram
8503
85345RNOZZLE, REAR WASHER
main85391-42030i201911-202409
85348RJOINT, REAR WASHER HOSE, NO.1
main85375-05050i¥220201911-202409
85348SJOINT, REAR WASHER ELBOW, NO.1
main85376-0R260i201911-202409
85348TJOINT, REAR WASHER HOSE, NO.2
main85375-05050i¥220201911-202409
85348UJOINT, REAR WASHER HOSE, NO.3
main85375-0R320i¥220201911-202409
85370DHOSE ASSY, REAR WASHER, NO.1
main85370-0R320i201911-202409
85371NCLAMP, REAR WASHER HOSE
main82711-16790i¥120201911-202409
85371PCLAMP, REAR WASHER HOSE, NO.2
main90469-07011i¥110202304-202409
(J)
main90469-07011i¥110201911-202303
main90469-C0014i202304-202409
(L)
85371RHOSE, REAR WASHER (FROM MOTOR TO JOINT)
main90069-46102i201911-202409
*H,L=380
85372NHOSE, REAR WASHER (FROM JOINT TO JOINT), NO.1
main90069-46099i201911-202409
L=1300
85372PHOSE, REAR WASHER (FROM JOINT TO JOINT), NO.2
main90069-46098i201911-202409
L=3900
85373RHOSE, REAR WASHER (FROM JOINT TO NOZZLE)
main90068-33362i201911-202409
L=125
85379BGROMMET, WASHER, A
main85379-0R260i201911-202409

14 parts on this diagram · 1 diagram in section
