Toyota RAV4 PHEVFRONT AXLE HUB

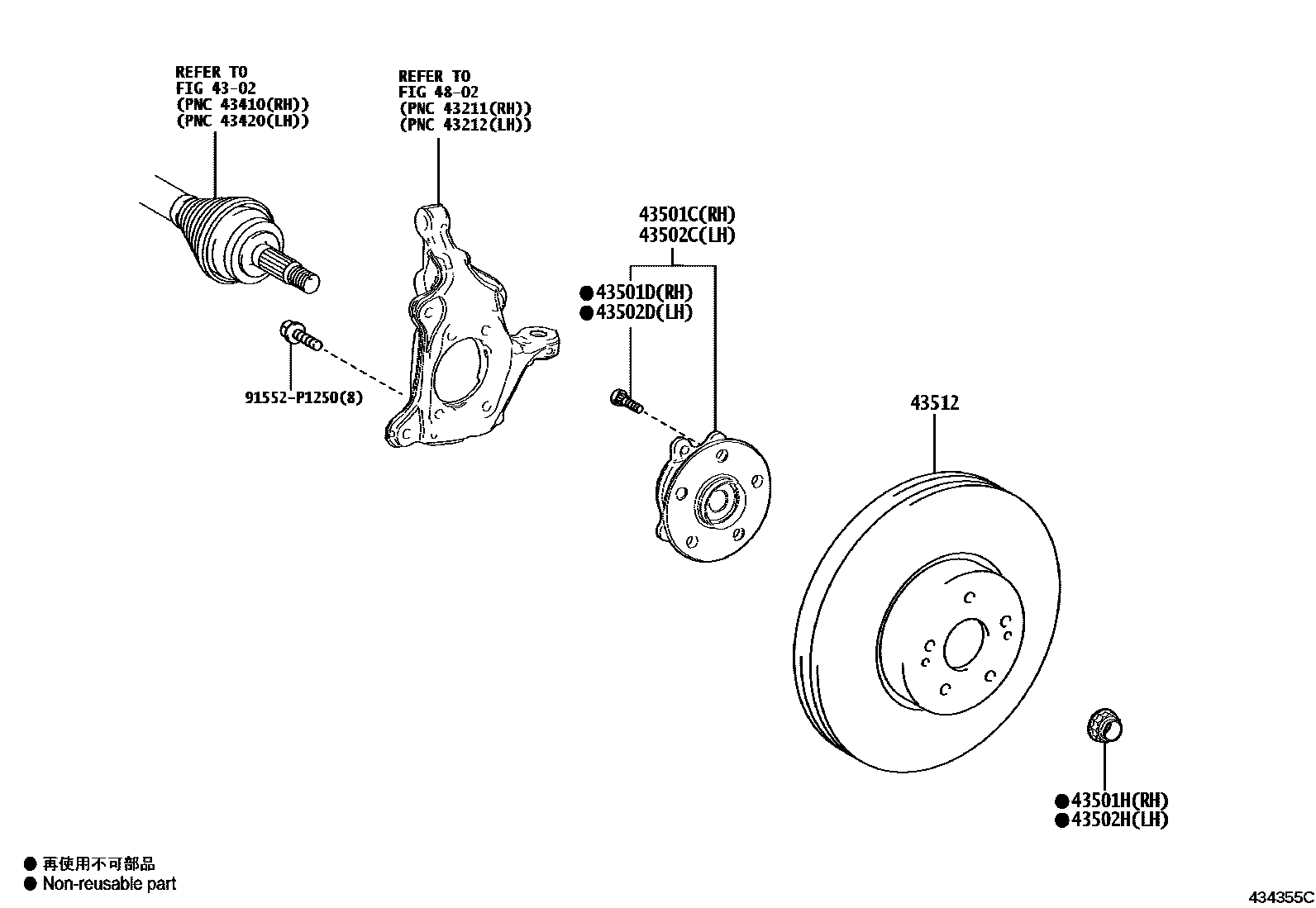

Parts diagram
4302
43501CHUB SUB-ASSY, FRONT AXLE, RH
main43550-42030i¥13,600202210-202310
main43550-42030i¥13,600202310
main43550-42030i¥13,600202006-202210
43501DBOLT, HUB (FOR FRONT AXLE RH)
main90942-02049i¥240202006-202210
main90942-02049i¥240202210-202310
main90942-02049i¥240202310
43501HNUT (FOR FRONT AXLE SHAFT RH)
main90177-22001i¥220202006-202210
main90177-22001i¥220202210-202310
main90177-22001i¥220202310
43502CHUB SUB-ASSY, FRONT AXLE, LH
main43550-42030i¥13,600202310
main43550-42030i¥13,600202006-202210
main43550-42030i¥13,600202210-202310
43502DBOLT, HUB (FOR FRONT AXLE LH)
main90942-02049i¥240202210-202310
main90942-02049i¥240202310
main90942-02049i¥240202006-202210
43502HNUT (FOR FRONT AXLE SHAFT LH)
main90177-22001i¥220202310
main90177-22001i¥220202006-202210
main90177-22001i¥220202210-202310
43512DISC, FRONT
main43512-42070i¥10,400202112-202210
main43512-42070i¥10,400202210-202310
main43512-42070i¥10,400202310
main43512-48140i¥11,500202006-202112
4802
91552P1250
main91552-P1250¥190

10 parts on this diagram · 1 diagram in section
