Toyota RAV4 PHEVMANIFOLD

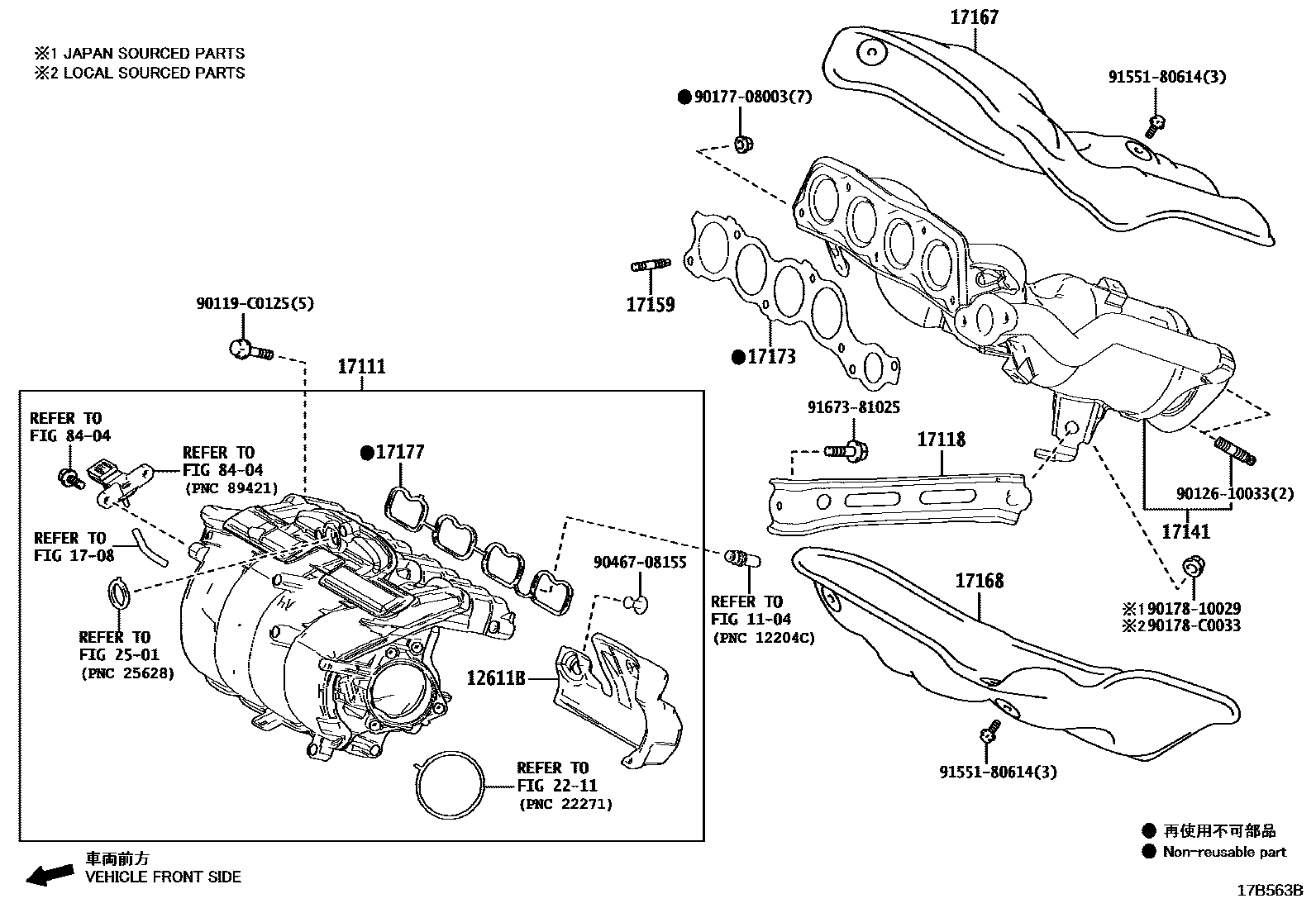

Parts diagram
1104
12611BCOVER, ENGINE, NO.1
main12613-25020i¥1,700202104-202108
main12613-F0030i202108-202304
main12613-F0030i202304
1708
17111MANIFOLD, INTAKE
main17120-25020i¥26,500202104-202108
main17120-F0090i202108-202304
main17120-F0090i202304
17118STAY, MANIFOLD
main17118-25030i¥1,540202104-202304
(J)
main17118-25030i¥1,540202304
(J)
main17118-F0060i202304
(L)
main17118-F0060i202104-202304
(L)
17141MANIFOLD, EXHAUST
main17141-F0080i202104-202304
main17141-F0200i202304-202409
main17141-F0420i202409
17159BOLT, STUD(FOR MANIFOLD TO CYLINDER HEAD)
main90126-C0010i202104-202304
main90126-C0010i202304
17167INSULATOR, EXHAUST MANIFOLD HEAT, NO.1
main17167-F0020i202104-202304
main17167-F0030i202304
17168INSULATOR, EXHAUST MANIFOLD HEAT, NO.2
main17168-F0020i202104-202304
main17168-F0020i202304
17173GASKET, EXHAUST MANIFOLD TO HEAD
main17173-25020i¥1,060202104-202304
(J)
main17173-25020i¥1,060202304
(J)
main17173-F0030i202304
(L)
main17173-F0030i202104-202304
(L)
17177GASKET, INTAKE MANIFOLD TO HEAD, NO.1
main17171-25010i¥820202304
main17171-25010i¥820202104-202304
2211
2501
8404
90119C0125
9012610033
main90126-10033¥440
9017708003
main90177-08003¥80
9017810029
main90178-10029¥100
90178C0033
9046708155
main90467-08155¥110
9155180614
main91551-80614¥60
9167381025
main91673-81025¥120

22 parts on this diagram · 2 diagrams in section
