Toyota RAV4 (NAP)STEERING COLUMN & SHAFT

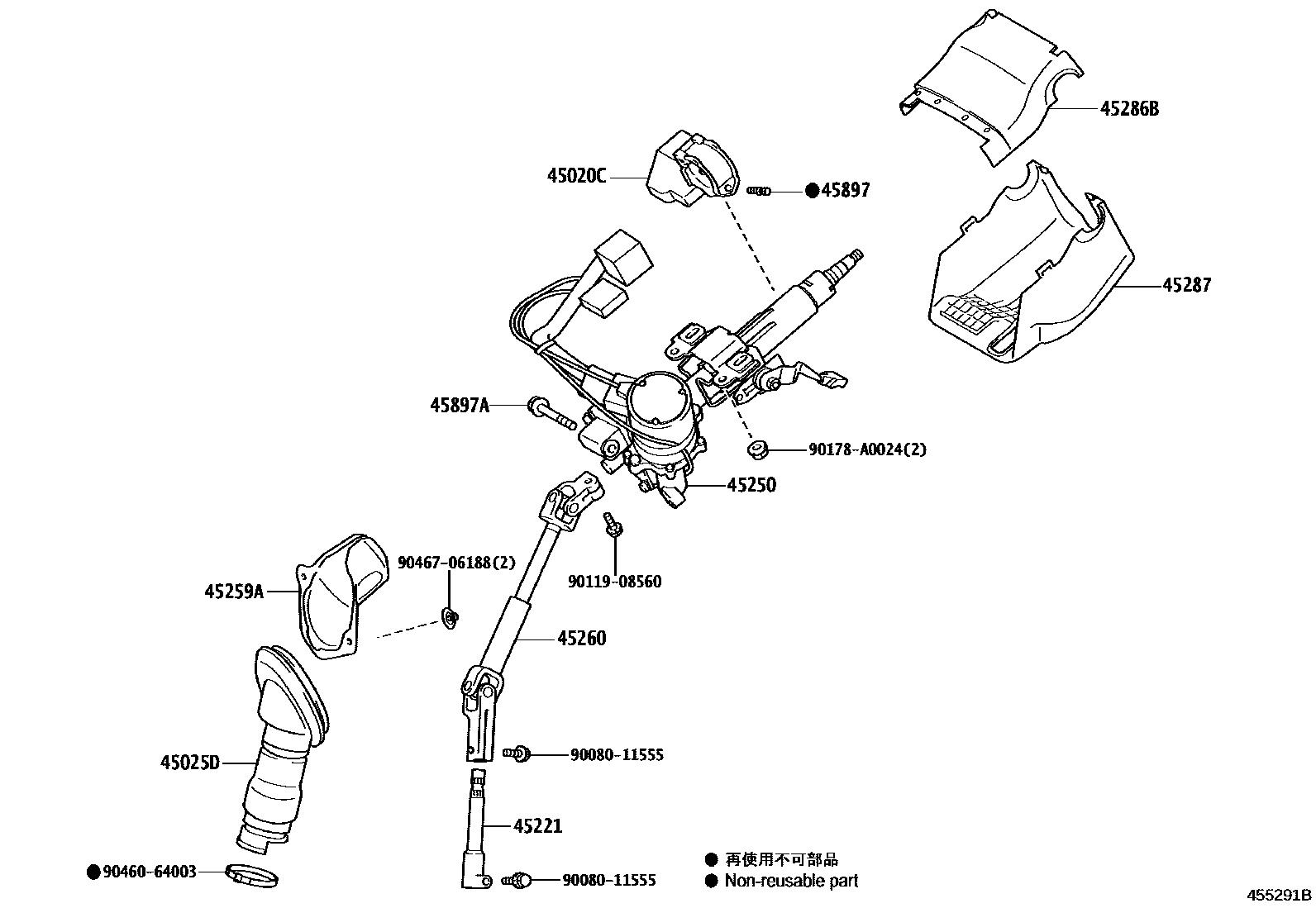

Parts diagram
45020CACTUATOR ASSY, STEERING LOCK(W/ECU)
main45020-02330i200811-201301
45025DCOVER SUB-ASSY, STEERING COLUMN HOLE, NO.1
main45025-0R020i201212-201301
main45025-42080i200811-201212
45221SHAFT, STEERING INTERMEDIATE
main45221-42070i¥12,800200811
sub45221-42071¥12,800
45250COLUMN ASSY, STEERING
main45250-42290i200811-200909
sub45250-42291¥104,000
main45250-42291i¥104,000200910
main45250-42300i200811-200909
main45250-42301i200910
45259ASHEET, COLUMN HOLE COVER SILENCER
main45259-0R010i200811
45260SHAFT ASSY, STEERING INTERMEDIATE, NO.2
main45260-42090i¥16,800200811
45286BCOVER, STEERING COLUMN, UPR
main45286-0R010-B0i200811-201301
DK.GRAY,TRIM1#
main45286-0R010-B0i200811-201301
DK.GRAY,TRIM1#,4#
45287COVER, STEERING COLUMN, LWR
main45287-0R010-B0i200811-201301
DK.GRAY,TRIM1#,4#
main45287-0R020-B0i200811-201301
DK.GRAY,TRIM1#
main45287-0R020-B0i200811-201301
DK.GRAY,TRIM1#,4#
45897BOLT, STEERING LOCK SET
main45897-12020i¥210200811
45897ABOLT, TILT STEERING PAWL SET
main45897-42010i¥540200811
9008011555
9011908560
main90119-08560¥110
90178A0024
9046064003
main90460-64003¥270
9046706188
main90467-06188¥160

15 parts on this diagram · 2 diagrams in section
