Toyota RAV4 (NAP)HEADLAMP

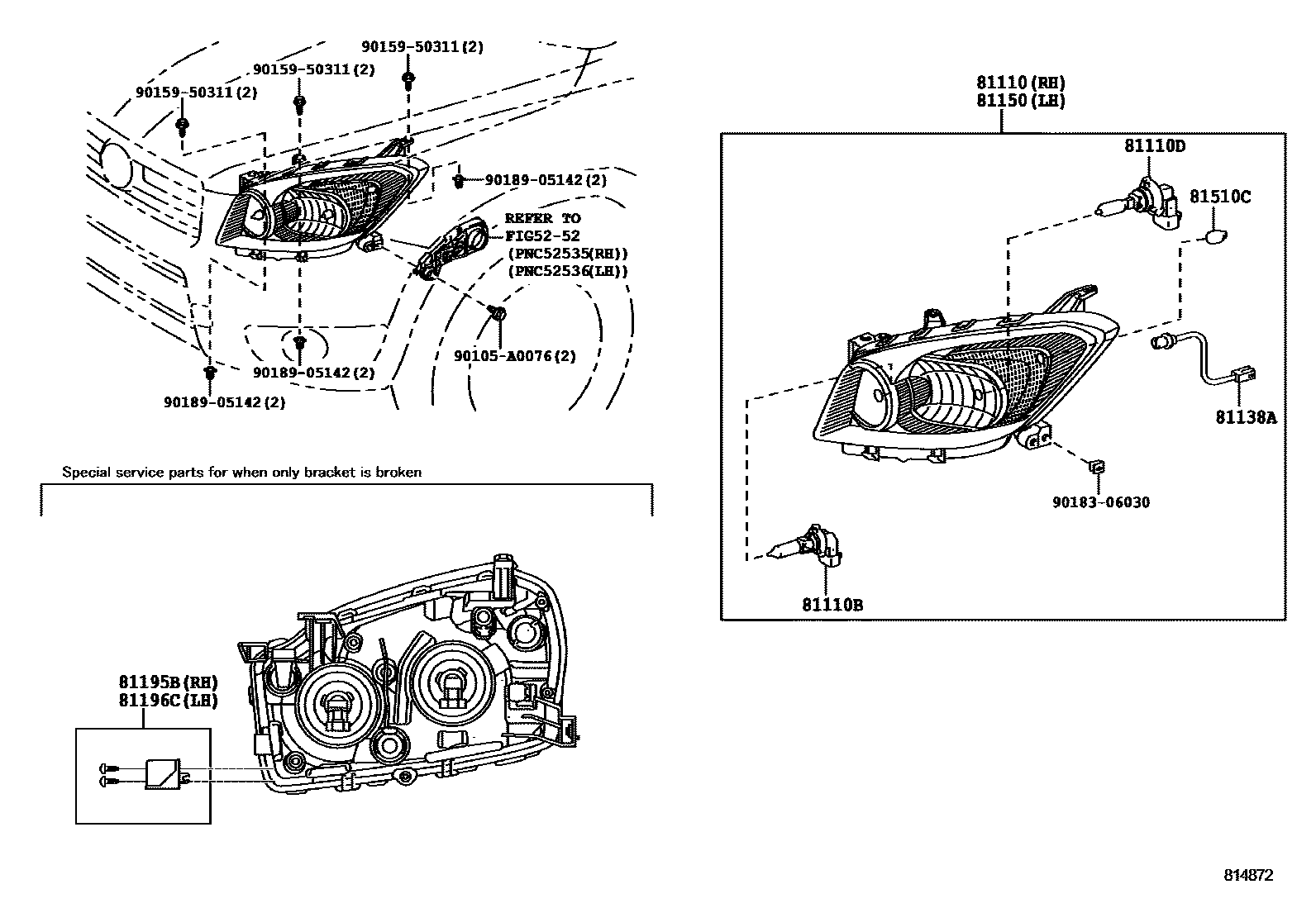

Parts diagram
81110HEADLAMP ASSY, RH
main81110-0R010i200811
main81110-0R020i200811
81110BBULB(FOR HEADLAMP, NO.1)
main90981-13046i¥2,000200811
12V65W(SAE),60W(ECE)
81110DBULB(FOR HEADLAMP, NO.2)
main90981-13047i¥2,000200811
12V 51W,HALOGEN
81138ASOCKET & WIRE, HEADLAMP
main81125-0R020i200811
81150HEADLAMP ASSY, LH
main81150-0R010i200811
main81150-0R020i200811
81195BRETAINER, RH HEADLAMP PROTECTOR, LOWER RH
main81195-42020i¥560200811
81196CRETAINER, LH HEADLAMP PROTECTOR, LOWER LH
main81196-42020i¥560200811
81510CBULB (FOR FRONT TURN SIGNAL LAMP)
main90981-13044i¥230200811
12V 21/5W
90105A0076
main90105-A0076¥60
9015950311
main90159-50311¥70
9018306030
main90183-06030¥70
9018905142
main90189-05142¥70

12 parts on this diagram · 1 diagram in section
