Toyota RAV4 (JPP)REAR WASHER

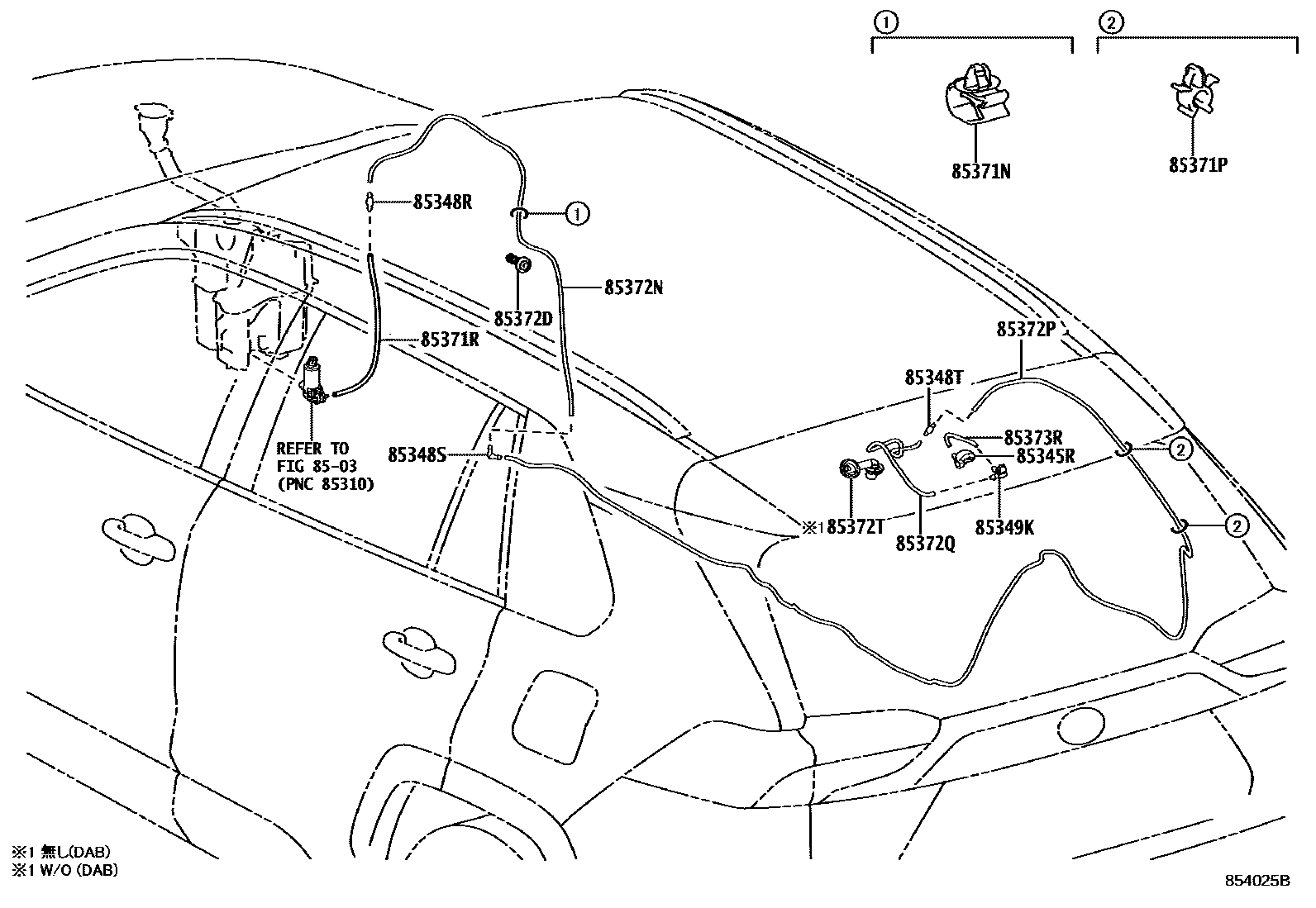

Parts diagram
8503
85345RNOZZLE, REAR WASHER
main85391-42030i201811-202310
85348RJOINT, REAR WASHER HOSE, NO.1
main85375-10260i¥120201811-202310
85348SJOINT, REAR WASHER ELBOW, NO.1
main85355-20200i201811-202310
85348TJOINT, REAR WASHER HOSE, NO.2
main85375-10260i¥120201811-202310
85349KJOINT, REAR WASHER ELBOW, NO.2
main85375-60290i¥140201811-202310
85371NCLAMP, REAR WASHER HOSE
main82711-16790i¥120201811-202310
85371PCLAMP, REAR WASHER HOSE, NO.2
main90469-07011i¥110201811-202310
85371RHOSE, REAR WASHER (FROM MOTOR TO JOINT)
main90099-62092i¥0201811-202310
L=400
85372DGROMMET, REAR WASHER HOSE
main85379-12850i¥0201811-202310
85372NHOSE, REAR WASHER (FROM JOINT TO JOINT), NO.1
main90099-62187i201811-202310
L=1300
main90099-62187i201811-202210
L=1300,AUDIO-6SPEAKER 7INCH DVD
85372PHOSE, REAR WASHER (FROM JOINT TO JOINT), NO.2
main90099-62121i201811-202309
L=5000(*H,L=3900)
main90099-62121i201811-202209
L=5000(*H,L=3900),AUDIO-6SPEAKER 7INCH DVD
85372QHOSE, REAR WASHER (FROM JOINT TO JOINT), NO.3
main90099-62180i201811-202310
L=480
main90099-62180i201811-202210
L=480,AUDIO-6SPEAKER 7INCH DVD
85372TGROMMET, WASHER
main85373-42030i¥440201811-202310
85373RHOSE, REAR WASHER (FROM JOINT TO NOZZLE)
main90099-62128i¥200201811-202310
L=125
main90099-62128i¥200201811-202210
L=125,AUDIO-6SPEAKER 7INCH DVD

15 parts on this diagram · 1 diagram in section
