Toyota RAV4 (JPP)HOOD & FRONT FENDER

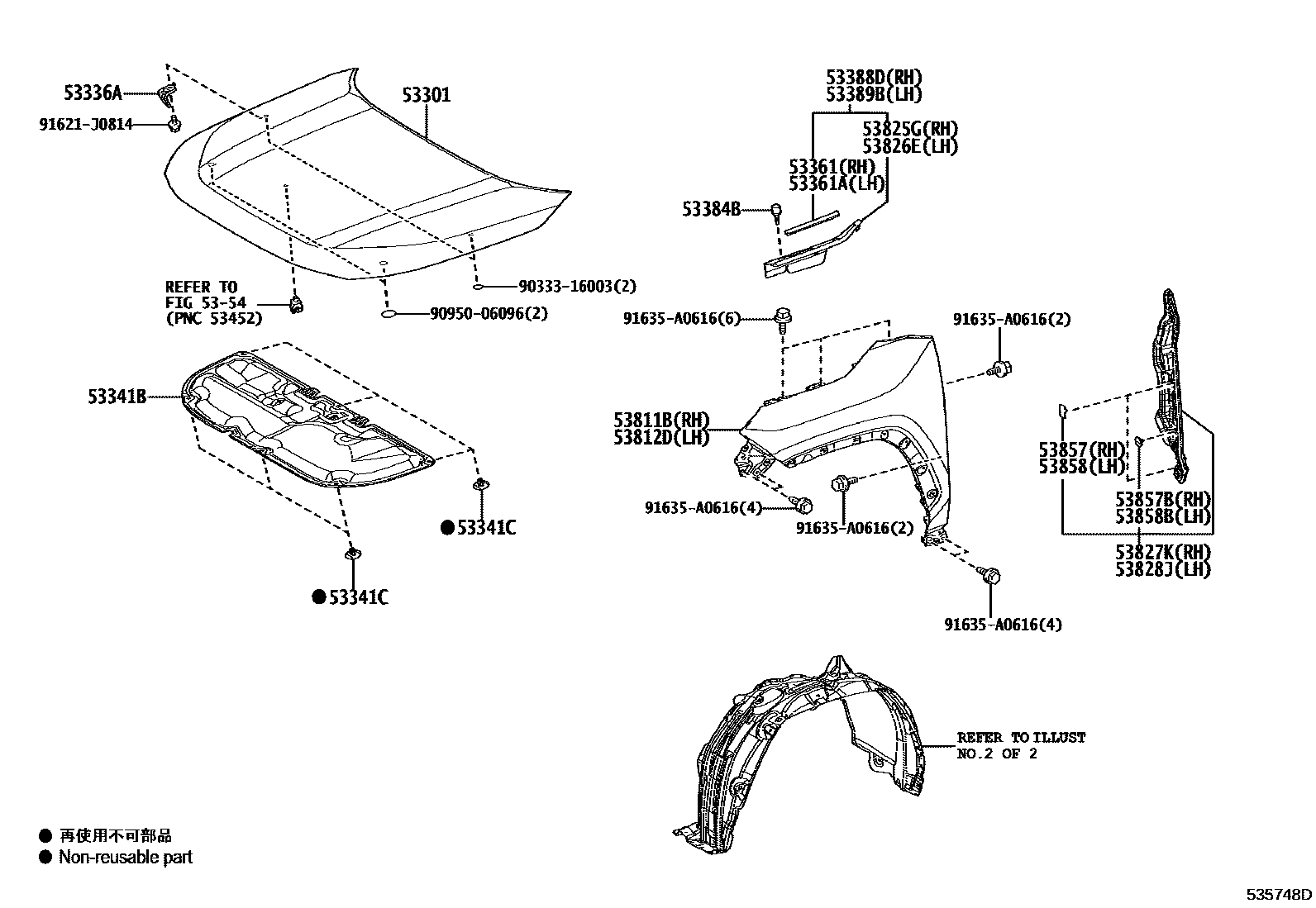

Parts diagram
53301HOOD SUB-ASSY
main53301-0R110i201910-202203
sub53301-42150¥61,400
main53301-42150i¥61,400201811-202410
53336ABRACKET, HOOD STAY
main53336-42010i¥280201811-202410
53341BINSULATOR, HOOD
main53341-0R090i201910-202203
main53341-42100i¥7,600201811-202410
53341CCLIP(FOR HOOD INSULATOR)
main90467-09050i¥120201811-202410
53361WEATHERSTRIP, HOOD
main53361-42020i¥210201811-202410
53361AWEATHERSTRIP, HOOD
main53361-42020i¥210201811-202410
53384BCUSHION, HOOD, CENTER
main53384-22070i¥210201811-202410
53388DSEAL, HOOD TO FRONT FENDER, RH
main53388-42040i¥1,360201811-202410
53389BSEAL, HOOD TO FRONT FENDER, LH
main53389-42060i¥1,360201811-202410
5354
53811BPANEL, FRONT FENDER, RH
main53811-0R160i201910-202203
sub53811-42330¥38,800
main53811-42330i¥38,800201811-202410
53812DPANEL, FRONT FENDER, LH
main53812-0R140i201910-202203
sub53812-42360¥38,800
main53812-42360i¥38,800201811-202410
53825GPROTECTOR, FRONT FENDER, UPPER RH
main53825-42050i¥1,300201811-202410
53826EPROTECTOR, FRONT FENDER, UPPER LH
main53826-42030i¥1,300201811-202410
53827KPROTECTOR, FRONT FENDER SIDE PANEL, RH
main53827-0R080i201910-202203
main53827-42060i¥2,060201811-202410
53828JPROTECTOR, FRONT FENDER SIDE PANEL, LH
main53828-0R080i201910-202203
main53828-42080i¥2,060201811-202410
53857RETAINER, FRONT WHEEL OPENING EXTENSION, RH
main53857-12010i¥100201811-202410
53857BRETAINER, FRONT WHEEL OPENING EXTENSION, RH
main53857-47011i¥60201811-202410
53858RETAINER, FRONT WHEEL OPENING EXTENSION, LH
main53857-12010i¥100201811-202410
53858BRETAINER, FRONT WHEEL OPENING EXTENSION, LH
main53857-47011i¥60201811-202410
9033316003
main90333-16003¥80
9095006096
main90950-06096¥100
91621J0814
main91621-J0814¥60
91635A0616
main91635-A0616¥60

24 parts on this diagram · 2 diagrams in section
