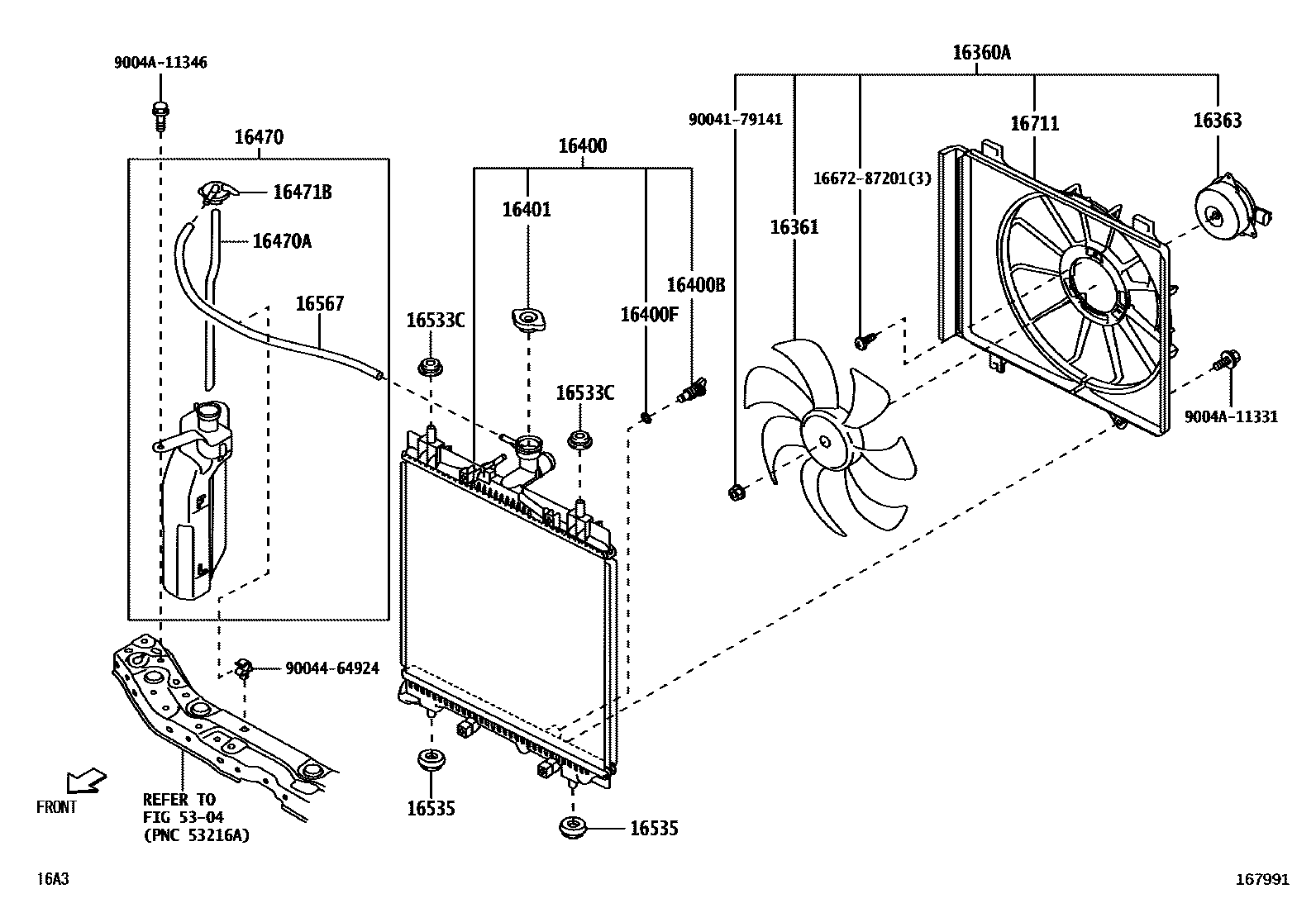

Toyota RAIZE — RADIATOR & WATER OUTLET

0001 1(80W) RADIATOR RESERVE TANK 0002 1(160W) RADIATOR RESERVE TANK 0004 1HOSE L/HEATER 0005 1HOSE W/HEATER 0006 1HOSE L/HEATER 0007 1HOSE W/HEATER 0008 1HOSE L/HEATER 0009 1HOSE W/HEATER 0012 1HOSE L/HEATER 0013 1HOSE W/HEATER

16360AFAN ASSY, W/MOTOR

main16360-BZ370i1KRVET..A250..IDN;WAVE..A251..CHL,GEN,IDN,PHL202104-202404

sub16360-BZ371

main16360-BZ371iWAVE..A251..5F;1KRVET..A250..IDN;WAVE..A251..CVT..(V,X)..(CHL,GEN,IDN,PHL)202405-202608

main16360-BZ380iWAVE..A251..GCC;1KRVET..A250..GCC,GEN,PHL202108-202406

sub16360-BZ381

main16360-BZ381iWAVE..A251..GCC;1KRVET..A250..GCC,GEN,PHL202407-202608

16361FAN

main16361-BZ140iWAVE..A251..5F;1KRVET..A250..IDN;WAVE..A251..CVT..(V,X)..(CHL,GEN,IDN,PHL)202104-202608

main16361-BZ170iWAVE..A251..GCC;1KRVET..A250..GCC,GEN,PHL202108-202608

16363MOTOR, COOLING FAN

main16363-BZ150i1KRVET..A250..IDN;WAVE..A251..CHL,GEN,IDN,PHL202104-202405

main16363-BZ190iWAVE..A251..GCC;1KRVET..A250..GCC,GEN,PHL202108-202407

sub16363-BZ191

main16363-BZ191iWAVE..A251..GCC;1KRVET..A250..GCC,GEN,PHL202407-202608

main16363-BZ200iWAVE..A251..5F;1KRVET..A250..IDN;WAVE..A251..CVT..(V,X)..(CHL,GEN,IDN,PHL)202405-202608

16400RADIATOR ASSY

main16400-BZA80iWAVE..A251..CHL,IDN202104-202608

main16400-BZA90iWAVE..A251..L..GCC;WAVE..A251..5F..(GEN,PHL);WAVE..A251..CVT..(V,X)..(GCC,GEN,PHL)202108-202608

main16400-BZB00i1KRVET..A250..IDN202104-202606

main16400-BZB10i1KRVET..A250..GCC,GEN,PHL202108-202608

16400BPLUG, RADIATOR DRAIN COCK

main23322-87101i1KRVET..A250;WAVE..A251..5F;WAVE..A251..L..GCC;WAVE..A251..CVT..(V,X)¥0202104-202608

16400FPACKING(FOR RADIATOR DRAIN COCK)

main16442-97201i1KRVET..A250;WAVE..A251..5F;WAVE..A251..L..GCC;WAVE..A251..CVT..(V,X)¥110202104-202608

16401CAP SUB-ASSY, RADIATOR

main16401-BZ180i1KRVET..A250;WAVE..A251..5F;WAVE..A251..L..GCC;WAVE..A251..CVT..(V,X)¥1,740202104-202608

16470TANK ASSY, RADIATOR RESERVE

main16470-BZ280i1KRVET..A250;WAVE..A251..5F;WAVE..A251..L..GCC;WAVE..A251..CVT..(V,X)202104-202608

16470AHOSE OR PIPE(FOR RADIATOR RESERVE TANK)

main16472-BZ130i1KRVET..A250;WAVE..A251..5F;WAVE..A251..L..GCC;WAVE..A251..CVT..(V,X)202104-202608

16471BCAP, RESERVE TANK

main16471-BZ110i1KRVET..A250;WAVE..A251..5F;WAVE..A251..L..GCC;WAVE..A251..CVT..(V,X)202104-202608

16533CGROMMET(FOR RADIATOR SUPPORT)

main9004A-48017i1KRVET..A250;WAVE..A251..5F;WAVE..A251..L..GCC;WAVE..A251..CVT..(V,X)¥120202104-202608

16535SUPPORT, RADIATOR, LOWER

main90044-80592i1KRVET..A250;WAVE..A251..5F;WAVE..A251..L..GCC;WAVE..A251..CVT..(V,X)¥260202104-202608

16567HOSE(FOR RADIATOR RESERVE TANK)

main16472-BZ120i1KRVET..A250;WAVE..A251..5F;WAVE..A251..L..GCC;WAVE..A251..CVT..(V,X)202104-202608

16711SHROUD, FAN

main16711-BZ180iWAVE..A251..5F;1KRVET..A250..IDN;WAVE..A251..CVT..(V,X)..(CHL,GEN,IDN,PHL)202104-202608

main16711-BZ190iWAVE..A251..GCC;1KRVET..A250..GCC,GEN,PHL202108-202608

5304

1667287201

main16672-87201¥0

9004179141

main90041-79141

9004464924

main90044-64924¥160

9004A11331

main9004A-11331¥60

9004A11346

main9004A-11346

20 parts on this diagram · 10 diagrams in section
