Toyota RAIZEALTERNATOR

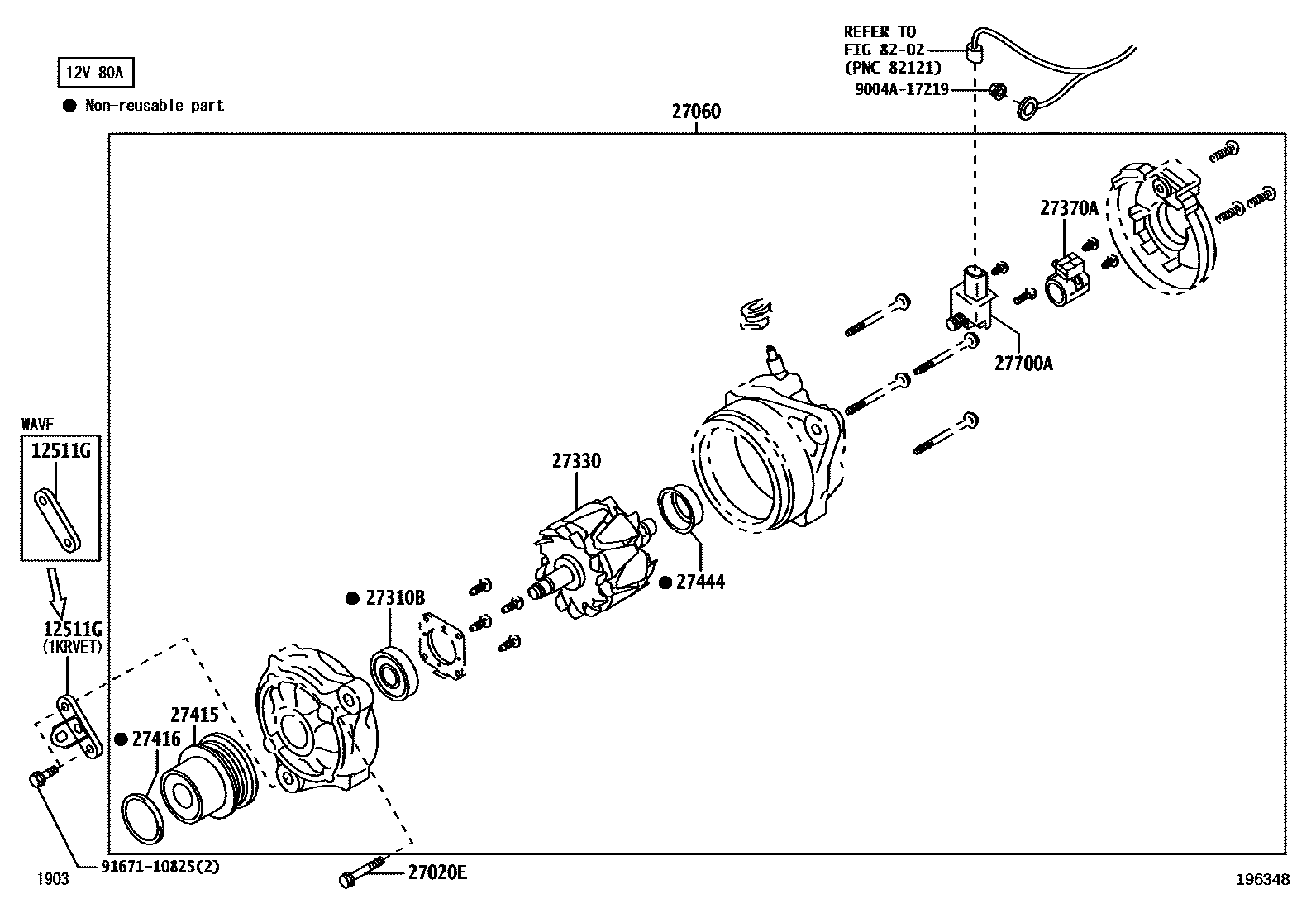

Parts diagram
12511GBRACKET, ALTERNATOR, NO.2
main12511-BZ030i202104-202608
main12511-BZ040i202104-202608
27020EBOLT(FOR ALTERNATOR)
main9004A-10347i202412-202608
main91552-81075i¥200202104-202411
27060ALTERNATOR ASSY, W/REGULATOR
main27060-BZ430i202104-202608
main27060-BZ490i202104-202608
27310BBEARING(FOR ALTERNATOR DRIVE END FRAME)
main9004C-37008i¥970202104-202608
27330ROTOR ASSY, ALTERNATOR
main27330-BZ060i¥13,700202104-202608
27370AHOLDER ASSY, ALTERNATOR BRUSH
main27370-BZ020i202104-202608
27415PULLEY, ALTERNATOR W/CLUTCH
main27415-0W210i¥7,700202104-202210
main27415-B1040i¥7,400202104-202608
main27415-BZ080i202211-202608
27416CAP, ALTERNATOR PULLEY
main27416-0W020i¥340202104-202210
main27416-B0010i¥320202104-202608
main27416-BZ030i202211-202608
27444PACKING, ALTERNATOR BEARING COVER
main27444-BZ010i¥120202104-202608
27700AREGULATOR ASSY, GENERATOR
main27700-B2080i¥14,300202104-202608
main27700-BZ140i202104-202608
8202
9004A17219
9167110825
main91671-10825¥80

13 parts on this diagram · 1 diagram in section
