Toyota RAIZEAIR CLEANER

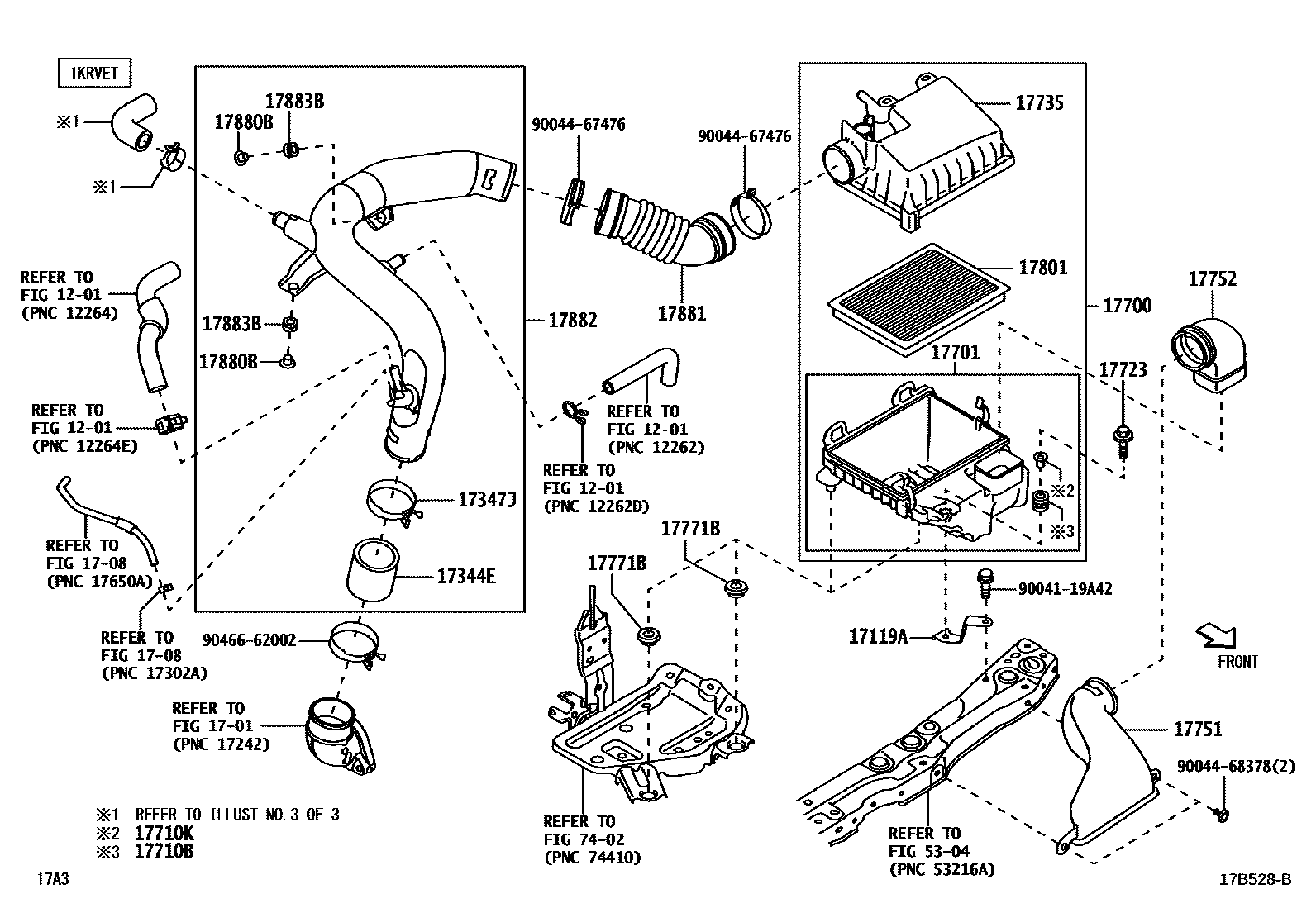

Parts diagram
1201
1701
1708
17119ABRACKET, AIR CLEANER
main17771-BZ120i202104-202301
main17771-BZ121i202302-202608
17344EHOSE, AIR, NO.4
main17344-BZ020i202104-202608
17347JCLIP, AIR HOSE
main90466-62002i¥320202104-202608
17700CLEANER ASSY, AIR
main17700-BZ260i202104-202608
17701CASE SUB-ASSY, AIR CLEANER
main17701-BZ210i202104-202608
17710BGROMMET
main90044-80392i¥0202104-202608
17710KCOLLAR(FOR AIR CLEANER)
main90042-09117i202104-202608
17723BOLT, AIR CLEANER CAP
main9004A-11358i202104-202608
17735CAP, AIR CLEANER
main17735-BZ050i202104-202608
17751INLET, AIR CLEANER, NO.1
main17751-BZ100i202104-202205
main17751-BZ101i202206-202208
main17751-BZ102i202209-202608
17752INLET, AIR CLEANER, NO.2
main17752-BZ090i202104-202608
17771BGROMMET(FOR AIR CLEANER BRACKET)
main9004A-48056i202104-202608
17801ELEMENT SUB-ASSY, AIR CLEANER FILTER
main17801-BZ110i202104-202608
17880HOSE ASSY, AIR CLEANER
main17880-BZ090i202104-202608
17880BCOLLAR(FOR AIR CLEANER HOSE)
main9004A-38093i202104-202608
main9004A-91090i202104-202608
17881HOSE, AIR CLEANER, NO.1
main17881-B1150i¥2,630202208-202412
main17881-BZ290i202104-202608
main17881-BZ300i202104-202207
main17881-BZ300i202208-202307
main17881-BZ301i202308-202501
main17881-BZ302i202501-202608
17882HOSE, AIR CLEANER, NO.2
main17882-BZ090i202104-202608
17883BGROMMET, AIR CLEANER HOSE
main9004A-48067i202104-202608
main9004A-48070i202104-202608
5304
7402
9004119A42
main90041-19A42¥140
9004467476
main90044-67476¥860
9004468378
main90044-68378¥110
9046662002
main90466-62002¥320

27 parts on this diagram · 4 diagrams in section
