Toyota PRIUSHEATING & AIR CONDITIONING - COOLER UNIT

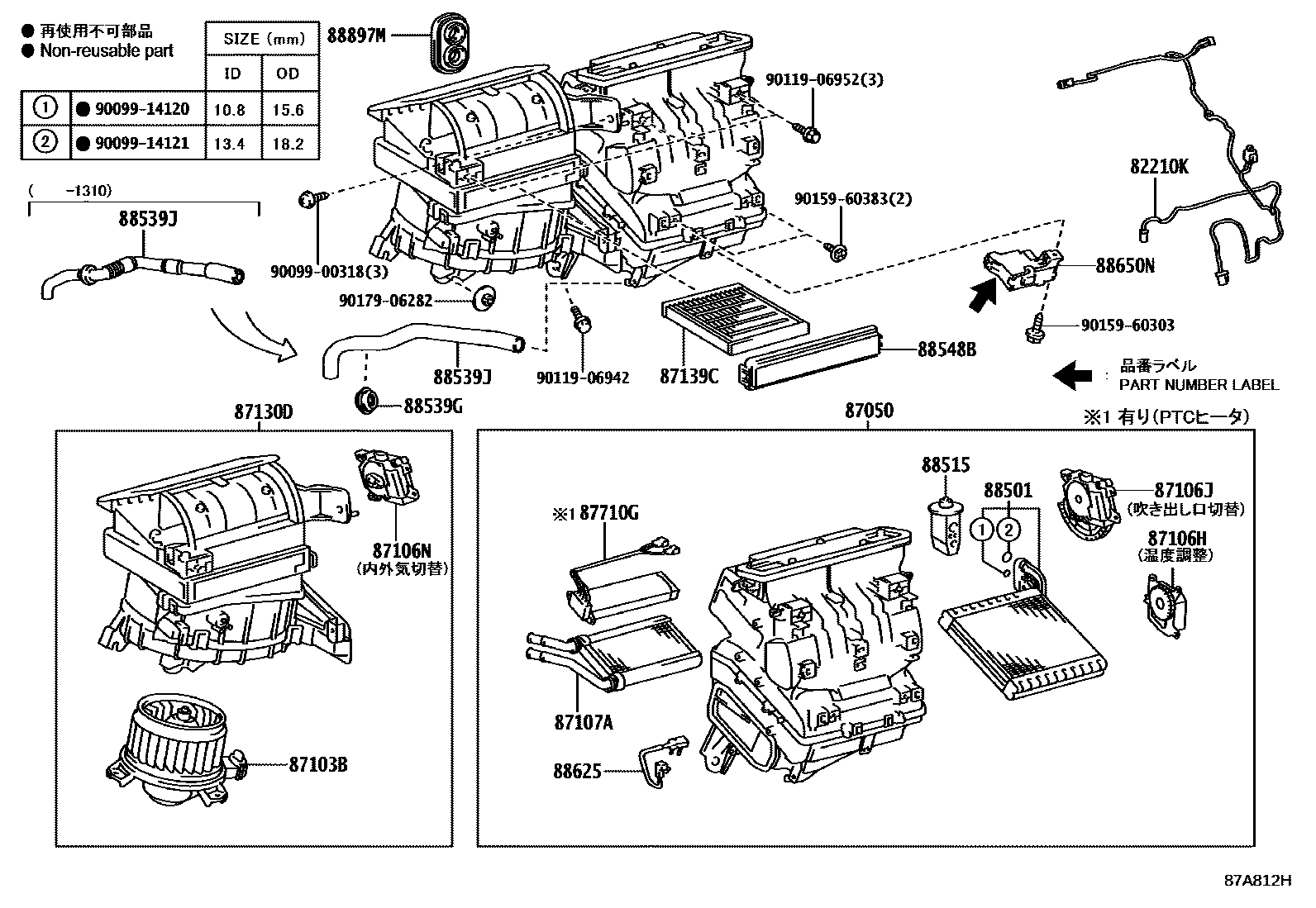

Parts diagram
82210KHARNESS ASSY, AIR CONDITIONER
main82212-12020i200904-201511
87050RADIATOR ASSY, AIR CONDITIONER
main87050-47120i¥81,800200904-201112
87103BMOTOR SUB-ASSY, BLOWER W/FAN
main87103-12060i¥0200904-201112
87106HSERVO SUB-ASSY, DAMPER(FOR AIRMIX)
main87106-12170i200904-201411
main87106-47170i201411
87106JSERVO SUB-ASSY, DAMPER(FOR MODE)
main87106-42100i200904-201112
87106NSERVO SUB-ASSY, DAMPER(FOR RECIRCULATION)
main87106-42120i200904-201112
87107AUNIT SUB-ASSY, HEATER RADIATOR
main87107-42170i200904-201511
87130DBLOWER ASSY
main87130-47100i200904-201112
87139CFILTER, CLEAN AIR
main87139-30040i¥2,000200904-201112
main87139-30040i¥2,000201112-201308
main87139-50060i¥4,500200904-201204
sub87139-50100¥4,000
main87139-50100i¥4,000201205
main87139-76010i¥2,000201309
87710GQUICK HEATER ASSY
88501EVAPORATOR SUB-ASSY, COOLER, NO.1
main88501-47050i200904-201006
main88501-47051i201007-201112
88515VALVE, COOLER EXPANSION
main88515-47040i¥7,000200904-201511
88539GGROMMET (FOR COOLER UNIT DRAIN HOSE)
main90480-26030i201310
88539JHOSE, DRAIN COOLER
main88539-12190i200904-201310
main88539-12210i201310
88548BCASE, AIR FILTER
main88548-42010i200904-201112
88625THERMISTOR, COOLER, NO.1
main88625-71010i200904-201112
88650NAMPLIFIER ASSY, AIR CONDITIONER
main88650-47060i200904-200910
main88650-47061i200911-201010
main88650-47062i201011-201112
main88650-47160i201112-201206
main88650-47161i201207-201210
main88650-47320i201210
88897MGROMMET (FOR HEATER PIPE)
main87128-42010i200904-201511
9009900318
9009914120
9009914121
9011906942
main90119-06942¥60
9011906952
main90119-06952¥60
9015960303
main90159-60303¥70
9015960383
main90159-60383¥70
9017906282
main90179-06282¥90

26 parts on this diagram · 1 diagram in section
