Toyota PRIUSCAMSHAFT & VALVE

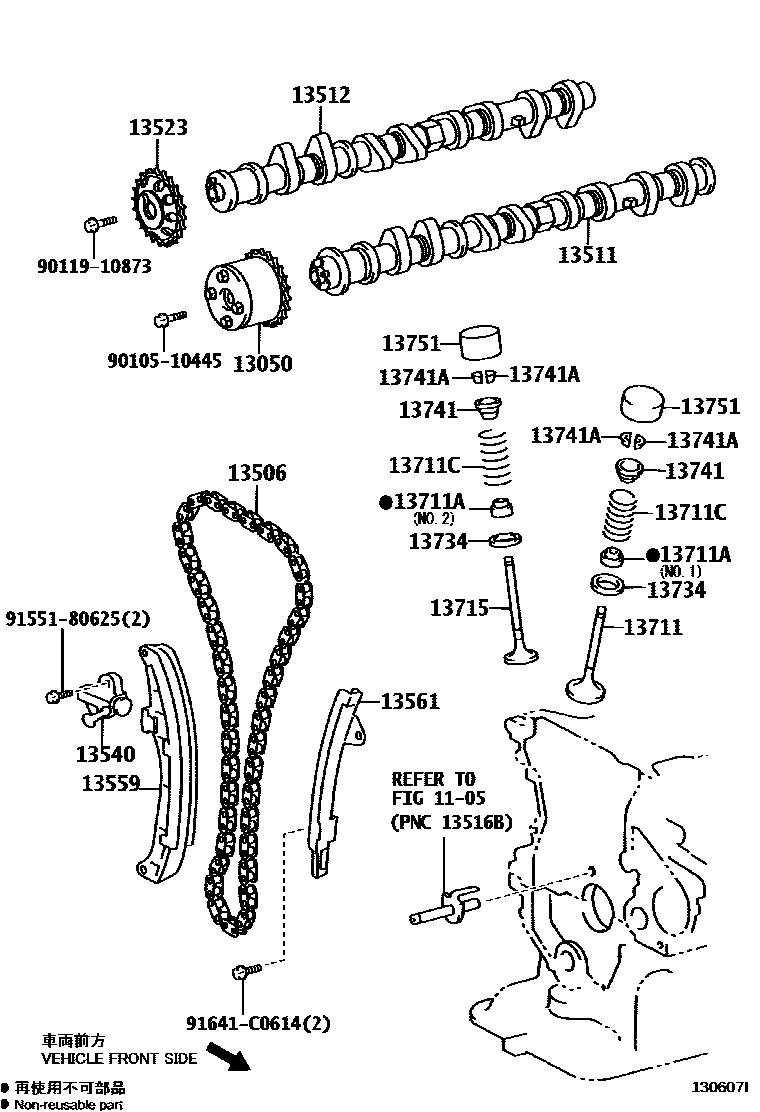

Parts diagram
1105
13050GEAR ASSY, CAMSHAFT TIMING
main13050-21050i¥20,100200308-200511
sub13050-21051¥20,100
main13050-21050i¥20,100200511-200602
sub13050-21051¥20,100
main13050-21051i¥20,100200602-200903
13506CHAIN SUB-ASSY
main13506-21020i¥16,000200308-200511
sub13506-21050¥9,900
sub13506-40010¥15,900
main13506-21020i¥16,000200511-200903
sub13506-21050¥9,900
sub13506-40010¥15,900
13511CAMSHAFT
main13501-21060i¥31,500200308-200511
main13501-21060i¥31,500200511-200903
13512CAMSHAFT, NO.2
main13502-21020i¥28,700200308-200401
sub13502-21021¥19,800
sub13523-22020¥4,270
main13502-21021i¥19,800200401-200511
main13502-21021i¥19,800200511-200903
13523GEAR OR SPROCKET, CAMSHAFT TIMING
main13523-21020i¥4,000200308-200401
main13523-22020i¥4,270200401-200511
main13523-22020i¥4,270200511-200903
13540TENSIONER ASSY, CHAIN, NO.1
main13540-21020i¥3,220200308-200511
main13540-21020i¥3,220200511-200903
13559SLIPPER, CHAIN TENSIONER
main13559-21010i¥3,940200511-200903
sub13559-21030¥3,280
main13559-21010i¥3,940200308-200511
sub13559-21030¥3,280
13561DAMPER, CHAIN VIBRATION, NO.1
main13561-21010i¥2,700200308-200511
sub13561-21040¥1,700
main13561-21010i¥2,700200511-200903
sub13561-21040¥1,700
13711VALVE, INTAKE
main13711-21010i¥1,220200308-200511
main13711-21010i¥1,220200511-200903
13711ASEAL OR RING, O(FOR VALVE STEM OIL)
main90913-02092i¥380200308-200511
NO.2
sub90913-02128¥270
main90913-02092i¥380200511-200903
NO.2
sub90913-02128¥270
main90913-02093i¥280200511-200903
NO.1
main90913-02093i¥280200308-200511
NO.1
13711CSPRING, COMPRESSION(FOR OUTER)
main90501-23135i¥160200308-200511
main90501-23135i¥160200511-200903
13715VALVE, EXHAUST
main13715-21010i¥1,730200308-200511
main13715-21010i¥1,730200511-200903
13734SEAT, VALVE SPRING
main13734-74010i¥50200308-200511
main13734-74010i¥50200511-200903
13741RETAINER, VALVE SPRING
main13741-22021i¥220200308-200511
main13741-22021i¥220200511-200903
13741ALOCK, VALVE SPRING RETAINER
main90913-03031i¥70200511-200903
main90913-03031i¥70200308-200511
13751LIFTER, VALVE
main13751-22040i¥1,360200308-200511
T=5.06
sub13751-21020¥860
main13751-22040i¥1,360200511-200903
T=5.06
sub13751-21020¥860
main13751-22050i¥1,360200511-200903
T=5.08
sub13751-21030¥860
main13751-22050i¥1,360200308-200511
T=5.08
sub13751-21030¥860
main13751-22060i¥1,360200308-200511
T=5.10
sub13751-21040¥860
main13751-22060i¥1,360200511-200903
T=5.10
sub13751-21040¥860
main13751-22070i¥1,360200308-200511
T=5.12
sub13751-21050¥860
main13751-22070i¥1,360200511-200903
T=5.12
sub13751-21050¥860
main13751-22080i¥1,360200308-200511
T=5.14
sub13751-21060¥860
main13751-22080i¥1,360200511-200903
T=5.14
sub13751-21060¥860
main13751-22090i¥1,360200308-200511
T=5.16
sub13751-21070¥860
main13751-22090i¥1,360200511-200903
T=5.16
sub13751-21070¥860
main13751-22100i¥1,360200308-200511
T=5.18
sub13751-21080¥860
main13751-22100i¥1,360200511-200903
T=5.18
sub13751-21080¥860
main13751-22110i¥1,360200308-200511
T=5.20
sub13751-21090¥860
main13751-22110i¥1,360200511-200903
T=5.20
sub13751-21090¥860
main13751-22120i¥1,360200511-200903
T=5.22
sub13751-21100¥860
main13751-22120i¥1,360200308-200511
T=5.22
sub13751-21100¥860
main13751-22130i¥1,360200308-200511
T=5.24
sub13751-21110¥860
main13751-22130i¥1,360200511-200903
T=5.24
sub13751-21110¥860
main13751-22140i¥1,360200511-200903
T=5.26
sub13751-21120¥860
main13751-22140i¥1,360200308-200511
T=5.26
sub13751-21120¥860
main13751-22150i¥1,360200308-200511
T=5.28
sub13751-21130¥860
main13751-22150i¥1,360200511-200903
T=5.28
sub13751-21130¥860
main13751-22160i¥1,360200308-200511
T=5.30
sub13751-21140¥860
main13751-22160i¥1,360200511-200903
T=5.30
sub13751-21140¥860
main13751-22170i¥1,360200308-200511
T=5.32
sub13751-21150¥860
main13751-22170i¥1,360200511-200903
T=5.32
sub13751-21150¥860
main13751-22180i¥1,360200511-200903
T=5.34
sub13751-21160¥860
main13751-22180i¥1,360200308-200511
T=5.34
sub13751-21160¥860
main13751-22190i¥1,360200511-200903
T=5.36
sub13751-21170¥860
main13751-22190i¥1,360200308-200511
T=5.36
sub13751-21170¥860
main13751-22200i¥1,360200511-200903
T=5.38
sub13751-21180¥860
main13751-22200i¥1,360200308-200511
T=5.38
sub13751-21180¥860
main13751-22210i¥1,360200308-200511
T=5.40
sub13751-21190¥860
main13751-22210i¥1,360200511-200903
T=5.40
sub13751-21190¥860
main13751-22220i¥1,360200511-200903
T=5.42
sub13751-21200¥860
main13751-22220i¥1,360200308-200511
T=5.42
sub13751-21200¥860
main13751-22230i¥1,360200308-200511
T=5.44
sub13751-21210¥860
main13751-22230i¥1,360200511-200903
T=5.44
sub13751-21210¥860
main13751-22240i¥1,360200308-200511
T=5.46
sub13751-21220¥860
main13751-22240i¥1,360200511-200903
T=5.46
sub13751-21220¥860
main13751-22250i¥1,360200308-200511
T=5.48
sub13751-21230¥860
main13751-22250i¥1,360200511-200903
T=5.48
sub13751-21230¥860
main13751-22260i¥1,360200511-200903
T=5.50
sub13751-21240¥860
main13751-22260i¥1,360200308-200511
T=5.50
sub13751-21240¥860
main13751-22270i¥1,360200511-200903
T=5.52
sub13751-21250¥860
main13751-22270i¥1,360200308-200511
T=5.52
sub13751-21250¥860
main13751-22280i¥1,360200511-200903
T=5.54
sub13751-21260¥860
main13751-22280i¥1,360200308-200511
T=5.54
sub13751-21260¥860
main13751-22290i¥1,360200308-200511
T=5.56
sub13751-21270¥860
main13751-22290i¥1,360200511-200903
T=5.56
sub13751-21270¥860
main13751-22300i¥1,360200308-200511
T=5.58
sub13751-21280¥860
main13751-22300i¥1,360200511-200903
T=5.58
sub13751-21280¥860
main13751-22310i¥1,360200511-200903
T=5.60
sub13751-21290¥860
main13751-22310i¥1,360200308-200511
T=5.60
sub13751-21290¥860
main13751-22320i¥1,360200511-200903
T=5.62
sub13751-21300¥860
main13751-22320i¥1,360200308-200511
T=5.62
sub13751-21300¥860
main13751-22330i¥1,360200511-200903
T=5.64
sub13751-21310¥860
main13751-22330i¥1,360200308-200511
T=5.64
sub13751-21310¥860
main13751-22340i¥1,360200511-200903
T=5.66
sub13751-21320¥860
main13751-22340i¥1,360200308-200511
T=5.66
sub13751-21320¥860
main13751-22350i¥1,360200308-200511
T=5.68
sub13751-21330¥860
main13751-22350i¥1,360200511-200903
T=5.68
sub13751-21330¥860
main13751-22360i¥1,360200511-200903
T=5.70
sub13751-21340¥860
main13751-22360i¥1,360200308-200511
T=5.70
sub13751-21340¥860
main13751-22370i¥1,360200308-200511
T=5.72
sub13751-21350¥860
main13751-22370i¥1,360200511-200903
T=5.72
sub13751-21350¥860
main13751-22380i¥1,360200308-200511
T=5.74
sub13751-21360¥860
main13751-22380i¥1,360200511-200903
T=5.74
sub13751-21360¥860
9010510445
main90105-10445¥120
9011910873
main90119-10873¥120
9155180625
main91551-80625¥60
91641C0614
main91641-C0614¥70

21 parts on this diagram · 1 diagram in section
