Toyota PIXIS VANSLIDE ROLLER & RAIL

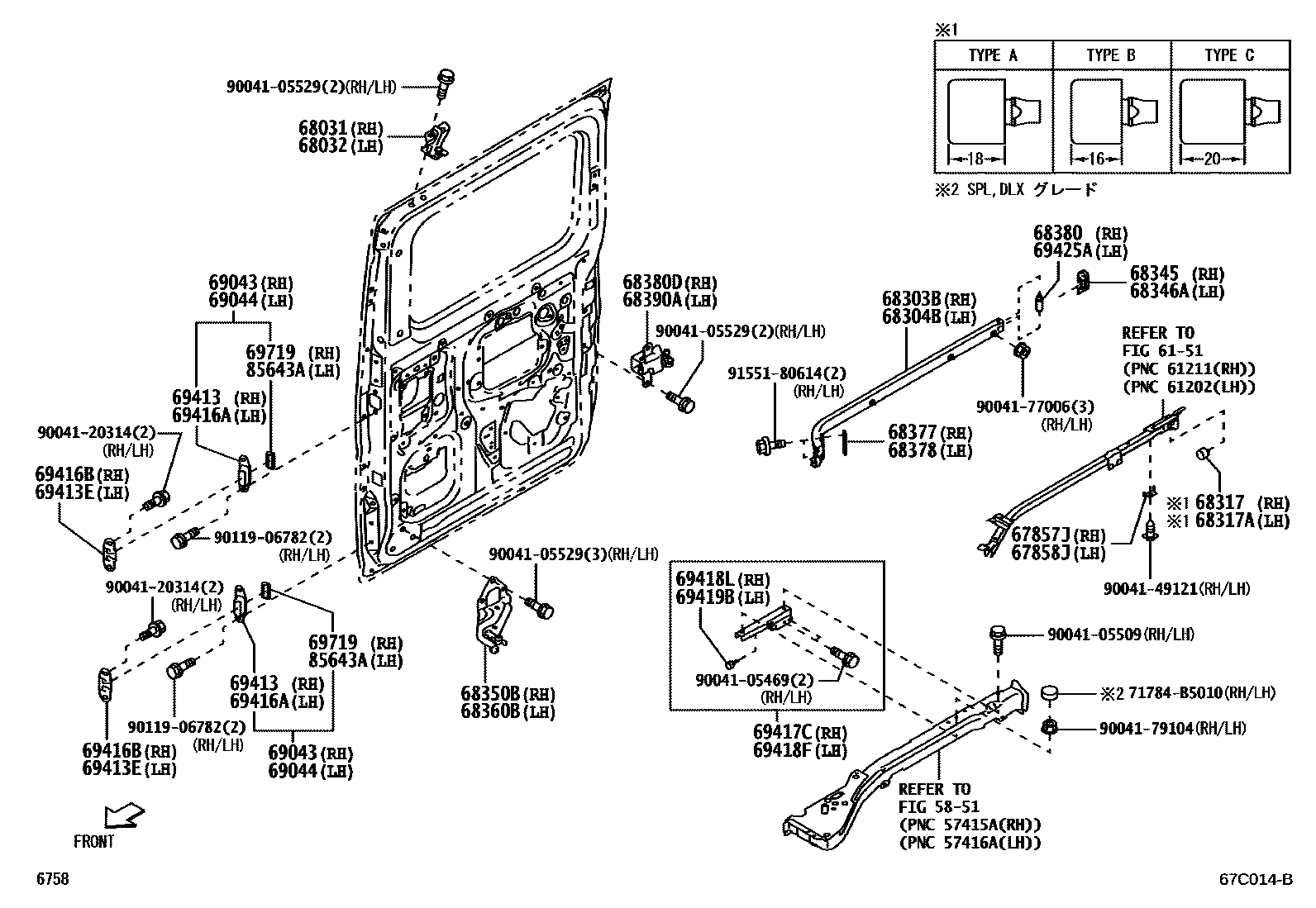

Parts diagram
5851
6151
67857JPROTECTOR, SLIDE DOOR RAIL, RH
main68353-B5030i¥230202112
67858JPROTECTOR, SLIDE DOOR RAIL, LH
main68353-B5030i¥230202112
68031ARM SUB-ASSY, SLIDE DOOR UPPER ROLLER, RH
main68031-B5030i¥1,730202112
68032ARM SUB-ASSY, SLIDE DOOR UPPER ROLLER, LH
main68032-B5040i¥1,730202112
68303BRAIL SUB-ASSY, SLIDE DOOR, CENTER RH
main68303-B5040i¥5,400202112
main68303-B5050i¥6,400202112
68304BRAIL SUB-ASSY, SLIDE DOOR, CENTER LH
main68304-B5050i¥5,400202112
main68304-B5060i¥6,400202112
68317STOPPER, SLIDE DOOR UPPER RAIL, RH
main68317-46010i¥1,080202112
main68317-46020i¥320202112
main68317-46030i¥360202112
68317ASTOPPER, SLIDE DOOR UPPER RAIL
main68317-46010i¥1,080202112
main68317-46020i¥320202112
main68317-46030i¥360202112
68345COVER, SLIDE DOOR CENTER RAIL
main68345-B5020i¥550202112
main68345-B5030-A0i202112-202209
sub68345-B5031¥1,340
main68345-B5030-A0i202112-202209
WHITE,W19
sub68345-B5031¥1,340
main68345-B5030-A1i202112-202209
WHITE PEARL SE.,W25
sub68345-B5031¥1,340
main68345-B5030-B0i202112-202209
sub68345-B5031¥1,340
main68345-B5030-B0i202112-202209
SILVER ME.,S28
sub68345-B5031¥1,340
main68345-B5030-C0i202112-202209
sub68345-B5031¥1,340
main68345-B5030-C0i202112-202209
BLACK M.M.,X07
sub68345-B5031¥1,340
main68345-B5030-D0i202112-202209
sub68345-B5031¥1,340
main68345-B5030-D0i202112-202209
ORANGE ME.,R71
sub68345-B5031¥1,340
main68345-B5030-G1i202112-202209
sub68345-B5031¥1,340
main68345-B5030-G1i202112-202209
GREEN ME,G62
sub68345-B5031¥1,340
main68345-B5031-A0i202210
WHITE,W19
main68345-B5031-A0i202210
main68345-B5031-A1i202210
WHITE PEARL SE.,W25
main68345-B5031-B0i202210
SILVER ME.,S28
main68345-B5031-B0i202210
main68345-B5031-C0i202210
main68345-B5031-C0i202210
BLACK M.M.,X07
main68345-B5031-D0i202210
ORANGE ME.,R71
main68345-B5031-D0i202210
main68345-B5031-G1i202210
main68345-B5031-G1i202210
GREEN ME,G62
68346ACOVER, SLIDE DOOR CENTER RAIL, LH
main68346-B5040i¥550202112
main68346-B5050-A0i202112-202209
WHITE,W19
sub68346-B5051¥1,340
main68346-B5050-A0i202112-202209
sub68346-B5051¥1,340
main68346-B5050-A1i202112-202209
WHITE PEARL SE.,W25
sub68346-B5051¥1,340
main68346-B5050-B0i202112-202209
sub68346-B5051¥1,340
main68346-B5050-B0i202112-202209
SILVER ME.,S28
sub68346-B5051¥1,340
main68346-B5050-C0i202112-202209
BLACK M.M.,X07
sub68346-B5051¥1,340
main68346-B5050-C0i202112-202209
sub68346-B5051¥1,340
main68346-B5050-D0i202112-202209
sub68346-B5051¥1,340
main68346-B5050-D0i202112-202209
ORANGE ME.,R71
sub68346-B5051¥1,340
main68346-B5050-G1i202112-202209
sub68346-B5051¥1,340
main68346-B5050-G1i202112-202209
GREEN ME,G62
sub68346-B5051¥1,340
main68346-B5051-A0i202210
WHITE,W19
main68346-B5051-A0i202210
main68346-B5051-A1i202210
WHITE PEARL SE.,W25
main68346-B5051-B0i202210
main68346-B5051-B0i202210
SILVER ME.,S28
main68346-B5051-C0i202210
BLACK M.M.,X07
main68346-B5051-C0i202210
main68346-B5051-D0i202210
ORANGE ME.,R71
main68346-B5051-D0i202210
main68346-B5051-G1i202210
GREEN ME,G62
main68346-B5051-G1i202210
68350BROLLER ASSY, SLIDE DOOR, LOWER RH
main68350-B5040i¥3,350202112
main68350-B5050i¥5,200202112
68360BROLLER ASSY, SLIDE DOOR, LOWER LH
main68360-B5050i¥3,350202112
main68360-B5060i¥5,200202112
68377PAD, SLIDE DOOR CENTER RAIL, FRONT
main68377-B5010i¥170202112
68378PAD, SLIDE DOOR RAIL
main68377-B5010i¥170202112
68380CUSHION ASSY, SLIDE DOOR
main52209-B5020i¥220202112
68380DHINGE ASSY, SLIDE DOOR, CENTER RH
main68380-B5040i¥3,090202112
main68380-B5050i¥3,090202112-202201
sub68380-B5051¥3,090
main68380-B5051i¥3,090202202
68390AHINGE ASSY, SLIDE DOOR, CENTER LH
main68390-B5060i¥3,090202112
main68390-B5070i¥3,090202112-202201
sub68390-B5071¥3,090
main68390-B5071i¥3,090202202
69043STOPPER SUB-ASSY, SLIDE DOOR DOWN FEMALE
main69043-B5020i¥440202112
69044STOPPER SUB-ASSY, SLIDE DOOR DOWN FEMALE, LH
main69043-B5020i¥440202112
69413STOP, SLIDE DOOR DOWN MALE
main69416-B5010i¥240202112
69413ESTOPPER, SLIDE DOOR DOWN MALE, LH
main69416-B2080i¥440202112
69416ASTOPPER, SLIDE DOOR DOWN MALE
main69416-B5010i¥240202112
69416BSTOPPER, SLIDE DOOR DOWN MALE
main69416-B2080i¥440202112
69417CCUSHION, SLIDE DOOR OPEN STOPPER, RH
main68035-B5030i¥2,010202112
main68035-B5040i¥2,010202112
69418FCUSHION, SLIDE DOOR OPEN STOPPER, LH
main68036-B5020i¥2,010202112
main68036-B5030i¥2,010202112
69418LSTOP, SLIDE DOOR OPEN, RH
main69419-B5010i¥190202112
69419BSTOP, SLIDE DOOR OPEN, LH
main69419-B5010i¥190202112
69425ACUSHION, SLIDE DOOR STOP
main52209-B5020i¥220202112
69719CUSHION, DOOR LOCK CONTROL
main23249-B5060i¥220202112
85643ACUSHION, STOPPER
main23249-B5060i¥220202112
71784B5010PLATE, REAR SEAT UNDER BOARD SET, FRONT CENTER
main71784-B5010¥120
9004105469
main90041-05469¥110
9004105509
main90041-05509¥110
9004105529
main90041-05529¥150
9004120314
main90041-20314¥110
9004149121
main90041-49121¥110
9004177006
main90041-77006¥120
9004179104
main90041-79104¥100
9011906782
main90119-06782¥60
9155180614
main91551-80614¥60

42 parts on this diagram · 2 diagrams in section
